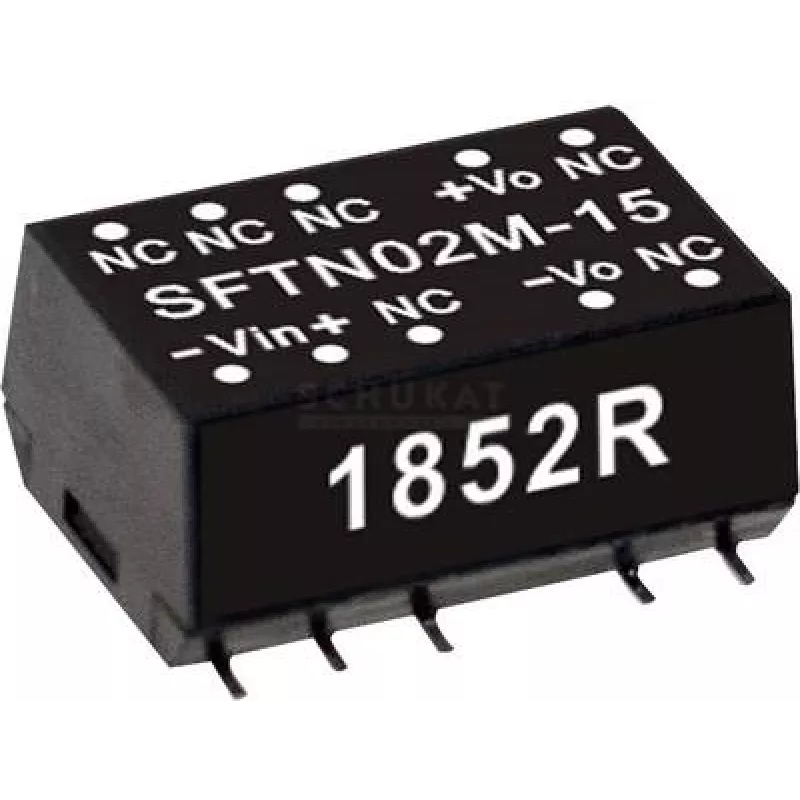

maitinimo adapteris mean well SFTN02M-15 — 2 W, įvestis 10.8–13.2 V, išvestis 15 V, RoHS, gylis 15.2 mm

MEAN WELL SFTN02M-15 yra kompaktiškas nuolatinės srovės keitiklis, skirtas montuoti ant spausdintinės plokštės. Jis priima vardinę 10.8–13.2 V nuolatinės srovės įvesties įtampą ir tiekia stabilizuotą 15 V nuolatinės srovės išvestį iki 0.133 A (2 W). Modulis tiekiamas SMD korpuse, kurio mažas gylis – 15.2 mm, ir atitinka RoHS reikalavimus, todėl tinka vietos stokojančioms elektronikos ir įterptinėms sistemoms.

Privalumai

SFTN02M-15 pasižymi mažu užimamu plotu ir žemu profiliu dėl SMD korpuso ir 15.2 mm gylio, todėl jį galima integruoti į kompaktiškus mazgus. Jis užtikrina stabilizuotą 15 V išvestį iš 10.8–13.2 V įvesties, turi apsaugą nuo trumpojo jungimo su maždaug 0.5 sekundės atsaku ir atitinka RoHS reikalavimus. Jo 2 W galia tinka mažos galios pramoninėms valdymo grandinėms ir nedidelėms elektroninėms sistemoms.

Tinka

• Įterptinėms sistemoms ir vienos plokštės kompiuteriams, kuriems reikalinga 15 V linija
• Mažiems elektroniniams prietaisams ir jutiklių moduliams
• Pramoninėms valdymo grandinėms ir mažos galios automatikos moduliams

Pagrindinės specifikacijos

• Gamintojas: mean well
• Modelis (MPN): SFTN02M-15
• Įvesties įtampa: 10.8–13.2 V nuolatinė srovė
• Išvesties įtampa: 15 V nuolatinė srovė
• Išvesties srovė: 0.133 A (maksimali)
• Išvesties galia: 2 W
• Apsauga: apsauga nuo trumpojo jungimo (~0.5 sek.)
• Korpusas: SMD, montavimas ant plokštės
• Gylis: 15.2 mm
• Atitiktis: RoHS
• Kiekis pakuotėje: 3840 vnt.
• EAN: 4021087052023

Kaip naudoti

Montuokite SFTN02M-15 ant spausdintinės plokštės pagal gamintojo SMD takelio ir litavimo nurodymus. Prijunkite įvestį prie stabilaus 10.8–13.2 V nuolatinės srovės šaltinio, laikydamiesi teisingo poliškumo. Nuveskite 15 V išvestį į reikiamas grandines, užtikrindami, kad apkrova neviršytų 0.133 A. Laikykitės tinkamų plokštės išdėstymo praktikų šilumos išsklaidymui ir atsiejimui. Jei įvyksta trumpasis jungimas, modulis suveikia apsaugos nuo trumpojo jungimo mechanizmas, paprastai sureaguojantis per 0.5 sekundės; pašalinkite gedimą ir patikrinkite apkrovą prieš vėl įjungdami maitinimą.

Rekomendacijos

Naudokite SFTN02M-15 tose srityse, kur vietos yra mažai, o galios poreikiai neviršija 2 W. Užtikrinkite tinkamą plokštės lygio aušinimą ir laikykitės MEAN WELL pateiktų takelio ir litavimo rekomendacijų. Prieš prijungdami patikrinkite įvesties įtampos diapazoną ir poliškumą, o norėdami pratęsti tarnavimo laiką, venkite nuolatinio veikimo esant maksimaliai vardinei srovei.
