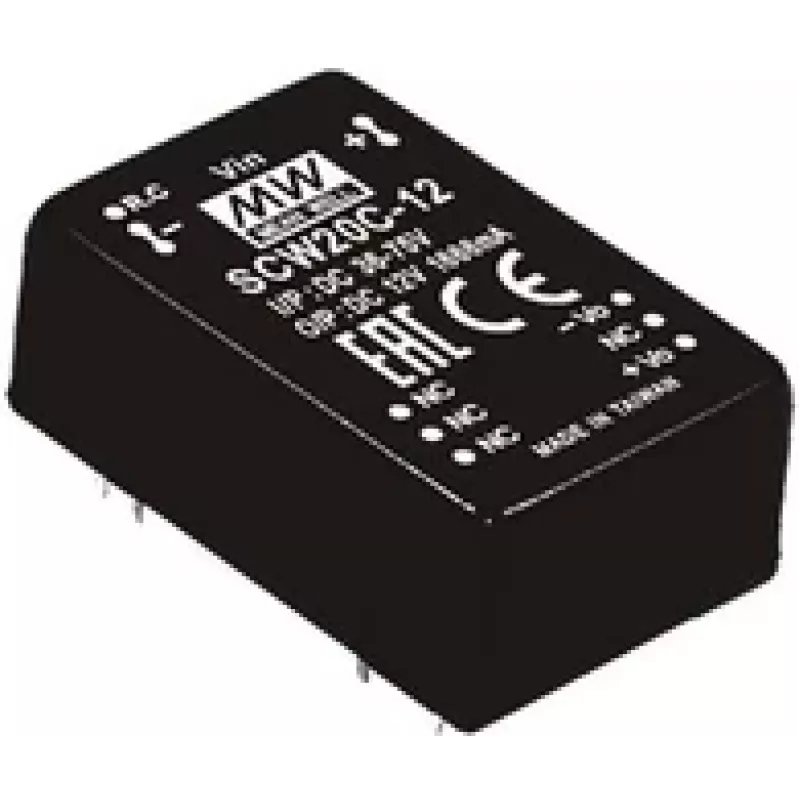

Maitinimo adapteris MEAN WELL SCW20C-05 20 W Įvestis 36-75 V Išvestis 5 V

MEAN WELL SCW20C-05 yra ant PCB montuojamas nuolatinės srovės keitiklis, skirtas programoms, kurioms reikalinga reguliuojama 5 V išvestis. Jis priima platų 36–75 V DC įvesties diapazoną ir tiekia iki 4 A (20 W) iš kompaktiško DIP kiauryminio montavimo korpuso, tinkamo plokštės lygio montavimui. Įrenginys atitinka RoHS ir yra skirtas naudoti ten, kur reikalingas stabilus žemos įtampos maitinimas iš aukštesnių nuolatinės srovės šynų.

Privalumai

Keitiklis siūlo platų įvesties įtampos langą (36–75 V) ir fiksuotą 5 V išvestį, kurios vardinė srovė 4 A, tiekiant iki 20 W reguliuojamos galios. Jo DIP kiauryminio montavimo forma supaprastina PCB surinkimą ir mechaninį fiksavimą. Atitiktis RoHS užtikrina, kad jis atitinka įprastas aplinkosaugos direktyvas elektroniniams komponentams. Konstrukcija orientuota į stabilų reguliavimą ir paprastą integravimą į plokštę.

Tinka

• Plokštės lygio galios keitimui iš 36–75 V DC šynų į 5 V sistemas
• Įterptiniams įrenginiams, pramoniniams valdymo moduliams ir telekomunikacijų įrangai
• Didmeniniam pirkimui OEM surinkimui ir gamybos serijoms

Pagrindinės specifikacijos

• Prekės ženklas: MEAN WELL
• Modelis (MPN): SCW20C-05
• Įvesties įtampa: 36–75 V DC
• Išvesties įtampa/srovė: 5 V DC / 4 A
• Išvesties galia: 20 W
• Korpusas: DIP kiauryminis, montuojamas ant PCB
• Atitiktis: RoHS
• EAN: 4021087048149

Kaip naudoti

Montuokite SCW20C-05 į PCB naudodami nurodytą DIP kiauryminio montavimo pėdsaką ir užtikrinkite teisingą kontaktų orientaciją pagal gamintojo išvadų schemą. Užtikrinkite pakankamą vario plotą ir šiluminius kelius PCB šilumos išsklaidymui. Prijunkite įvestį prie nuolatinės srovės šaltinio, esančio 36–75 V diapazone, ir imkite reguliuojamą 5 V išvestį iš tam skirtų kontaktų, laikydamiesi poliškumo. Pridėkite tinkamą įvesties filtravimą ir išvesties atsiejimą, kaip reikalauja programa.

Rekomendacijos

Eksploatuokite keitiklį laikydamiesi jo vardinio įvesties diapazono ir apkrovos ribos (4 A). Užtikrinkite pakankamą PCB šiluminį valdymą ir laikykitės gamintojo išdėstymo gairių. Patikrinkite suderinamumą su sistemos lygio apsaugomis (saugikliais, viršįtampių slopinimu) ir atlikite bandymus numatytomis eksploatavimo sąlygomis prieš pradedant serijinį diegimą.
