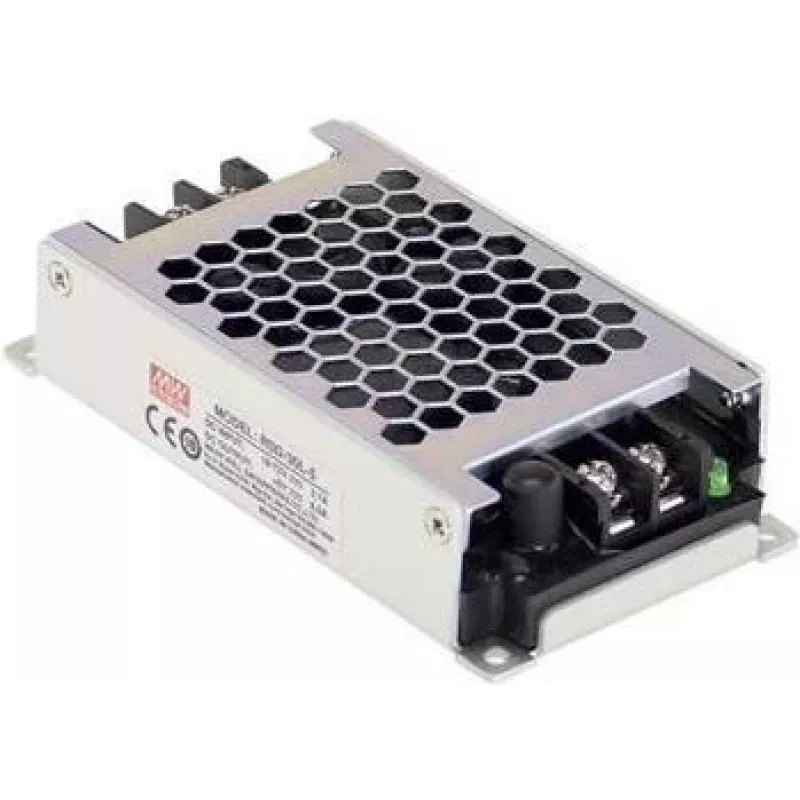

maitinimo adapteris MEAN WELL RSD-30H-5 — 30 W, 5 V išėjimas, 40–160 V įėjimas, 60×113×25 mm

MEAN WELL RSD-30H-5 yra kompaktiškas uždaras nuolatinės srovės keitiklis, tiekiantis 30 W reguliuojamos galios, su 5 V nuolatinės srovės išėjimu iki 6 A. Platus 40–160 V nuolatinės srovės įėjimo diapazonas ir patikima 4000 V nuolatinės srovės izoliacija tarp įėjimo ir išėjimo daro jį tinkamą sudėtingoms pramonės ir transporto reikmėms. Įrenginys suprojektuotas pagal geležinkelių standartą EN50155 ir atitinka RoHS reikalavimus. Maži matmenys (60×113×25 mm) leidžia montuoti ribotos erdvės įrangoje, užtikrinant stabilų maitinimą valdymo elektronikai ir ryšio moduliams.

Privalumai

Keitiklis užtikrina stabilų, reguliuojamą 5 V išėjimą su pakankama srove mažiems PLC, jutikliams ir bortinei elektronikai. Aukšta izoliacijos įtampa padidina saugą ir apsaugo nuo trukdžių tarp įėjimo ir išėjimo grandinių. Atitikimas EN50155 užtikrina tinkamumą geležinkelių ir transporto priemonių reikmėms, kuriose reikalingas atsparumas vibracijai ir aplinkos poveikiui. Uždara konstrukcija apsaugo nuo dulkių ir atsitiktinio kontakto, o kompaktiški matmenys supaprastina integravimą į esamas sistemas.

Tinka

• Valdymo elektronikos ir mažų programuojamųjų loginių valdiklių (PLC) maitinimui transporto priemonėse ir pramoninėse mašinose
• Jutiklių, duomenų rinkimo modulių ir ryšio įrenginių, reikalaujančių 5 V nuolatinės srovės, tiekimui
• Naudojimui geležinkelių ir kitose transporto sistemose, atitinkančiose EN50155
• Įterptinėms sistemoms ir kompaktiškiems korpusams, kur reikalingas platus įėjimo įtampos diapazonas

Pagrindinės specifikacijos

• Išėjimo įtampa: reguliuojama 5 V nuolatinė srovė
• Maksimali išėjimo galia: 30 W
• Maksimali išėjimo srovė: 6 A
• Įėjimo įtampos diapazonas: 40–160 V nuolatinė srovė
• Izoliacijos įtampa (įėjimas–išėjimas): 4000 V nuolatinė srovė
• Standartai: suprojektuota pagal EN50155 geležinkelių reikmėms
• Matmenys: 60 × 113 × 25 mm
• Uždara keitiklio konstrukcija, tinkama pramoninei aplinkai

Kaip naudoti

Keitiklį montuokite vietoje, kur užtikrinama tinkama ventiliacija ir apsauga nuo per didelio karščio, drėgmės bei mechaninių smūgių. Prijunkite nuolatinės srovės įėjimą nurodytame 40–160 V diapazone, laikydamiesi tinkamo poliškumo. Prijunkite 5 V nuolatinės srovės išėjimą prie apkrovos, užtikrindami, kad bendra apkrovos srovė neviršytų 6 A. Laikykitės įžeminimo ir izoliacijos praktikų, tinkamų įrenginiui, ir prieš paleidžiant patikrinkite sistemą pagal atitinkamus elektros ir saugos standartus.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, venkite nuolatinio darbo esant maksimaliai vardinei apkrovai aukštoje aplinkos temperatūroje; pasirūpinkite papildomu aušinimu arba sumažinkite apkrovą, kai įrenginys sumontuotas ankštoje ar aukštos temperatūros aplinkoje. Patikrinkite suderinamumą su transporto priemonės ar geležinkelių maitinimo sistemomis ir užtikrinkite tinkamą viršįtampių apsaugą ten, kur gali atsirasti pereinamųjų įtampų.
