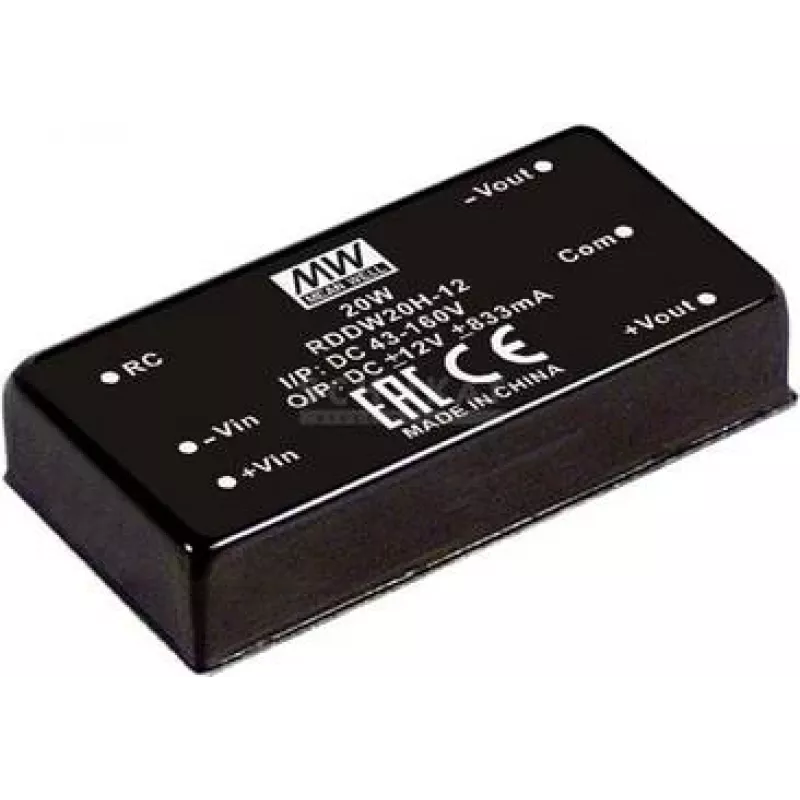

maitinimo adapteris Mean Well RDDW20H-15, 20 W, 15 V išėjimas, įėjimas 43–160 V, RoHS

„Mean Well RDDW20H-15“ yra kompaktiškas nuolatinės srovės dvigubos išvesties keitiklis, skirtas geležinkeliams, priimantis platų 43–160 VDC įėjimo diapazoną ir teikiantis dvipolius ±15 VDC išėjimus esant ±0,667 A srovei. Įrenginys sukurtas pramoninėms ir įterptinėms reikmėms, kai erdvė ir svoris yra riboti; jis pasižymi 3 kVDC izoliacija tarp įėjimo ir išėjimo, DIP kiauryminio montavimo korpusu, nuotoliniu įjungimo/išjungimo valdymu ir atitinka RoHS reikalavimus. Mažas gylis (50,8 mm) ir lengvas svoris (35 g) daro jį tinkamu didelės apimties diegimui bei montavimui į stelažus ar plokštes.

Privalumai

Keitiklis pasižymi plačia įėjimo įtampos tolerancija, dvipoliais stabilizuotais išėjimais sistemoms, kurioms reikia tiek teigiamos, tiek neigiamos magistralių, ir aukšta galvanine izoliacija (3 kVDC) tarp įėjimo ir išėjimo, užtikrinančia saugą ir triukšmo slopinimą. Kiauryminio montavimo DIP korpusas supaprastina montavimą ant spausdintinės plokštės pramoniniuose valdikliuose, o nuotolinio įjungimo/išjungimo funkcija leidžia lengvai valdyti sistemos maitinimą. Atitiktis RoHS užtikrina suderinamumą su aplinkosaugos standartais.

Tinka

• Geležinkelių ir transporto valdymo elektronikai
• Pramoninėms įterptinėms sistemoms ir automatizavimo įrangai
• Signalų kondicionavimui ir prietaisams, kuriems reikia ±15 V magistralių
• Ribotos erdvės spausdintinių plokščių montavimui ir modulių keitimui

Pagrindinės specifikacijos

• Modelis: „Mean Well RDDW20H-15“ (MPN: RDDW20H-15)
• Galia: 20 W
• Įėjimo įtampa: 43–160 VDC
• Išėjimas: ±15 VDC, ±0,667 A
• Izoliacija: 3 kVDC tarp įėjimo ir išėjimo
• Korpusas: DIP kiauryminiam montavimui
• Nuotolinis įjungimas/išjungimas: taip
• RoHS: atitinka
• Matmenys (gylis): 50,8 mm; Svoris: 35 g
• EAN: 4021087048545

Kaip naudoti

Sumontuokite kiauryminio montavimo DIP keitiklį ant spausdintinės plokštės, laikydamiesi gamintojo rekomenduojamos montavimo schemos ir prijungdami 43–160 VDC maitinimą, laikykitės teisingo poliškumo. Prijunkite apkrovos grandines prie ±15 V išėjimų, užtikrindami, kad bendra išėjimo srovė neviršytų ±0,667 A vienai magistralei. Naudokite nuotolinio įjungimo/išjungimo kontaktą, kad valdytumėte maitinimo tiekimą sistemos loginiu signalu, atsižvelgdami į gaminio duomenų lape nurodytus laiko ir logikos lygio reikalavimus. Integruodami į skydus, išlaikykite tinkamus nuotėkio ir tarpo atstumus, kad išlaikytumėte 3 kVDC izoliacijos charakteristikas.

Rekomendacijos

Siekiant patikimo veikimo, eksploatuokite modulį neviršydami nurodytų įėjimo ir išėjimo ribų, užtikrinkite tinkamą aušinimą arba oro srautą uždarose instaliacijose ir prieš galutinį surinkimą susipažinkite su oficialiu „Mean Well“ duomenų lapu, kuriame pateikiamos išsamios laidų schemos, kontaktų priskyrimai ir galios mažinimo priklausomybės nuo temperatūros kreivės.
