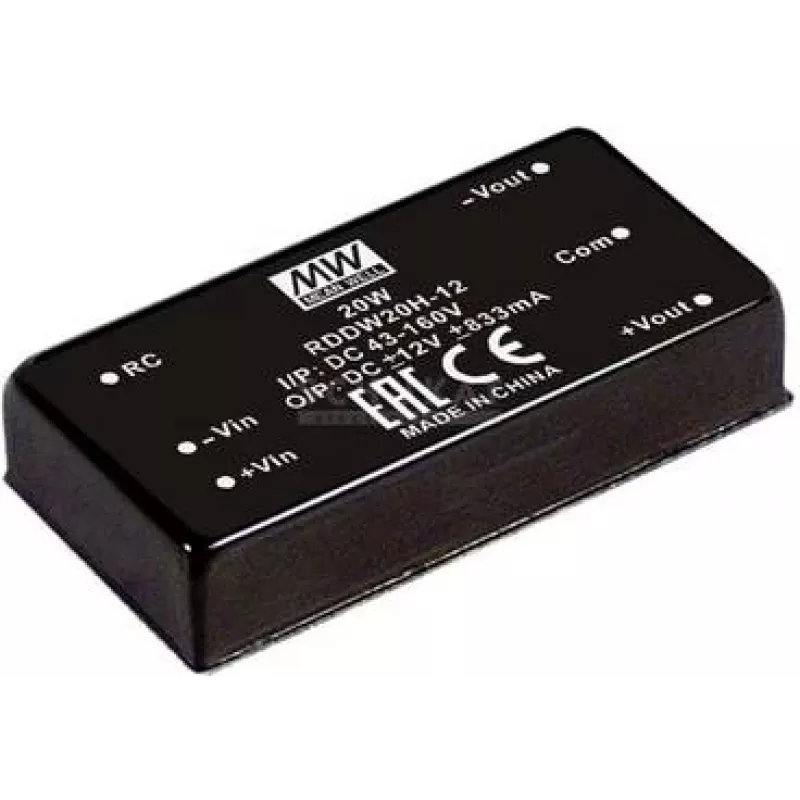

maitinimo adapteris MEAN WELL RDDW20H-12, 20 W, įėjimas 43–160 V, išėjimas 12 V, RoHS

MEAN WELL RDDW20H-12 yra kompaktiškas nuolatinės srovės geležinkelių dviejų išėjimų keitiklis, skirtas sudėtingoms pramoninėms ir transporto priemonių maitinimo sistemoms. Jis priima platų 43–160 VDC įėjimo diapazoną ir užtikrina reguliuojamus ±12 V išėjimus su bendra 20 W galia, DIP kiauryminio montavimo korpuse su nuotoliniu įjungimu/išjungimu ir 3 kVDC įėjimo-išėjimo izoliacija.

Privalumai

RDDW20H-12 pasižymi plačia įėjimo įtampos tolerancija (43–160 VDC) ir dvigubais ±12 V išėjimais, kurie tiekia stabilią žemos įtampos maitinimą valdymo elektronikai. Jo maži matmenys (50,8 mm gylis) ir lengvas svoris (35 g) supaprastina integravimą į ribotos erdvės mazgus. Įrenginys užtikrina 3 kVDC izoliaciją tarp įėjimo ir išėjimo bei turi nuotolinio įjungimo/išjungimo funkciją sistemos valdymui. Atitiktis RoHS užtikrina suderinamumą su aplinkosaugos ir reguliavimo reikalavimais.

Tinka (užduotims / naudojimo atvejams)

• Geležinkelių ir riedmenų elektronikai, kuriai reikia izoliuoto nuolatinės srovės keitimo
• Pramoninėms valdymo sistemoms ir automatikos įrangai
• Transporto priemonių ir mobilioms maitinimo sistemoms su plačiais nuolatinės srovės įėjimo diapazonais
• Jutiklių, prietaisų ir žemos įtampos valdymo grandinių maitinimui

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL, modelis RDDW20H-12 (MPN: RDDW20H-12)
• Įėjimo įtampa: 43–160 VDC
• Išėjimas: ±12 VDC esant ±1,833 A (bendra 20 W)
• Izoliacija: 3 kVDC įėjimas-išėjimas
• Korpusas: DIP kiauryminiam montavimui
• Funkcijos: Nuotolinis įjungimas/išjungimas
• Atitiktis: RoHS
• Matmenys / svoris: gylis 50,8 mm, svoris 35 g
• Kiekis pakuotėje: 300 vnt.

Kaip naudoti

Įmontuokite RDDW20H-12 į tinkamą spausdintinę plokštę naudodami DIP kiauryminio montavimo kaiščius ir laikykitės gamintojo nurodymų dėl atstumų ir šiluminio valdymo. Prijunkite nuolatinės srovės įėjimą nurodytame 43–160 VDC diapazone, patikrinkite poliškumą ir prijunkite ±12 V išėjimus prie apkrovos, užtikrindami, kad bendra išėjimo galia neviršytų 20 W. Naudokite nuotolinio įjungimo/išjungimo valdymą pagal jungimo schemą, pateiktą gaminio duomenų lape, kad įjungtumėte arba išjungtumėte išėjimus iš sistemos valdiklio.

Rekomendacijos

Užtikrinkite tinkamą plokštės išdėstymą ir atstumus, kad išlaikytumėte 3 kVDC izoliacijos charakteristiką; pasirūpinkite tinkamu aušinimu arba oro srautu, kai veikia arti maksimalios apkrovos, ir neviršykite įėjimo įtampos diapazono. Išsamesnių elektrinių charakteristikų, kaiščių priskyrimo ir rekomenduojamų taikomųjų grandinių ieškokite MEAN WELL RDDW20H-12 duomenų lape.
