maitinimo adapteris MEAN WELL RDDW20G-12, 20 W, Įėjimas 18–75 V, Išėjimas 12 V, RoHS

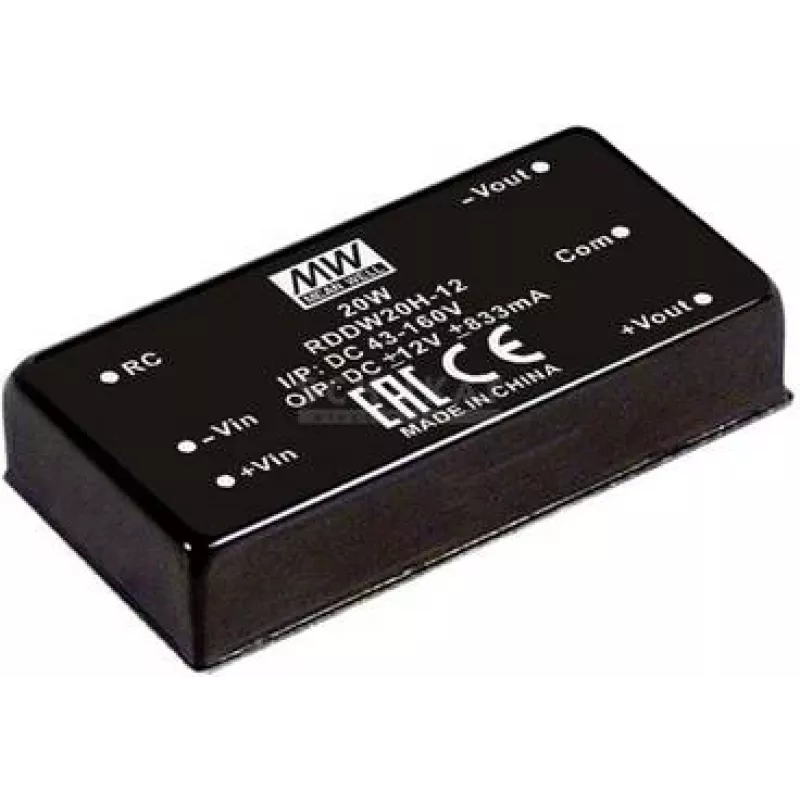

MEAN WELL RDDW20G-12 yra nuolatinės srovės–nuolatinės srovės geležinkelio dvigubos išvesties keitiklis, sukonfigūruotas tiekti fiksuotą ±12 VDC išėjimą (kiekviena linija po ±0,835 A) iš plataus 18–75 V DC įėjimo diapazono. Modulis užtikrina 1,5 kVDC izoliaciją tarp įėjimo ir išėjimo, nuotolinį įjungimo/išjungimo valdymą ir yra kompaktiškame DIP kiauryminio montavimo korpuse, skirtame naudoti ten, kur reikalingas mažas, lengvas izoliuotas keitiklis.

Privalumai

Keitiklis pasižymi plačiu įėjimo įtampos diapazonu (18–75 V), tinkančiu įvairiems nuolatinės srovės šaltiniams, dvigubomis ±12 V išvesties linijomis bipoliniam maitinimui ir 1,5 kVDC izoliacija tarp įėjimo ir išėjimo saugai bei triukšmo atskyrimui užtikrinti. Jo DIP kiauryminio montavimo forma supaprastina montavimą ant spausdintinės plokštės, o nuotolinio įjungimo/išjungimo funkcija leidžia valdyti sistemos lygiu. Įrenginys atitinka RoHS reikalavimus ir yra sukurtas kompaktiškam montavimui – gylis 50,8 mm, svoris 35 g.

Tinka

• Įterptinei elektronikai, kuriai reikalingas bipolinis ±12 V maitinimas
• Pramoniniams valdymo skydams ir prietaisams
• Automobilių ir transporto sistemoms su 18–75 V DC magistralėmis
• Saulės ar baterijomis maitinamai įrangai, kuriai reikalingas izoliuotas nuolatinės srovės keitimas

Pagrindinės specifikacijos

• Gamintojas: MEAN WELL (modelis RDDW20G-12, MPN: RDDW20G-12, EAN: 4021087048576)
• Galia: 20 W
• Įėjimo įtampa: 18–75 V DC
• Išėjimas: ±12 V DC, ±0,835 A kiekvienai linijai
• Izoliacija: 1,5 kVDC tarp įėjimo ir išėjimo
• Korpusas: DIP kiauryminiam montavimui
• Savybės: nuotolinis įjungimas/išjungimas, atitinka RoHS
• Matmenys: gylis 50,8 mm; svoris 35 g

Kaip naudoti

Sumontuokite DIP kiauryminio montavimo modulį ant spausdintinės plokštės pagal gamintojo rekomenduojamą išdėstymą ir laikykitės teisingo poliškumo įėjimo bei išėjimo gnybtams. Prijunkite tinkamą 18–75 V DC šaltinį prie įėjimo kontaktų ir patikrinkite nuotolinio įjungimo/išjungimo laidus, jei reikalingas nuotolinis valdymas. Užtikrinkite tinkamą įžeminimą ir izoliacijos tarpus, kad būtų išlaikyta nurodyta 1,5 kVDC izoliacija. Patikrinkite išėjimo įtampas esant apkrovai iki vardinės 20 W bendros galios ir stebėkite šilumines sąlygas veikimo metu.

Rekomendacijos

Naudokite nurodytame įėjimo diapazone (18–75 V DC) ir neviršykite vardinės išėjimo srovės (±0,835 A kiekvienai linijai). Užtikrinkite tinkamus spausdintinės plokštės šliaužos ir tarpo atstumus bei filtrų komponentus, jei reikia, laidžiam ir spinduliuojamam triukšmui slopinti. Geležinkelių ar transporto įrenginiuose laikykitės atitinkamų pramonės standartų ir MEAN WELL taikymo pastabų dėl montavimo, aušinimo ir apsaugos, kad būtų užtikrintas patikimas veikimas.
