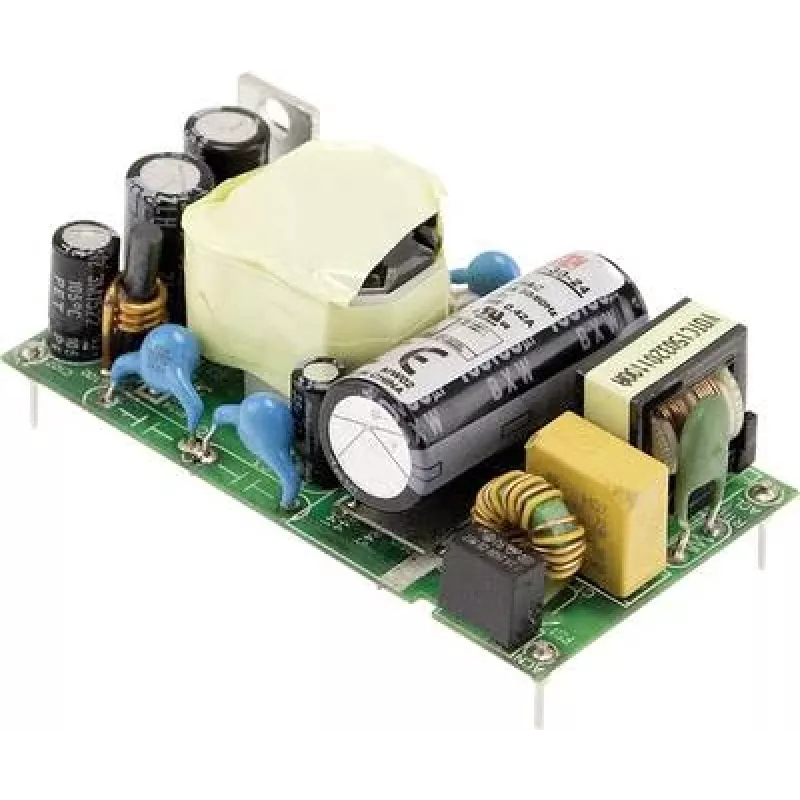

maitinimo adapteris Mean Well MFM-30-24, 30 W, 24 V išėjimas, 80–264 V įėjimas, RoHS, 35×65,5×23 mm

Mean Well MFM-30-24 yra kompaktiškas kintamosios srovės į nuolatinę srovę maitinimo adapteris, tiekiantis fiksuotą 24 V nuolatinės srovės išėjimą iki 1,3 A iš plataus universalaus 80–264 V kintamosios srovės įėjimo. Modulis sukurtas žemo profilio, montuojamiems ant spausdintinės plokštės įrenginiams, jo matmenys yra 35 × 65,5 × 23 mm. Pagamintas pagal RoHS reikalavimus ir pasižymi medicininės klasės izoliacija (2×MOPP), šis vieno išėjimo atviro rėmo maitinimo šaltinis tinka įrenginiams, kur reikalingas patikimas, mažo ploto 24 V šaltinis.

Privalumai

MFM-30-24 užtikrina stabilų 24 V išėjimą iki 30 W galios kompaktiškame korpuse, tinkamame montuoti ant spausdintinės plokštės. Universalus kintamosios srovės įėjimas leidžia naudoti skirtingose tinklo įtampose be reguliavimo. Medicininės izoliacijos rodikliai (2×MOPP) padidina saugumą įrangai, skirtai medicinos ar šalia paciento naudojamoms reikmėms. RoHS atitiktis užtikrina, kad įrenginys atitinka įprastus aplinkosaugos ir medžiagų apribojimus komerciniam ir pramoniniam naudojimui.

Tinka

• Pramoniniams valdymo moduliams ir PLC periferinėms grandinėms maitinti
• LED tvarkyklių ir mažų apšvietimo modulių tiekimui
• Įterptiniams ir mažiems automatikos įrenginiams, kuriems reikia fiksuoto 24 V maitinimo
• Medicininai ir sveikatos priežiūros įrangai su mažos galios 24 V poreikiu (atsižvelgiant į sistemos sertifikavimą)

Pagrindinės specifikacijos

• Išėjimo įtampa: 24 V DC
• Maksimali išėjimo galia: 30 W
• Maksimali išėjimo srovė: 1,3 A
• Įėjimo įtampos diapazonas: 80–264 V AC (universalus tinklas)
• Montavimo tipas: montuojamas ant spausdintinės plokštės (atviras rėmas)
• Matmenys: 35 × 65,5 × 23 mm
• Apsauga ir sauga: medicininė izoliacija, atitinkanti 2×MOPP
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite modulį ant pagrindinės spausdintinės plokštės pagal gamintojo rekomenduojamą išdėstymą ir litavimo gaires. Užtikrinkite teisingą poliškumą jungiant 24 V išėjimą prie apkrovos ir išlaikykite tinkamus nuotėkio bei tarpo atstumus aplink modulį dėl saugumo, ypač medicinos reikmėse. Įėjimo pusėje pagal sistemos konstrukciją įrenkite tinkamą linijos filtravimą ir saugiklius. Patikrinkite, ar bendra apkrova neviršija 1,3 A, o aplinkos temperatūra ir ventiliacijos sąlygos atitinka modulio darbo ribas.

Ieteikumi lietošanai

Taikykite tinkamą šilumos valdymą ir laikykitės saugos standartų PCB montuojamiems maitinimo šaltiniams; prie paciento prijungtose sistemose prieš pradedant eksploatuoti užtikrinkite visišką sistemos sertifikavimą.
