maitinimo adapteris Mean Well MFM-30-12, 30 W, 12 V išėjimas, 80–264 V įėjimas, RoHS, 35×65,5×23 mm

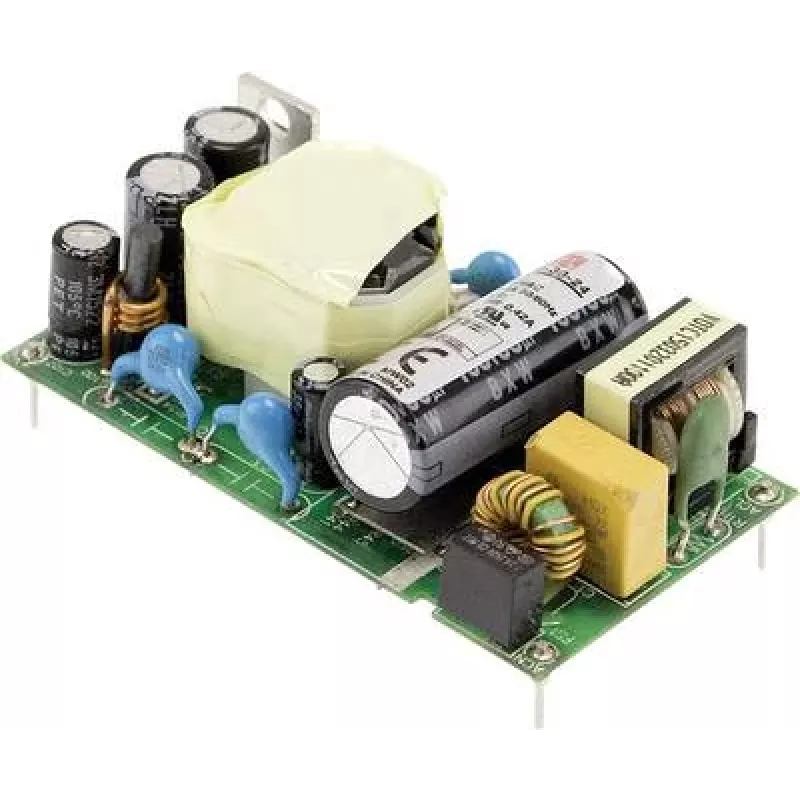

Mean Well MFM-30-12 yra kompaktiškas kintamosios srovės į nuolatinę vieno išėjimo maitinimo modulis, tiekiantis 12 V nuolatinę srovę iki 2,5 A, su vardine 30 W galia. Įrenginys priima platų universalų 80–264 V kintamosios srovės įėjimo įtampų diapazoną, skirtas montuoti ant PCB atviro rėmo formatu, jo matmenys 35 × 65,5 × 23 mm. Jis turi saugos izoliaciją (2×MOPP), tinkamą medicininio lygio atskyrimui, ir atitinka RoHS reikalavimus, todėl tinka ten, kur reikalingas vietą taupantis, patikimas 12 V maitinimas įterptosioms ir pramoninėms elektronikos sistemoms.

Privalumai

Adapteris užtikrina stabilų 12 V nuolatinės srovės išėjimą, galintį tiekti iki 2,5 A srovę, mažame plote, todėl jį galima integruoti į tankius PCB išdėstymus. Platus 80–264 V kintamosios srovės įėjimo diapazonas leidžia veikti iš įvairių maitinimo tinklų be papildomų komponentų. Atviro rėmo PCB montavimo konstrukcija supaprastina montavimą kontroliuojamuose korpusuose, o 2×MOPP izoliacija palaiko taikymus, kuriems reikalinga sustiprinta paciento ar sistemos apsauga. RoHS atitiktis užtikrina, kad modulis atitinka bendrus aplinkosauginius medžiagų apribojimus.

Tinka

• Mažų įterptųjų sistemų ir mikrovaldiklių plokščių maitinimui
• Pramoniniams valdymo moduliams ir automatikos įrenginiams
• LED apšvietimo tvarkyklėms ir iškabų elektronikai
• Ryšio įrangai ir tinklo įrenginiams su 12 V maitinimu
• Medicininiams prietaisams, kuriems reikalingi PCB montuojami izoliuoti maitinimo šaltiniai

Pagrindinės specifikacijos

• Išėjimo įtampa: 12 V nuolatinė srovė
• Maksimali išėjimo srovė: 2,5 A
• Vardinė galia: 30 W
• Įėjimo įtampos diapazonas: 80–264 V kintamoji srovė
• Formos faktorius: atviro rėmo PCB montavimas
• Matmenys: 35 × 65,5 × 23 mm
• Saugos izoliacija: 2×MOPP (medicininė izoliacija)
• Atitinka RoHS

Kaip naudoti

Įdėkite modulį ant tikslinės PCB, laikydamiesi gamintojo rekomenduojamo išdėstymo ir litavimo gairių. Užtikrinkite teisingą orientaciją įėjimo ir išėjimo jungtims ir patikrinkite, kad kintamosios srovės įėjimo linijos būtų prijungtos per atitinkamus apsauginius komponentus, pvz., saugiklius ir trumpalaikių viršįtampių slopinimo grandines, jei to reikalauja sistema. Užtikrinkite pakankamus šliaužimo ir prošvaisčius galutinio gaminio korpuse, o išėjimo linijas nutieskite į apatines grandines su tinkamu filtravimu ar atsiejimu pagal triukšmo ir stabilumo reikalavimus. Pirmiausia išbandykite surinktą plokštę esant mažai apkrovai, po to palaipsniui didinkite iki numatomos darbinės srovės, stebėdami temperatūrą.

Rekomendacijos

Naudokite modulį apsauginiame korpuse su tinkama ventiliacija ir palaikykite reikiamus saugos prošvaisčius. Medicininiams ar su sauga susijusiems taikymams laikykitės taikomų standartų, susijusių su šliaužimo atstumais, prošvaisčiais ir įžeminimu, ir atlikite galutinį patvirtinimą numatomomis aplinkos ir apkrovos sąlygomis.
