maitinimo adapteris MEAN WELL DETN02L-15, 2 W, įėjimas 4,5–5,5 V, išėjimas 15 V, RoHS

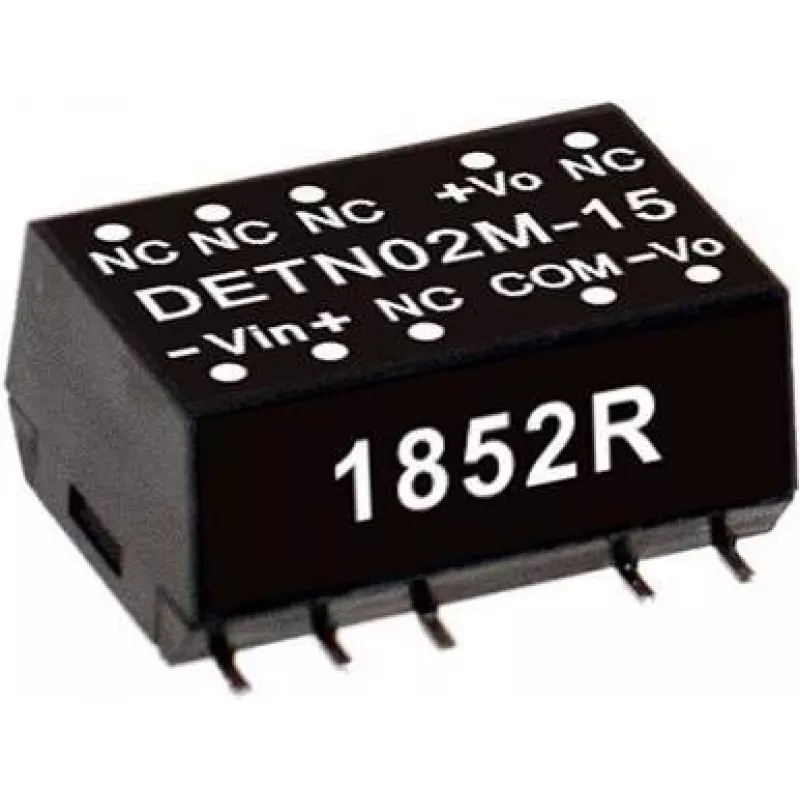

MEAN WELL DETN02L-15 yra kompaktiškas ant plokštės montuojamas DC‑DC keitiklis, skirtas mažos galios reikmėms. Modulis priima 4,5–5,5 V nuolatinės srovės įėjimą ir užtikrina du simetrinius ±15 V išėjimus, kurių kiekvieno srovė yra maždaug ±0,067 A (bendra išėjimo galia 2 W). Prietaisas yra SMD tipo, 15,2 mm aukščio ir atitinka RoHS standartus; jis skirtas įterptinei elektronikai, pramoniniams moduliams ir mažiems įrenginiams, kuriems reikia patikimų žemos įtampos dvipolių magistralių iš vieno 5 V maitinimo šaltinio.

Privalumai

Keitiklis užtikrina stabilius dvigubus ±15 V išėjimus iš žemos įtampos įėjimo mažame paviršinio montavimo korpuse, todėl galima kurti kompaktiškus plokščių išdėstymus ir automatizuotą surinkimą. Trumpojo jungimo apsauga (0,5 sekundės) padeda apsaugoti prijungtas grandines nuo ilgalaikių gedimų, o atitiktis RoHS reikalavimams palaiko aplinkosaugos ir teisės aktų laikymąsi. Mažos galios 2 W konstrukcija sumažina šilumos išsklaidymą ir tinka ten, kur ribota erdvė ir šiluminis biudžetas.

Tinka

• Įterptinėms sistemoms ir mikrovaldiklių plokštėms, kurioms reikia dvipolių analoginių magistralių
• Jutiklių moduliams ir signalų formavimo grandinėms
• Mažiems pramoniniams valdymo moduliams ir ryšio įrenginiams
• Nešiojamiesiems prietaisams ir kompaktiškai bandymų įrangai

Pagrindinės specifikacijos

• Įėjimo įtampos diapazonas: 4,5–5,5 V DC
• Išėjimo konfigūracija: du simetriniai išėjimai
• Išėjimo įtampa: ±15 V DC
• Išėjimo srovė: maždaug ±0,067 A kiekvienai magistralei (bendra galia 2 W)
• Galia: 2 W
• Montavimas: SMD / ant plokštės
• Korpuso aukštis: 15,2 mm (žemas profilis)
• Apsauga: trumpojo jungimo apsauga (0,5 sekundės)
• Atitiktis: RoHS

Kaip naudoti

Sumontuokite SMD keitiklį ant tikslinės plokštės pagal gamintojo rekomenduojamą pėdsaką ir litavimo profilį. Prijunkite reguliuojamą nuolatinės srovės įėjimą, atitinkantį 4,5–5,5 V diapazoną, ir prieš įjungdami patikrinkite poliariškumą. Prijunkite dvipolius išėjimus prie apkrovos, laikydamiesi ±15 V poliariškumo analoginėms arba signalų grandinėms. Laikykitės geros išdėstymo praktikos: arti keitiklio įėjimo kontaktų įdėkite atsiejamuosius kondensatorius, o išvesties takelius nutieskite taip, kad būtų sumažintas triukšmo susiejimas su jautriomis grandinėmis. Užtikrinkite pakankamą oro srautą arba šiluminius kelius, jei modulis veiks arti didžiausios galios vertės.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite stabilų 5 V maitinimo šaltinį ir užtikrinkite, kad prijungtos apkrovos neviršytų vardinės srovės kiekvienai magistralei. Įdiekite įvesties filtravimą ir laikykitės rekomenduojamo plokštės pėdsako bei litavimo gairių. Jei keitiklis dažnai susidurs su trumpaisiais jungimais, įvertinkite sistemos lygio apsaugą, kad būtų išvengta pasikartojančio modulio apkrovimo.
