Maitinimo adapteris/keitiklis MEAN WELL NID65-24 — 65 W, 24 V išėjimas, 30–53 V įėjimas, RoHS, kompaktiškas 26×50,8×11 mm

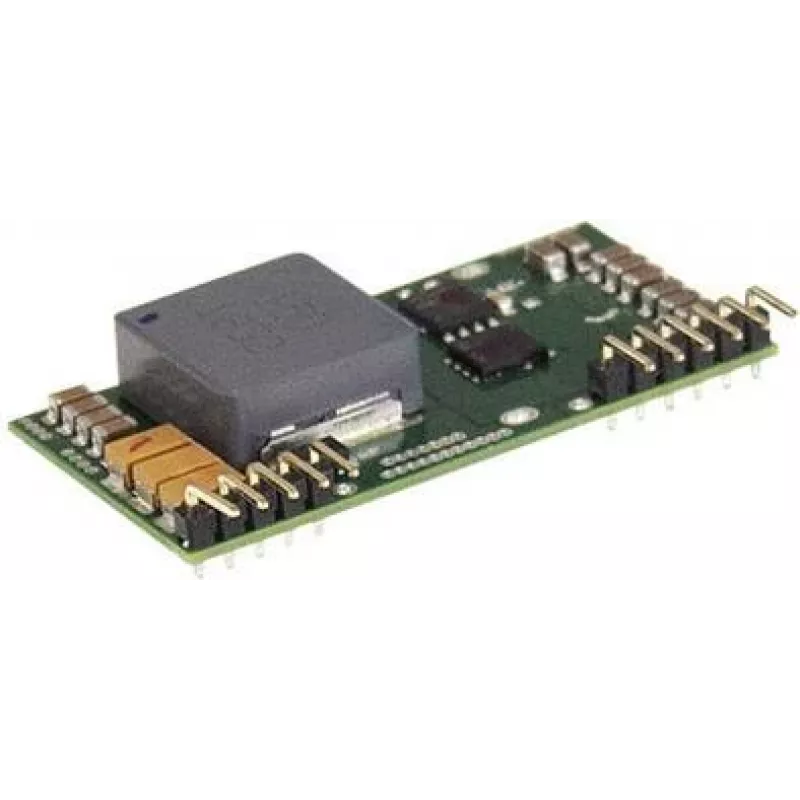

MEAN WELL NID65-24 yra kompaktiškas nuolatinės srovės keitiklis, tiekiantis 65 W galią su reguliuojamu 24 V išėjimu. Sukurtas kaip neizoliuotas atviro korpuso ant PCB montuojamas modulis SIP korpuse, jis priima platų 30–53 V DC įėjimo diapazoną ir teikia iki 2,7 A išėjimo srovę. Įrenginys turi nuotolinį įjungimo/išjungimo valdymą ir yra skirtas montavimui ten, kur plokštės erdvė ribota, jo matmenys 26 × 50,8 × 11 mm. Jis atitinka RoHS reikalavimus ir yra skirtas naudoti pramonės valdymo, įterptinėse sistemose ir kitose srityse, kurioms reikalingas patikimas nuolatinės srovės maitinimo keitimas ant spausdintinių plokščių.

Privalumai

Keitiklis pasižymi dideliu galios tankiu labai mažame pėdsake, todėl galios keitimas galimas ten, kur erdvė ribota. Platus 30–53 V įėjimo diapazonas tinka tipinėms transporto priemonių, telekomunikacijų ir pramoninėms maitinimo įtampoms, o reguliuojamas 24 V išėjimas užtikrina stabilų maitinimą žemesnės grandinės elektronikai. Jo ant PCB montuojamas SIP formos faktorius supaprastina integravimą į plokštės lygmens dizainus, o nuotolinio įjungimo/išjungimo funkcija leidžia išorinį valdymą galios sekos valdymui ir energijos taupymui. Atitiktis RoHS palaiko aplinką tausojančius dizainus.

Tinka

• Pramoninės valdymo sistemos ir PLC moduliai
• Įterptinių ir vienos plokštės kompiuterių maitinimo grandinės
• Telekomunikacijų įranga ir tinklo įrenginiai
• Baterijomis maitinamos sistemos ir transporto priemonių elektronika su 30–53 V magistralėmis
• Erdvės apribotiems PCB dizainams ir moduliniams maitinimo mazgams

Pagrindinės specifikacijos

• Išėjimo įtampa: 24 V DC
• Maksimali išėjimo galia: 65 W
• Maksimali išėjimo srovė: 2,7 A
• Įėjimo įtampos diapazonas: 30–53 V DC
• Topologija: neizoliuotas nuolatinės srovės keitiklis (atviro korpuso)
• Korpuso tipas: SIP, montavimas ant PCB
• Matmenys: 26 × 50,8 × 11 mm
• Nuotolinis valdymas: įjungimo/išjungimo kontaktas išoriniam aktyvavimui/dezaktyvavimui
• Aplinkosaugos atitiktis: RoHS

Kaip naudoti

Montuokite modulį tiesiai ant spausdintinės plokštės, laikydamiesi gamintojo rekomenduojamo pėdsako ir litavimo nurodymų. Prijunkite įėjimo maitinimą 30–53 V DC diapazone prie nurodytų įėjimo kontaktų, o reguliuojamą 24 V išėjimą imkite iš išėjimo kontaktų, laikydamiesi poliškumo. Naudokite nuotolinio įjungimo/išjungimo valdymą, kad aktyvuotumėte ar dezaktyvuotumėte išėjimą galios sekos metu; įsitikinkite, kad valdymo signalas atitinka keitiklio nurodytus loginius lygius. Užtikrinkite tinkamą šiluminį valdymą ant PCB nuolatiniam darbui esant pilnai apkrovai, o pagal poreikį suprojektuokite įėjimo/išėjimo filtravimą ir pereinamųjų procesų apsaugą.

Rekomendacijos

Norint patikimo ilgalaikio veikimo, palaikykite įėjimo įtampą nurodytame diapazone ir venkite ilgalaikio veikimo esant maksimaliai aplinkos temperatūrai be pakankamo aušinimo PCB lygyje. Tinkamai pritaikykite atsiejimą ir pereinamųjų procesų slopinimą įėjimo ir išėjimo linijose bei laikykitės gamintojo išdėstymo ir įžeminimo nurodymų, kad sumažintumėte EMI ir užtikrintumėte stabilų reguliavimą.
