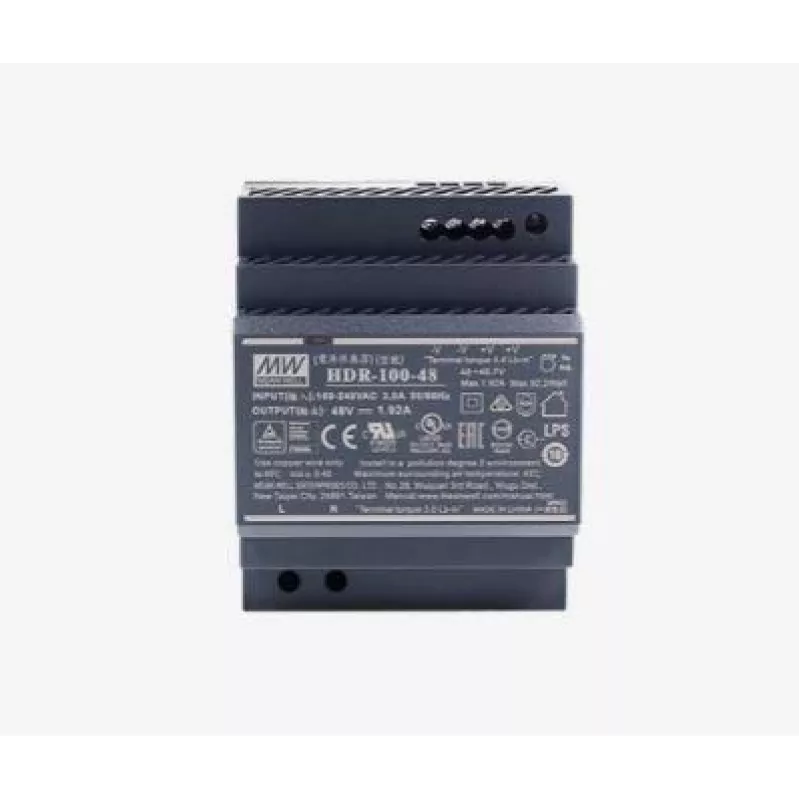

Maitinimo adapteris/keitiklis MEAN WELL HDR-100-48, 100 W, 48 V išėjimas, 85–264 V įėjimas, RoHS, 70×54,5×90 mm

MEAN WELL HDR-100-48 yra itin plonas DIN bėgelio maitinimo adapteris/keitiklis, skirtas tiekti stabilų 48 V nuolatinės srovės išėjimą iki 100 W. Įrenginys priima platų kintamosios srovės įėjimo diapazoną nuo 85 iki 264 V ir turi kompaktišką metalinį korpusą, kurio matmenys 70 × 54,5 × 90 mm, todėl tinka ankštose elektros spintose ir pramoninėse stovose. Maitinimo šaltinis atitinka RoHS reikalavimus ir įgyvendina saugos funkcijas, atitinkančias ribotos galios šaltinio (LPS) klasifikaciją.

Privalumai

HDR-100-48 užtikrina patikimą 48 V išėjimą iki 1,92 A nuolatinės srovės, užimdamas minimalią vietą ant DIN bėgelio dėl itin plono profilio. Platus įėjimo įtampos suderinamumas leidžia naudoti tarptautiniuose elektros tinkluose be papildomų keitiklių. Tvirtas metalinis korpusas užtikrina geresnį šilumos išsklaidymą ir mechaninę apsaugą pramoninėje aplinkoje. RoHS atitiktis garantuoja mažesnį pavojingų medžiagų kiekį gaminio konstrukcijoje.

Tinka

• Pramoninėms valdymo spintoms ir automatikos įrangai
• Telekomunikacijų ir tinklo įrenginiams, kuriems reikalinga 48 V nuolatinė srovė
• CCTV maitinimo sistemoms ir apsaugos įrenginiams
• Paskirstytam maitinimui ant DIN bėgelio montuojamiems moduliams ir jutikliams

Pagrindinės specifikacijos

• Išėjimo įtampa: 48 V nuolatinė srovė
• Maksimali išėjimo galia: 100 W
• Maksimali išėjimo srovė: 1,92 A
• Įėjimo įtampos diapazonas: 85–264 V kintamoji srovė
• Formos faktorius: Itin plonas DIN bėgelio montavimas
• Korpusas: Metalinis korpusas
• Saugos klasė: Ribotos galios šaltinis (LPS)
• Atitiktis: RoHS
• Matmenys (P×G×A): 70 × 54,5 × 90 mm

Kaip naudoti

Įdiekite HDR-100-48 ant standartinio DIN bėgelio elektros spintoje pagal taikomus laidų sujungimo standartus. Prijunkite kintamosios srovės tinklo įvestį nurodytame 85–264 V diapazone ir užtikrinkite tinkamą poliškumą ant 48 V nuolatinės srovės išėjimo gnybtų prieš įjungdami prijungtą įrangą. Užtikrinkite tinkamą vėdinimą aplink įrenginį ir nestatykite jo tiesiogiai šalia šilumos šaltinių. Patikrinkite, ar yra įžeminimas ir apsauginiai įtaisai, kaip reikalaujama pagal vietinius reglamentus.

Rekomendacijos

Norint užtikrinti stabilų veikimą, adapterį pastatykite aplinkoje, kurios temperatūra yra gamintojo rekomenduojama, ir venkite perpildymo spintoje. Naudokite tinkamą apsaugą nuo viršįtampių kintamosios srovės įėjime, jei įrenginys montuojamas vietovėse, kuriose gali būti įtampos šuolių. Diegdami kelis įrenginius, atsižvelkite į stovo išdėstymą, kad būtų palaikomas oro srautas ir prieigos priežiūra.
