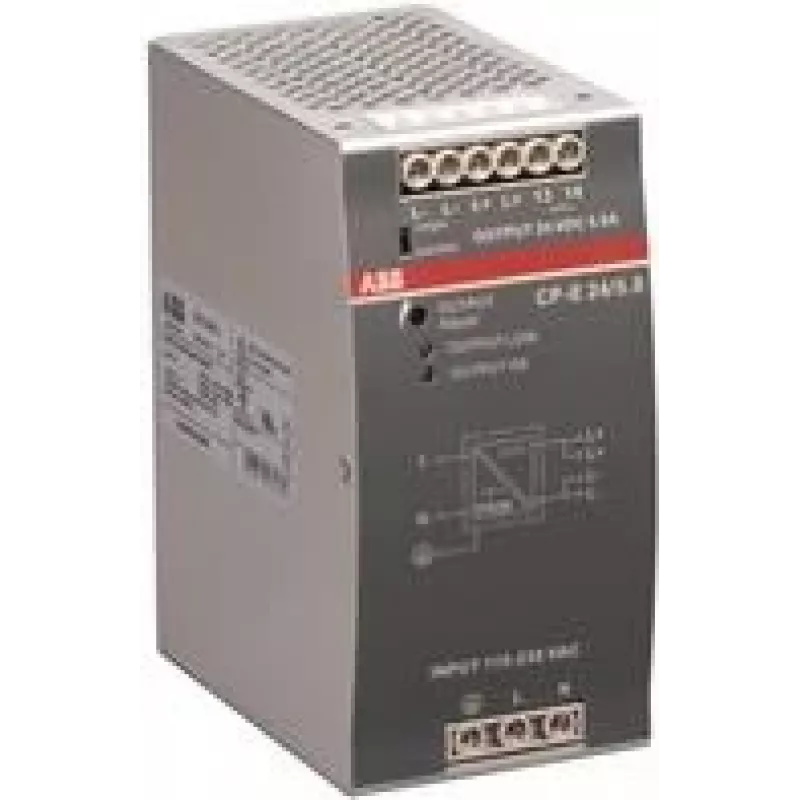

Maitinimo adapteris / keitiklis ABB CP-E 24/5.0 vidinis 120 W 115/230 V

CP-E 24/5.0 yra vidinis pirminis perjungiamojo režimo maitinimo šaltinis iš ABB CP-E serijos. Jis teikia 120 W vardinę išėjimo galią ir 24 V DC vardinę išėjimo įtampą esant 5 A. Įrenginys priima platų įėjimo įtampų diapazoną (90–132 V AC, 180–264 V AC ir 210–375 V DC), o vardinė įėjimo įtampa yra 115 arba 230 V AC (automatinis pasirinkimas). Išėjimo įtampa reguliuojama nuo 22,5 iki 28,5 V DC, o maitinimo šaltinis turi U/I išėjimo charakteristiką; galima lygiagrečiai jungti iki trijų įrenginių, kad padidėtų galia. Kaip priedas galimas atskiras perteklinis modulis.

Privalumai

CP-E 24/5.0 pasižymi kompaktiška vidaus konstrukcija su plataus diapazono įėjimu ir pasirenkama vardine įėjimo įtampa (115/230 V AC), reguliuojama išėjimo įtampa bei U/I charakteristika stabiliam maitinimo tiekimui. Lygiagretus iki trijų įrenginių veikimas leidžia nesudėtingai išplėsti galią, o tam skirto perteklinio modulio prieinamumas padidina sistemos patikimumą. Atitiktis CE ir RoHS užtikrina suderinamumą su atitinkamais saugos ir aplinkosaugos standartais.

Tinka

• Pramoninėms valdymo spintoms ir automatikos įrangai
• Matavimo ir stebėjimo sistemoms
• Telekomunikacijų ir tinklo įrenginiams, kuriems reikia 24 V DC
• Reikmėms, kuriose reikalingas lygiagretus perteklinis veikimas arba didesnė galia

Pagrindinės specifikacijos

• Prekės ženklas: ABB
• Modelis: CP-E 24/5.0 (MPN: 1SVR427034R0000, EAN: 4016779669689)
• Išėjimas: 24 V DC vardinė, reguliuojama 22,5–28,5 V DC
• Vardinė išėjimo srovė: 5 A
• Vardinė išėjimo galia: 120 W
• Įėjimo įtampa: platus diapazonas 90–132 V AC, 180–264 V AC, 210–375 V DC (vardinė 115/230 V AC automatinis pasirinkimas)
• Dažnių diapazonas: 47–63 Hz
• Montavimas: vidaus naudojimui (paprastai suderinamas su DIN bėgeliu, būdingas CP-E serijai)
• Standartai: CE, RoHS

Kaip naudoti

Sumontuokite CP-E 24/5.0 tinkamoje elektros spintoje ar korpuse, laikydamiesi vietinių elektros instaliacijos taisyklių. Prijunkite kintamosios arba nuolatinės srovės įėjimą pagal nurodytą maitinimo šaltinį ir užtikrinkite tinkamą įžeminimą. Jei reikia tikslaus derinimo, nustatykite išėjimo įtampą 22,5–28,5 V DC reguliavimo diapazone. Jei reikia didesnės bendros išėjimo srovės, lygiagrečiai junkite iki trijų įrenginių pagal ABB instrukcijas, o jei reikalingas atsarginis veikimas, naudokite papildomą perteklinį modulį. Prieš pradėdami eksploatuoti maitinamą įrangą, patikrinkite jungtis ir atlikite funkcinius bandymus.

Rekomendacijos

Naudokite įrenginį gerai vėdinamoje patalpų aplinkoje ir neviršykite nurodytų įėjimo ir išėjimo parametrų. Lygiagrečiam jungimui ir perteklinio modulio montavimui vadovaukitės ABB įrengimo vadovu. Reguliariai tikrinkite jungtis ir įsitikinkite, kad įrenginys sumontuotas ant tinkamo DIN bėgelio arba montavimo paviršiaus pagal gamintojo nurodymus.
