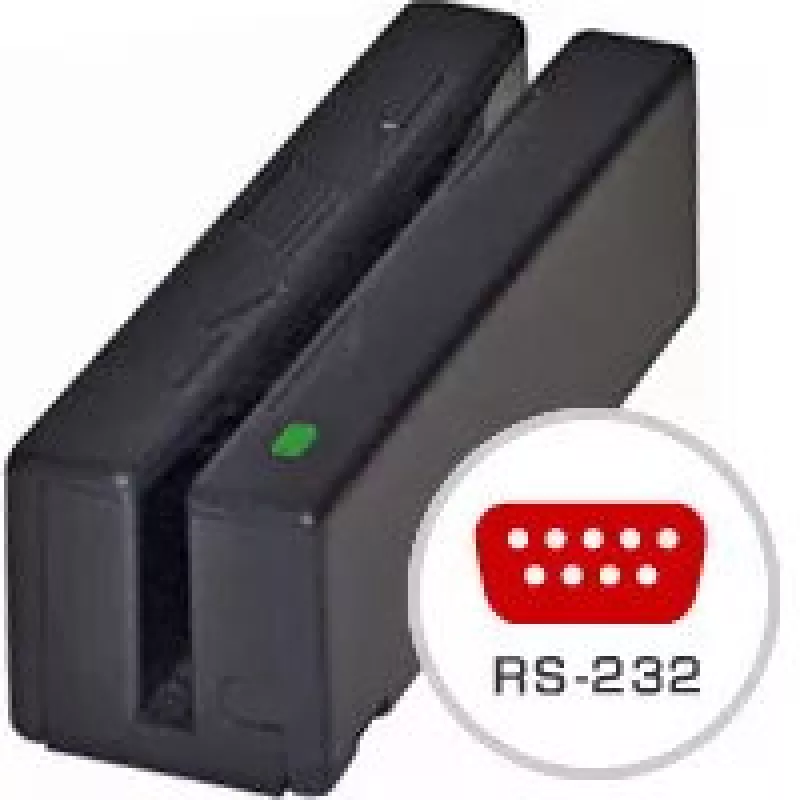

MagTek Mini Swipe Reader RS-232 magnetinių kortelių skaitytuvas 5-15 VDC

„MagTek Mini Swipe Reader RS-232“ yra kompaktiškas, per prievadą maitinamas magnetinių kortelių skaitytuvas, fiksuojantis duomenis iš iki trijų takelių. Jis palaiko ISO ir AAMVA formatus ir veikia su numatytaisiais RS-232 parametrais: 9600 bps, 8N1. Skaitytuvas turi dviejų spalvų šviesos diodą, teikiantį nuolatinį būsenos grįžtamąjį ryšį, ir tiekiamas su 6 pėdų (apie 1,8 m) 9 kontaktų D tipo lizdo kabeliu, skirtu prijungti prie RS-232 prievado. Prietaiso matmenys yra apie 32,5 x 100 x 31,3 mm, svoris – 165 g; jis priima įvesties įtampos diapazoną, paprastai naudojamą panašiuose modeliuose.

Privalumai

„Mini Swipe Reader“ yra mažas, pigus ir jam nereikia išorinio maitinimo šaltinio, nes jis maitinamas per nuoseklųjį prievadą. Jis siūlo trijų takelių, dvikryptį skaitymą ir yra suderinamas su įprastais kortelių formatais (ISO, AAMVA). Vietoje konfigūruojamos ryšio ir takelių formato parinktys leidžia prisitaikyti prie įvairių sistemų, o dviejų spalvų šviesos diodas padeda operatoriams stebėti prietaiso būseną.

Tinka

• Pardavimo vietų terminalams ir operacijų registravimui, kur reikalingi kompaktiški skaitytuvai
• Prieigos kontrolės sistemoms, reikalaujančioms ISO arba AAMVA kortelių skaitymo
• Duomenų fiksavimo įrenginiams kioskuose, registratūros staluose ar mobiliose stotyse su RS-232 sąsajomis

Pagrindinės specifikacijos

• Sąsaja: RS-232 (numatyta 9600 bps, 8N1)
• Maitinimas: per prievadą per nuoseklųjį ryšį (išorinis maitinimo šaltinis nereikalingas)
• Takeliai: trijų takelių magnetinis skaitymas, dvikryptis
• Suderinamumas: ISO, AAMVA
• Kabelis: 6 pėdų (apie) 9 kontaktų D tipo lizdas prie RS-232
• Matmenys: apie 32,5 x 100 x 31,3 mm
• Svoris: 0,165 kg
• Prekės ženklas / MPN / EAN: MagTek / 21040079 / 5704174198581

Kaip naudoti

Prijunkite pateiktą 9 kontaktų D tipo lizdo kabelį prie pagrindinio įrenginio RS-232 prievado ir įsitikinkite, kad pagrindinis įrenginys palaiko per prievadą maitinamus periferinius įrenginius arba tiekia reikiamą įtampą. Perbraukite magnetinę kortelę per skaitytuvo galvutę bet kuria kryptimi, kad užfiksuotumėte takelių duomenis; dviejų spalvų šviesos diodas rodo skaitymo būseną. Jei reikia, vietoje sukonfigūruokite ryšio parametrus ir takelių formatus, kad jie atitiktų pagrindinę sistemą. Naudokite numatytuosius 9600 bps, 8N1 parametrus, nebent jūsų sistema reikalauja kitokių nuoseklaus ryšio parametrų.

Rekomendacijos

Įrenkite skaitytuvą apsaugotoje vietoje, kad būtų išvengta drėgmės ir ekstremalių temperatūrų poveikio. Prieš naudojimą patikrinkite RS-232 kontaktų suderinamumą su pagrindiniu įrenginiu, o po įdiegimo patikrinkite ryšio nustatymus. Kad veiktų patikimai, naudokite geros būklės korteles ir laikykitės pagrindinės sistemos nuoseklaus įrenginio konfigūravimo instrukcijų.
