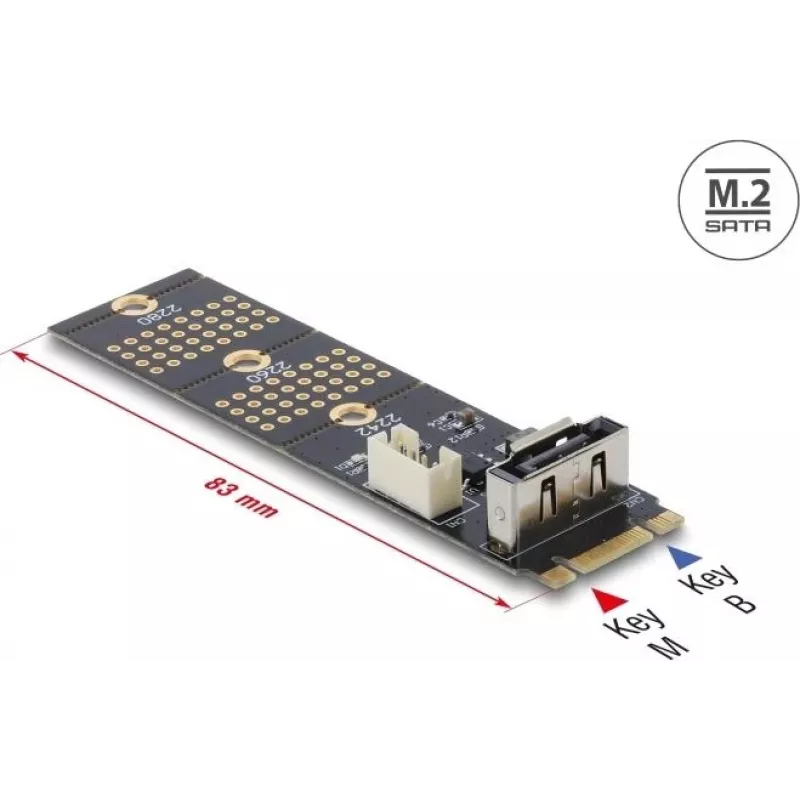

M.2 Key B į SATA 7 kontaktų adapteris (vertikalus) DELOCK 64290

DELOCK M.2 Key B į SATA 7 kontaktų adapteris (vertikalus) konvertuoja M.2 Key B sąsają į vertikalią SATA 7 kontaktų jungtį, leidžiančią prijungti SATA įrenginius sistemose, turinčiose M.2 Key B lizdą. Kompaktiška vertikali konstrukcija padeda taupyti horizontalią plokštės erdvę ir užtikrina tiesioginį SATA ryšį per standartinį 7 kontaktų kabelį. Šis adapteris skirtas naudoti, kai SATA diską ar valdiklį reikia prijungti per M.2 Key B prievadą nenaudojant didesnių adapterių ar pilno dydžio kabelių.

Privalumai

Adapteris pasižymi kompaktiška vertikalia montavimo orientacija, sumažinančia užimamą plotą pagrindinėje plokštėje ar pagrindo plokštėje. Jis užtikrina paprastą fizinį konvertavimą iš M.2 Key B į standartinę SATA 7 kontaktų sąsają, leidžiančią suderinamumą su esamais SATA diskais ir SATA valdikliais. Adapteris suprojektuotas taip, kad jį būtų paprasta įdiegti ir kad signalo kelio ilgis būtų minimalus, padedantis išlaikyti patikimą duomenų perdavimą, kai naudojama pagal sistemos specifikacijas.

Tinka

• Sistemoms su turimu M.2 Key B lizdu, kuriose reikia prijungti SATA saugojimo įrenginį
• Mažos formos ar ribotos erdvės komponuotėms, reikalaujančioms vertikalaus montavimo
• Prototipų kūrimo ir kūrimo platformoms, kurioms reikia SATA ryšio iš M.2 prievadų
• Vertikaliam išdėstymui, kai kabelių vedžiojimo ar oro srauto sumetimai palankesni stačioms jungtims

Pagrindinės specifikacijos

• Sąsajos konvertavimas: M.2 Key B į SATA 7 kontaktų (vertikalus)
• Jungties orientacija: vertikali SATA 7 kontaktų išvestis
• Palaikomas įrenginio tipas: SATA diskai ir SATA valdikliai, suderinami su 7 kontaktų jungtimi
• Fizinis formos faktorius: kompaktiškas adapteris M.2 Key B lizdui

Kaip naudoti

Įkiškite adapterį į M.2 Key B lizdą pagrindinėje plokštėje, užtikrindami teisingą rakto ir jungties išlygiavimą. Pritvirtinkite adapterį, jei pagrindinė plokštė turi tvirtinimo varžtą ar montavimo galimybę. Prijunkite standartinį SATA 7 kontaktų kabelį prie vertikalios SATA jungties ant adapterio ir nuveskite kabelį prie SATA disko ar valdiklio. Jei reikia, SATA įrenginį maitinkite atskirai; šis adapteris užtikrina tik signalinį ryšį ir neteikia SATA maitinimo.

Rekomendacijos

Prieš diegdami patikrinkite, ar pagrindinė sistema palaiko SATA signalus M.2 Key B lizde. Naudokite aukštos kokybės SATA kabelius ir venkite staigių kabelio lenkimų šalia vertikalios jungties. Užtikrinkite, kad prijungtas SATA įrenginys gautų tinkamą maitinimą iš atskiro maitinimo šaltinio. Jei sistemai reikia specifinių BIOS ar programinės įrangos nustatymų, kad įjungtų M.2 į SATA veikimą, pritaikykite šias konfigūracijas, kaip nurodyta sistemos gamintojo dokumentacijoje.
