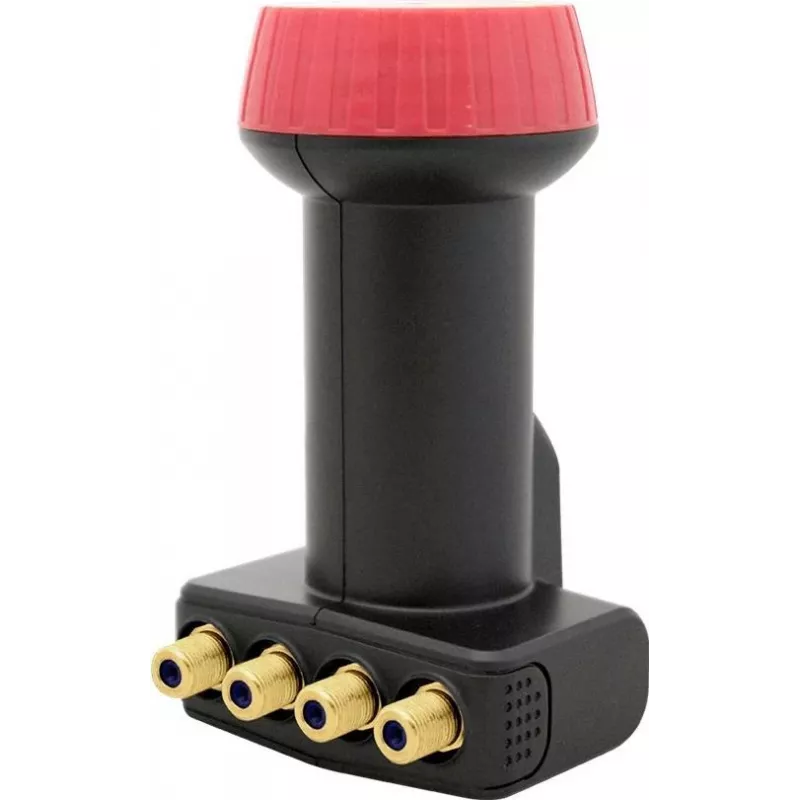

LNB Megasat Quattro Diavolo Low Noise Block 10.7-12.75 GHz

„Megasat Quattro Diavolo“ žemo triukšmo blokas 10.7–12.75 GHz yra keturių išėjimų LNB, skirtas fiksuotoms palydovinio priėmimo sistemoms. Jis paverčia gaunamus palydovinius signalus 10.7–12.75 GHz juostoje į žemesnius dažnius, tinkamus paskirstyti daugiakanaliams perjungikliams ir imtuvams. Įrenginys turi kompaktišką 4 cm skersmens tiekimo ragą, tvirtą juodos ir raudonos spalvos korpusą bei po vieną F tipo RF jungtį kiekvienam išėjimui, kad būtų užtikrintas stabilus elektrinis ryšys ir paprastas montavimas į standartines palydovinių antenų laikiklius.

Privalumai

LNB užtikrina žemo triukšmo signalo konvertavimą visame Ku juostos priėmimo diapazone (10.7–12.75 GHz), garantuodamas pastovią priėmimo kokybę. Jo quattro konfigūracija pateikia atskirus išėjimus vertikaliai žemai, vertikaliai aukštai, horizontaliai žemai ir horizontaliai aukštai poliarizacijoms, o tai supaprastina prijungimą prie daugiakanalių perjungiklių daugiabučiuose ar kelių imtuvų įrenginiuose. Kompaktiški matmenys (99 mm pločio, 54 mm gylio) ir 4 cm tiekimo rago skersmuo užtikrina suderinamumą su daugeliu standartinių atšvaitų židinių, o F tipo jungtis palaiko patikimą ir plačiai naudojamą kabelių bei jungčių įrangą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite „Megasat Quattro Diavolo“ LNB tinkamai sureguliuotos palydovinės antenos židinio taške, naudodami antenos gamintojo laikiklį, ir mechaniškai pritvirtinkite įrenginį, kad jis nejudėtų. Prijunkite kiekvieną iš keturių F tipo išėjimų prie atitinkamų daugiakanalio perjungiklio įėjimų arba prie paskirstymo kabelių, pažymėtų vertikaliai žemai, vertikaliai aukštai, horizontaliai žemai ir horizontaliai aukštai juostoms. Įsitikinkite, kad bendraašiai kabeliai ir jungtys yra geros būklės, ir priveržkite jungtis pagal rekomenduojamas specifikacijas, kad išlaikytumėte signalo vientisumą. Po fizinio montavimo patikrinkite antenos sureguliavimą ir signalo kokybę palydoviniu matuokliu arba imtuvo diagnostika ir sureguliuokite anteną maksimaliam signalo stiprumui pasiekti.

Rekomendacijos

Naudokite mažų nuostolių, gerai ekranuotą bendraašį kabelį ir tinkamai užspaustas ar suspaustas F tipo jungtis, kad sumažintumėte slopinimą ir galimus trikdžius. Montuodami atvirose vietose, užsandarinkite kabelių jungtis nuo oro poveikio ir laikykitės vietinių įžeminimo bei apsaugos nuo žaibo standartų, kad apsaugotumėte įrangą ir užtikrintumėte ilgalaikį signalo patikimumą.
