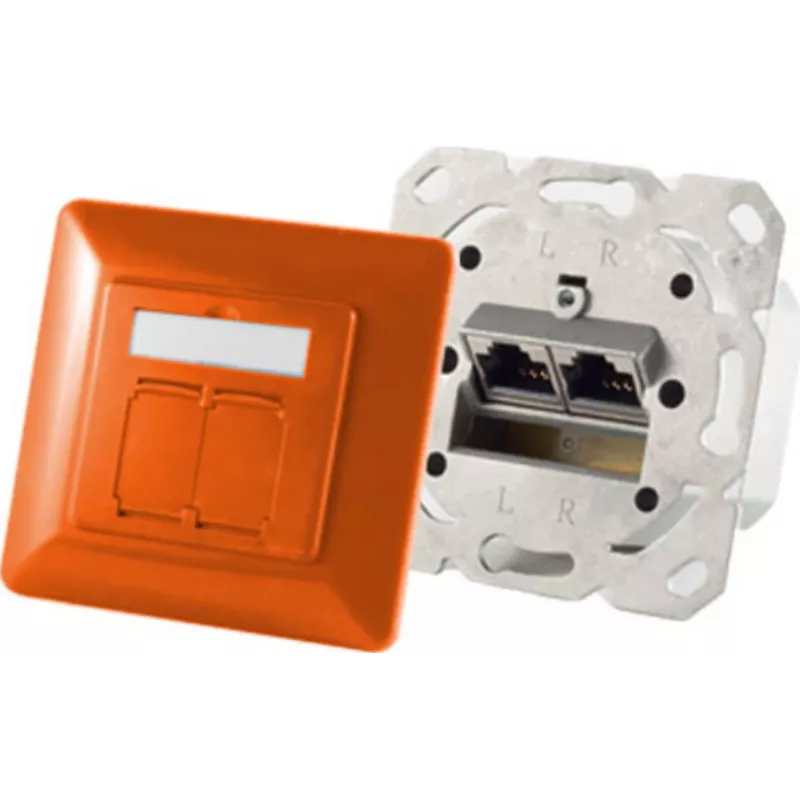

Lizdas 2 x RJ-45 ShiverPeaks S/CONN 74280-O Cat6a 500 MHz oranžinis metalinis matinis

ShiverPeaks S/CONN 74280-O yra dviejų prievadų RJ-45 lizdas, skirtas 6a kategorijos struktūrizuotai kabelinei sistemai. Modulis palaiko iki 500 MHz dažnių juostos plotį ir yra skirtas pastoviam montavimui tinklo lizduose, kur reikalingas didelės spartos eternetas ir patikimas signalo veikimas. Korpusas yra metalinis su matine oranžine apdaila, tiekiamas kaip vientisas įrenginys, tinkamas lygiam montavimui į standartines priekines plokštes arba sienines dėžutes, naudojamas biuruose, duomenų centruose ir telekomunikacijų aplinkoje.

Privalumai

Lizdas suteikia du Cat6a klasės RJ-45 prievadus su palaikymu dažniams iki 500 MHz, užtikrinant didelį duomenų pralaidumą ir geresnį našumą 10 Gigabit Ethernet jungtims. Metalinis matinis oranžinis korpusas pasižymi mechaniniu patvarumu ir geresniu elektromagnetiniu ekranavimu, palyginti su plastikiniais gaubtais. Tiekiamas kaip pilnas vientisas elementas, supaprastinantis montavimą ir sumažinantis papildomų adapterių ar modulių poreikį.

Tinka

• Biuro tinklo lizdams didelės spartos laidiniams ryšiams
• Duomenų centrų sujungimams ir spintų įrenginiams
• Telekomunikacijų patalpoms ir struktūrizuotų kabelinių sistemų magistralėms
• Aplinkoms, kurioms reikalingi patvarūs, ekranuoti tinklo prievadai

Pagrindinės specifikacijos

• Jungties tipas: 2 × RJ-45 prievadai
• Našumo klasė: 6a kategorija, iki 500 MHz
• Korpuso medžiaga ir apdaila: metalas, matinis oranžinis
• Montavimas: lygiam montavimui skirtas lizdo formatas priekinėms plokštėms arba sieninėms dėžutėms
• Tiekiamas vienetas: vienas modulis

Kaip naudoti

Sumontuokite lizdą į suderinamą priekinę plokštę arba sieninę dėžutę, laikydamiesi vietinių montavimo standartų. Užbaikite įeinančią Cat6a kabelinę liniją prie jungties pagal T568A arba T568B laidų schemą ir patikrinkite porų vientisumą bei vientisumą prieš galutinį surinkimą. Po užbaigimo pritvirtinkite modulį priekinėje plokštėje ir prijunkite pataisos laidus prie RJ-45 prievadų, kad integruotumėte lizdą į tinklą. Naudokite tinkamus įrankius ekranuotoms jungtims ir užtikrinkite tinkamą įžeminimą, kur to reikalaujama, kad išlaikytumėte ekranavimo efektyvumą.

Rekomendacijos

Išbandykite sumontuotas linijas sertifikuotu kabelių testeriu, kad patvirtintumėte 6a kategorijos našumą iki 500 MHz ir patikrintumėte grįžtamuosius nuostolius, NEXT ir įterpimo nuostolių parametrus. Optimaliam ilgaamžiškumui ir signalo vientisumui naudokite suderinamus 6a kategorijos ekranuotus pataisos laidus ir išlaikykite tinkamus lenkimo spindulius tiesiant kabelius.
