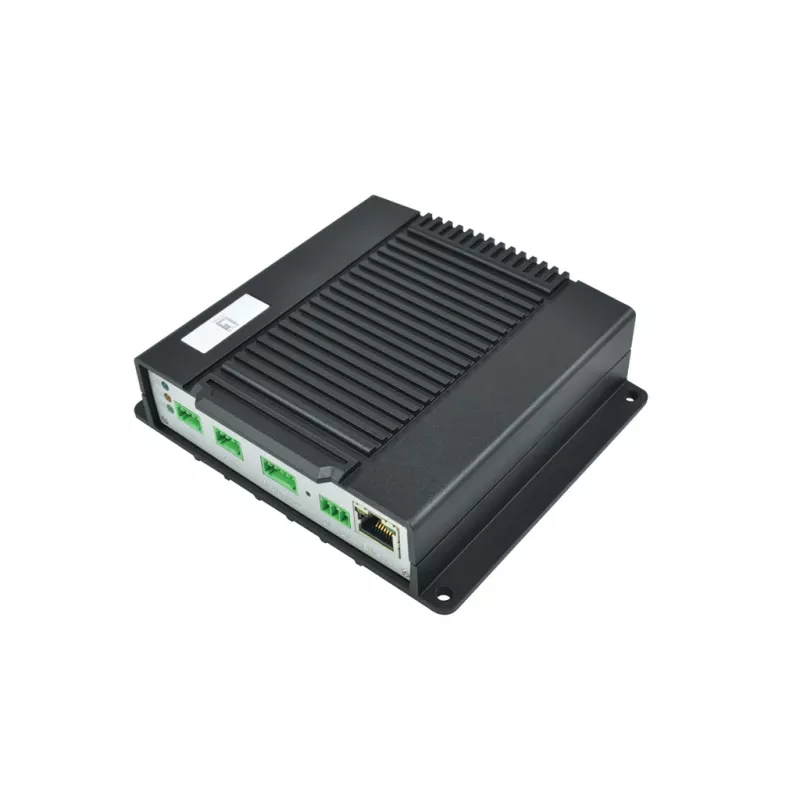

LevelOne HUBBLE 4 kanalų vaizdo koduotuvas, 802.3af PoE

Kompaktiškas DVR su RJ-45, keturiais CVBS vaizdo įėjimais ir RS-485/RS-422 valdymo palaikymu. Įrašymo įrenginys siūlo H.264 ir MJPEG glaudinimą su iki 25/30 kadrų per sekundę išvestimi ir sveria 462 g. Jis palaiko maitinimą per 12 V nuolatinę srovę arba PoE (802.3af), turi dvipuses garso linijas ir „microSD“ kortelių lizdą vietiniam saugojimui.

Privalumai

Įrenginys užtikrina realaus laiko dviejų srautų įrašymą H.264 ir MJPEG formatais, leidžiantį vienu metu naudoti pagrindinį ir antrinį srautus. Keturiuose analoginiuose kanaluose palaikoma iki 120 kadrų per sekundę bendrai D1 raiška, kiekviename kanale – iki 30 kadrų per sekundę. Tinklo suderinamumas ir PoE supaprastina diegimą, o įmontuotos RS-485/RS-422 bei DI/DO sąsajos palaiko išorinį valdymą ir aliarmų integravimą.

Pagrindinės specifikacijos

• Tinklas: RJ-45
• Vaizdo įėjimai: 4 x CVBS
• Nuoseklusis valdymas: 1 x RS-485/RS-422
• Glaudinimo formatai: H.264, MJPEG
• Kadrų dažnis: iki 25/30 kadrų per sekundę išvestis; iki 120 kadrų per sekundę bendrai D1 raiška (30 kadrų per sekundę kanale)
• Maitinimas: 12 V nuolatinė srovė arba PoE 802.3af
• Garsas: dvipusis garsas (linijinis įėjimas, linijinis išėjimas) x4
• Skaitmeniniai įėjimai/išėjimai: DI/DO x4
• Naršyklių palaikymas: IE8–11, Firefox/Chrome su VLC įskiepiu, Safari su QuickTime
• Programinė įranga: nemokamas 64 kanalų rinkinys su išmaniąja paieška
• Saugykla: „MicroSD“/„MicroSDHC“/„MicroSDXC“ lizdas
• Svoris: 462 g

Kaip naudoti

Prijunkite iki keturių analoginių kamerų prie CVBS įėjimų ir prijunkite įrašymo įrenginį prie tinklo per RJ-45. Maitinkite įrenginį naudodami 12 V nuolatinės srovės adapterį arba tiekite PoE iš suderinamo komutatoriaus. Konfigūruokite nuosekliojo valdymo nustatymus PTZ įrenginiams per RS-485/RS-422 ir nustatykite DI/DO aliarmo jutikliams. Naudokite pateiktą programinę įrangą arba palaikomas naršykles su reikiamais įskiepiais, kad pasiektumėte tiesioginį vaizdą, peržiūrą ir išmaniosios paieškos funkcijas. Jei reikia, įdėkite „MicroSD“ kortelę vietiniam įrašymui.

Rekomendacijos

Kad tinklas veiktų stabiliai ir būtų tiekiamas PoE maitinimas, naudokite PoE komutatorių, atitinkantį 802.3af standartą. Užtikrinkite, kad naršyklės įskiepiai (VLC arba QuickTime) būtų įdiegti, kai įrenginį pasiekiate per „Firefox“, „Chrome“ ar „Safari“. Naudokite aukštos kokybės „MicroSD“ korteles, pritaikytas nuolatiniam vaizdo įrašymui, ir patikrinkite DI/DO bei nuosekliąsias jungtis po įdiegimo.
