LevelOne Gigabit PoE kartotuvas, nuosekliai jungiamas, 2 PoE išėjimai, vidaus/lauko

POR-1222 Gigabit PoE-Plus kartotuvas praplečia Gigabit PoE (802.3af/at) tinklų aprėptį, leisdamas montuotojams prijungti maitinamus įrenginius už standartinės 100 m kabelio ribos. Šis 2 prievadų kartotuvas gauna maitinimą ir duomenis iš PoE maitinimo įrangos (PSE) ir suteikia du išvesties prievadus, praplečiančius tiek maitinimą, tiek tinklo duomenis dar 100 m kiekviename segmente. Jo metalinis korpusas ir IP65 klasė daro jį tinkamu naudojimui lauke ir atšiauriose aplinkose, pavyzdžiui, PoE IP skaitmeninėms iškaboms ir kitiems Gigabit PoE įrenginiams.

Privalumai

POR-1222 nereikalauja išorinio maitinimo šaltinio, nes maitinimą gauna iš PoE komutatoriaus (PSE), supaprastindamas montavimą ir mažindamas kabelių kiekį. Turėdamas vieną IN prievadą ir du OUT prievadus, įrenginys leidžia pratęsti PoE iki 200 m vienai linijai ir dar labiau padidinti aprėptį nuosekliai jungiant kelis kartotuvus. Patvarus metalinis korpusas ir IP65 reikalavimus atitinkantis dizainas užtikrina atsparumą oro sąlygoms lauko įrenginiams.

Pagrindinės specifikacijos

• Standartas: IEEE 802.3af/at (Gigabit PoE-Plus)
• Prievadai: 3 × RJ-45 (1 IN, 2 OUT)
• Maksimalus segmento pratęsimas: iki 200 m (100 m standartinis + 100 m pratęstas)
• Nuoseklus jungimas: palaikomas (maksimalus atstumas priklauso nuo maitinamo įrenginio galios reikalavimų)
• Maitinimas: visą maitinimą gauna iš PSE (nereikia išorinio adapterio)
• Korpusas: patvarus metalinis korpusas
• Apsaugos klasė: IP65
• Tipinės taikymo sritys: PoE IP skaitmeninė iškaba, Gigabit PoE maitinami įrenginiai

Kaip naudoti

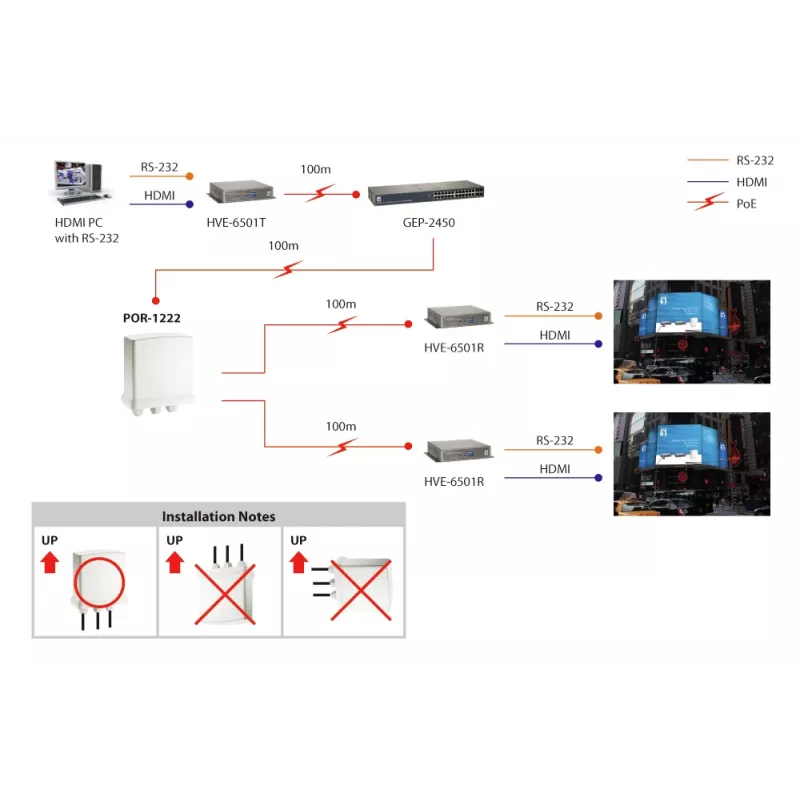

Prijunkite PoE palaikantį komutatorių ar kitą maitinimo įrangą prie POR-1222 IN prievado, naudodami standartinį Ethernet kabelį pirmajai 100 m atkarpai. Tada prijunkite OUT prievadą (-us) prie maitinamų įrenginių arba papildomų POR-1222 kartotuvų, kad pratęstumėte liniją dar 100 m kiekvienu kartotuvu. Nereikia jokios papildomos programinės įrangos ar išorinio maitinimo šaltinio; maitinimas ir duomenys perduodami per PSE. Jungiant nuosekliai, patikrinkite bendrą atstumą ir maitinamo įrenginio galios reikalavimus, kad užtikrintumėte patikimą veikimą.

Rekomendacijos

Geriausiems rezultatams pasiekti naudokite POR-1222 su Gigabit PoE-Plus (802.3at) PSE įranga ir apskaičiuokite bendrą kabelio ilgį bei įrenginių galios reikalavimus prieš jungiant kelis kartotuvus. Jei įmanoma, įrenkite įrenginį apsaugotoje vietoje ir po montavimo patikrinkite IP65 sandarumą, kad išlaikytumėte atsparumą oro sąlygoms.
