LevelOne Fast Ethernet PoE skirstytuvas, 802.3af PoE, 5-12V DC išvestis

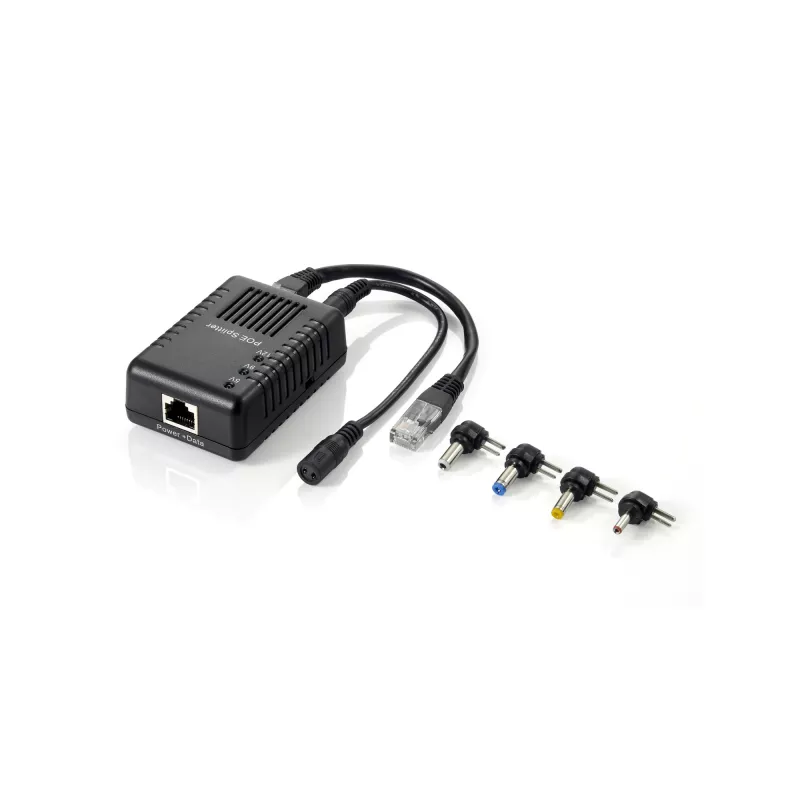

LevelOne POS-1002 PoE skirstytuvas atskiria Power over Ethernet (PoE) signalą į atskirus maitinimo ir Fast Ethernet duomenų išvestis, leidžiantį ne PoE įrenginius maitinti iš vieno PoE kabelio. Atitinkantis IEEE 802.3af standartą, skirstytuvas siūlo pasirenkamas DC išvestis (5V, 9V arba 12V) per DIP jungiklį ir turi LED maitinimo indikatorius kompaktiškame korpuse (55 mm x 80 mm x 31 mm). Jis tinkamas tiekti maitinimą ir Fast Ethernet ryšį ten, kur nėra vietinių elektros lizdų.

Privalumai

LevelOne PoE skirstytuvas sumažina įrengimo sudėtingumą ir įrangos išlaidas, tiekdamas tiek maitinimą, tiek duomenis vienu Ethernet kabeliu, o po to juos atskirdamas ne PoE įrenginiams. Jis palaiko kelias išvesties įtampas (5V/9V/12V), kad būtų suderinamas su įvairiais tinklo įrenginiais, turi apsaugą nuo trumpojo jungimo ir keičiamus maitinimo antgalius. Lengvas, kompaktiškas dizainas ir LED indikatoriai leidžia patogiai naudoti ankštose ar nuotolinėse vietose.

Tinka

• Prieigos taškams ir belaidžiams maršrutizatoriams
• IP / tinklo kameroms
• Spausdinimo serveriams ir medijos keitikliams
• Kitiems ne PoE tinklo įrenginiams, kuriems reikia 5V, 9V arba 12V DC

Pagrindinės specifikacijos

• Standartas: atitinka IEEE 802.3af
• Išvesties įtampos: 5V, 9V, 12V (pasirenkamos DIP jungikliu)
• Išvesties srovė: iki 2A esant 5V; iki 1,1A esant 9V
• Duomenys: Fast Ethernet (100 Mbps)
• Prievadai: 2 x RJ-45 Ethernet
• Matmenys: 55 mm x 80 mm x 31 mm
• Svoris: 0,076 kg
• Spalva: juoda
• Gamintojo dalies numeris (MPN): 0552040
• EAN: 4015867160701

Kaip naudoti

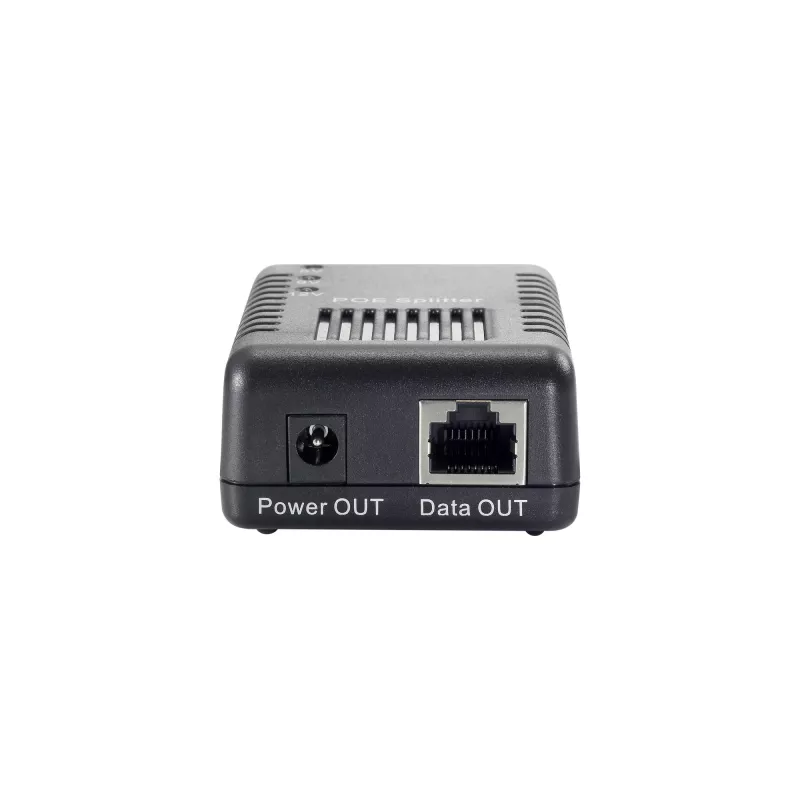

Prijunkite įeinantį PoE palaikantį Ethernet kabelį prie skirstytuvo PoE įvesties prievado. Nustatykite DIP jungiklį į reikiamą išvesties įtampą (5V, 9V arba 12V) prieš prijungdami pateiktą keičiamą antgalį, atitinkantį tikslinio įrenginio DC lizdą. Įjunkite skirstytuvo duomenų išvestį į įrenginio Ethernet prievadą, o DC antgalį – į jo maitinimo įvestį. Patikrinkite LED maitinimo indikatorių, kad patvirtintumėte maitinimo tiekimą, ir įsitikinkite, kad šaltinio PoE injektorius arba PoE komutatorius palaiko IEEE 802.3af.

Rekomendacijos

Naudokite šį PoE skirstytuvą su IEEE 802.3af atitinkančiais PoE šaltiniais ir prieš pasirinkdami DIP jungiklio padėtį patikrinkite tikslinio įrenginio įtampos ir srovės reikalavimus. Venkite viršyti nurodytas srovės ribas ir įrenkite skirstytuvą sausoje, vėdinamoje vietoje, atokiau nuo tiesioginių šilumos šaltinių.
