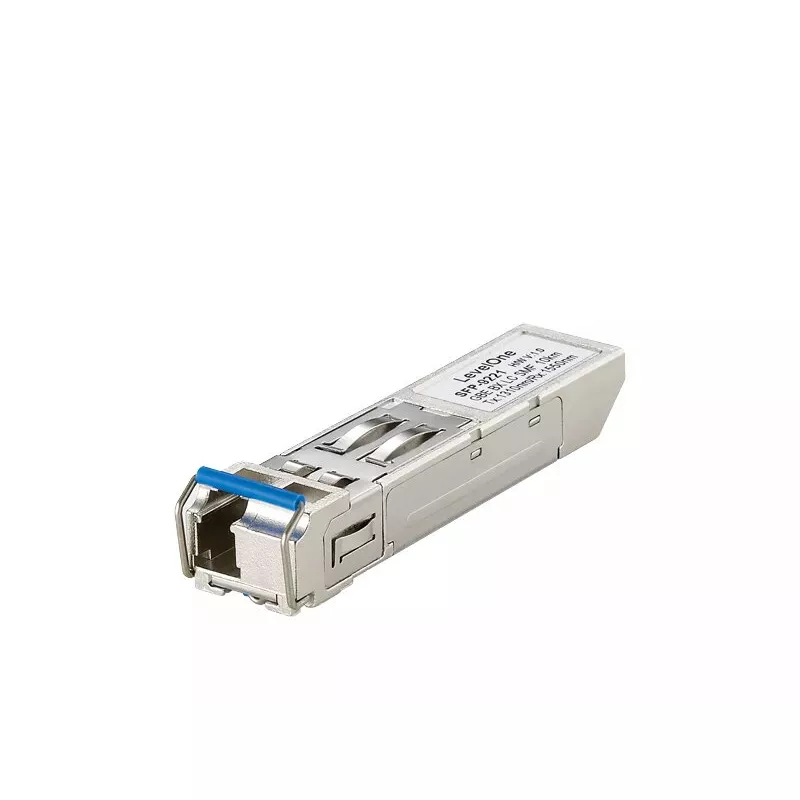

LevelOne 1.25Gbps vienmodis BIDI SFP siųstuvas-imtuvas, 10 km, TX 1310nm / RX 1550nm

LevelOne SFP-9221 yra vienmodis dvikryptis (BIDI) SFP siųstuvas-imtuvas, skirtas šviesolaidiniams tinklams. Jis palaiko duomenų perdavimo spartą iki 1,25 Gbps viena šviesolaidžio gysla iki 10 km atstumu, siųsdamas 1310 nm bangos ilgiu ir priimdamas 1550 nm. Modulis suderinamas su SFP Multi‑Source Agreement (MSA), naudoja vieną LC jungtį, jam reikalingas +3,3 V maitinimo šaltinis ir jis atitinka EN 60825‑1 lazerinės saugos standartus. Jis tinka Gigabit Ethernet ir Fibre Channel programoms ir atitinka CE/FCC reikalavimus.

Privalumai

SFP-9221 užtikrina ekonomiškai efektyvų dvikryptį perdavimą viena šviesolaidžio gysla, taip sumažindamas šviesolaidinės infrastruktūros poreikį. Jis palaiko įvairias duomenų perdavimo spartas nuo 125 Mb/s iki 1,25 Gb/s su NRZ koduote, siūlo standartinį SFP formos faktorių, skirtą karšto prijungimo montavimui, ir atitinka RoHS reikalavimus bei yra be švino. Jo LC jungtis ir MSA suderinamumas užtikrina platų sąveikumą su tinklo įranga, priimančia SFP modulius.

Tinka

• Gigabit Ethernet jungtims iki 1,25 Gbps
• Fibre Channel ryšiams (suderinama su 1,06 Gbps specifikacijomis)
• Tolimojo veikimo vienmodėms jungtims iki 10 km, naudojant vieną šviesolaidžio gyslą
• Aplinkoms, kurioms reikalingi karšto prijungimo SFP siųstuvų-imtuvų moduliai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (suderinama su MSA)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbps)
• Bangos ilgiai: TX 1310 nm, RX 1550 nm
• Pasiekiamumas: iki 10 km vienmode skaidula
• Jungtis: LC (viena)
• Maitinimas: +3,3 V; maks. srovė 0,3 A
• Standartai: IEEE 802.3z (Gigabit Ethernet), EN 60825‑1 (LAZERIO 1 klasė)
• Atitinka RoHS, be švino
• Svoris: 0,02 kg

Kaip naudoti

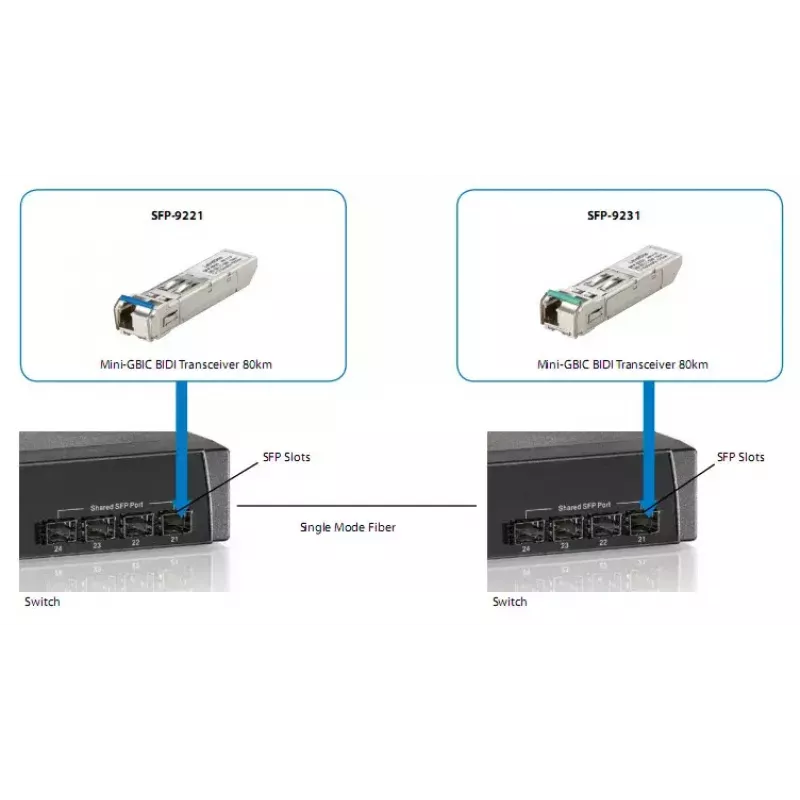

Įkiškite SFP-9221 į suderinamo komutatoriaus, maršruto parinktuvo ar siųstuvo-imtuvo lizdą, kol įrenginys yra įjungtas, pagal įrangos vadovą. Prijunkite vienmodį LC komutacinį kabelį prie modulio. Dvikrypčiam veikimui viena šviesolaidžio gysla, suporuokite šį TX‑1310/RX‑1550 modulį su papildomu SFP moduliu, kuris siunčia 1550 nm ir priima 1310 nm. Patikrinkite jungties būseną ir duomenų perdavimo spartos derėjimą priimančiajame įrenginyje ir laikykitės gamintojo nurodymų dėl karšto prijungimo procedūrų.

Rekomendacijos

Naudokite SFP-9221 suderintose BIDI porose (vienas TX 1310 / RX 1550 ir vienas TX 1550 / RX 1310) vieno pluošto jungtims; patvirtinkite suderinamumą su jūsų komutatoriumi / gamintojo programine įranga ir laikykitės ESD bei lazerinės saugos atsargumo priemonių montuodami ar prižiūrėdami modulį.
