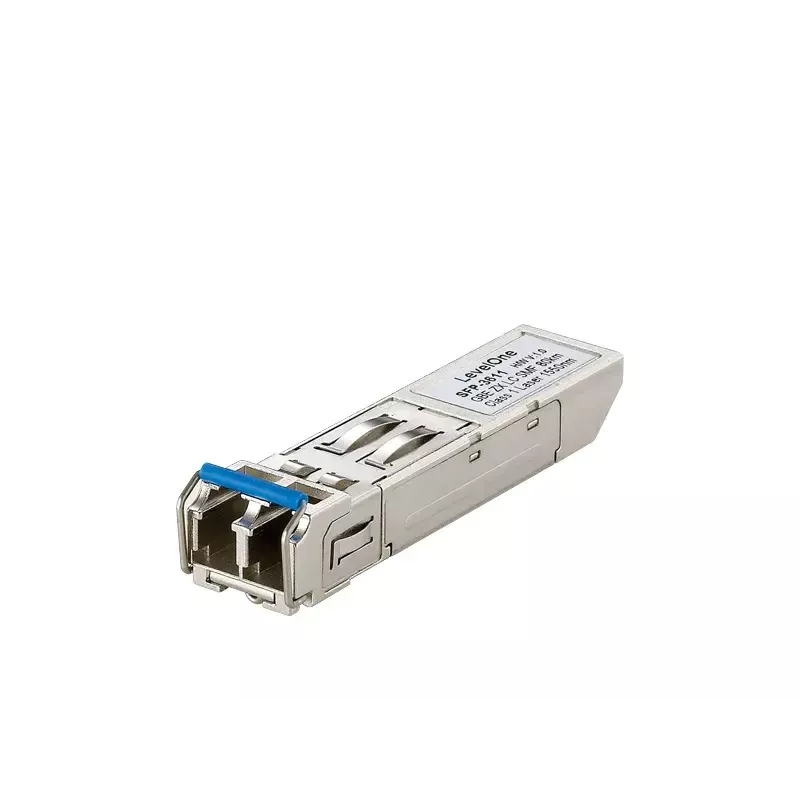

LevelOne 1.25 Gbps vienmodis SFP siųstuvas-imtuvas, 80 km, 1550 nm

LevelOne SFP-3611 yra vienmodis SFP siųstuvas-imtuvas, skirtas tolimojo ryšio šviesolaidinėms jungtims. Jis palaiko Gigabit Ethernet duomenų perdavimo spartą iki 1,25 Gbps per vieną dvipusę skaidulą, naudoja 1550 nm DFB lazerinio diodo šviesos šaltinį ir tinka standartiniams SFP prievadams su dvipuse LC jungtimi. Modulis optimizuotas 9 µm vienmodei skaidulai ir gali pasiekti iki 80 km atstumą, veikdamas iš vieno +3,3 V maitinimo šaltinio bei atitikdamas atitinkamus pramonės standartus.

Privalumai

Siųstuvas-imtuvas užtikrina ekonomišką tolimojo ryšio jungiamumą su mažo formos faktoriaus modulio suderinamumu, mažos galios veikimą esant +3,3 V įtampai ir atitiktį IEEE 802.3z bei MSA specifikacijoms. Jis naudoja DFB lazerį stabiliam 1550 nm perdavimui, suteikia aiškią kintamosios srovės jungties diferencinę elektrinę sąsają ir atitinka RoHS bei EN 60825-1 (1 lazerio klasės) saugos reikalavimus.

Tinka

• Ilgo nuotolio Gigabit Ethernet jungtims iki 80 km per vienmodę skaidulą
• WAN/metro šviesolaidinėms jungtims, kurioms reikalingas 1550 nm perdavimas

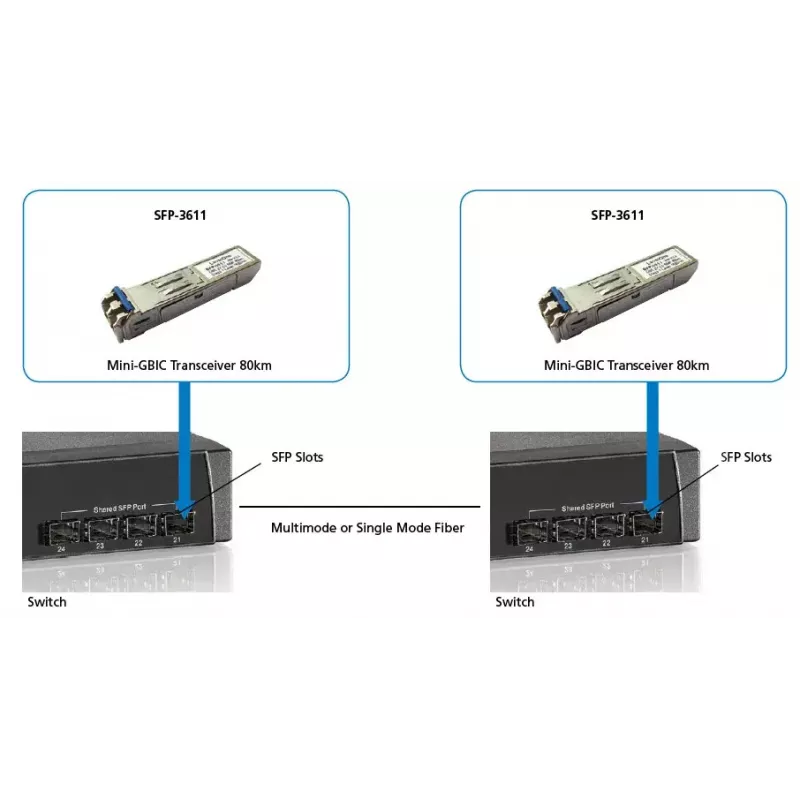

• Tinklo įrangai su SFP prievadais (komutatoriai, maršrutizatoriai, medijos keitikliai)

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 1,25 Gbps (NRZ)
• Bangos ilgis: 1550 nm (DFB lazerinis diodas)
• Maksimalus pasiekiamumas: iki 80 km per 9 µm vienmodę skaidulą
• Sąsaja: SFP su dvipuse LC jungtimi
• Maitinimas: vienas +3,3 V
• Standartai: IEEE 802.3z, MSA suderinamas; EN 60825-1 (1 lazerio klasė); RoHS

Kaip naudoti

Įstatykite SFP-3611 modulį į bet kurį suderinamą SFP lizdą savo tinklo įrenginyje, kol jis spragtelėdamas užsifiksuos. Prijunkite dvipusį LC vienmodį šviesolaidinį kabelį (9 µm) ir užtikrinkite tinkamą siuntimo/priėmimo orientaciją. Maitinkite pagrindinį įrenginį standartiniu maitinimo šaltiniu; siųstuvui-imtuvui nereikia papildomos konfigūracijos ar diegimo programinės įrangos. Stebėkite ryšio būseną per pagrindinį įrenginį, kad patvirtintumėte veikiantį 1,25 Gbps ryšį.

Rekomendacijos

Naudokite 9 µm vienmodę skaidulą su tinkamomis slopinimo charakteristikomis 80 km jungtims, prieš sujungdami patikrinkite LC jungčių švarą ir vadovaukitės savo įrangos gamintojo nurodymais dėl SFP suderinamumo ir akių saugos procedūrų pagal EN 60825-1.
