LevelOne 1,25 Gbps vienmodis SFP siųstuvas-imtuvas, 20 km, 1310 nm

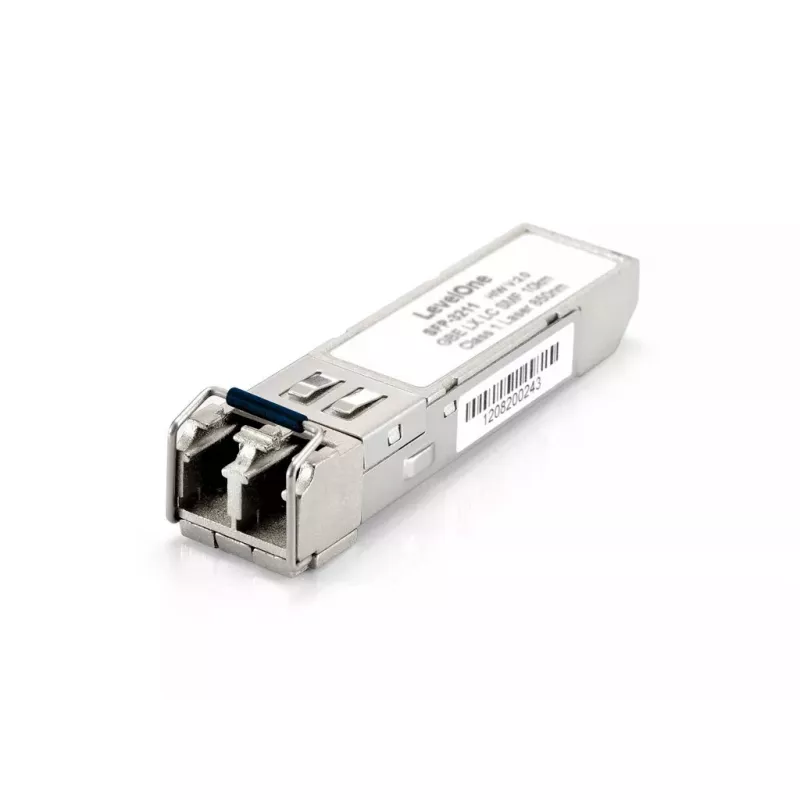

„LevelOne SFP-3211“ yra vienmodis SFP siųstuvas-imtuvas, skirtas Gigabit Ethernet ir vienmodėms šviesolaidinėms jungtims. Jis palaiko iki 1,25 Gbps dvikryptį duomenų perdavimą per dvipusę LC jungtimi prijungtą vieną 9 µm skaidulą ir naudoja 1310 nm FP lazerinį diodą. Modulis atitinka IEEE 802.3z ir MSA specifikacijas, jam reikalingas vienas +3,3 V maitinimo šaltinis.

Privalumai

Siųstuvas-imtuvas pasižymi kompaktiška, MSA atitinkančia SFP forma, turi kintamos/nuolatinės srovės diferencinę elektrinę sąsają ir bešvinę RoHS konstrukciją. Jis veikia „įjunk ir naudok“ principu be papildomos konfigūravimo programinės įrangos ir yra sukurtas taip, kad atitiktų akių saugos reikalavimus pagal LAZERIO 1 klasę (EN60825-1). Įrenginys suderina standartinį Gigabit Ethernet suderinamumą su paprastais maitinimo reikalavimais.

Tinka

• Gigabit Ethernet vienmodėms šviesolaidinėms jungtims
• „Fiber Channel“ programoms, suderinamoms su nurodytais duomenų perdavimo greičiais

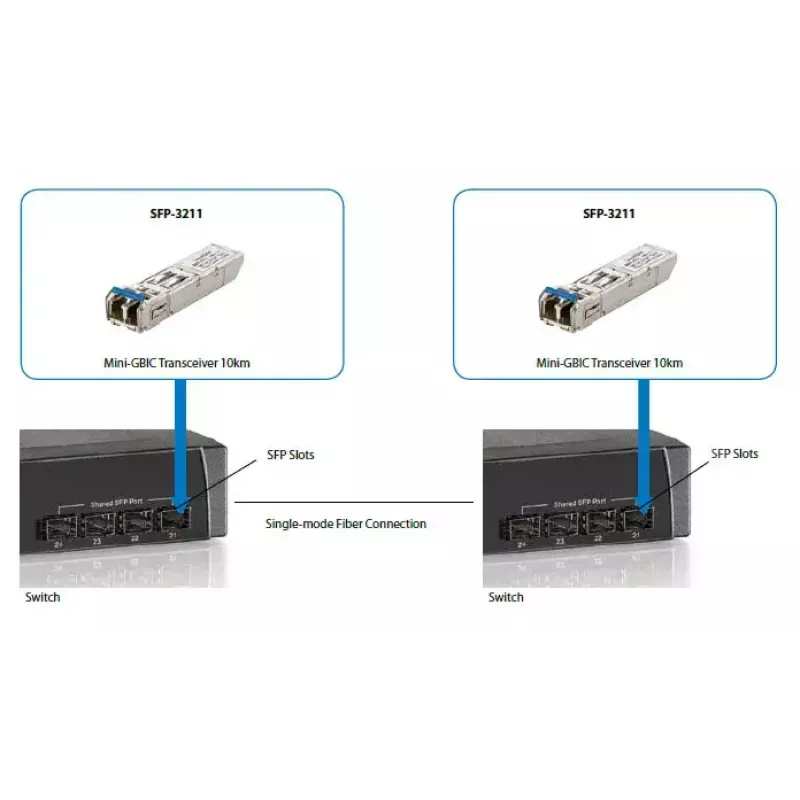

• Tinklo įrangai, turinčiai SFP lizdus (komutatoriams, maršrutizatoriams, laikmenų keitikliams)

Pagrindinės specifikacijos

• Modelis: LevelOne SFP-3211
• Duomenų perdavimo sparta: 1,25 Gbps (NRZ)
• Bangos ilgis: 1310 nm (FP lazerinis diodas)
• Jungtis: dvipusė LC
• Skaidulos tipas: vienmodė (9 µm)
• Maitinimo šaltinis: +3,3 V
• Formos faktorius: SFP, atitinkantis MSA

Kaip naudoti

Įkiškite SFP-3211 modulį į suderinamą tinklo įrenginio SFP lizdą, kol spragtelėdamas užsifiksuos. Prijunkite vienmodį dvipusį LC šviesolaidinį kabelį (9 µm) prie modulio, užtikrindami teisingą siuntimo / priėmimo orientaciją. Įjunkite pagrindinį įrenginį su standartiniu +3,3 V maitinimu, kurį jau tiekia SFP lizdas; jokia papildoma konfigūravimo programinė įranga nereikalinga. Patikrinkite ryšį ir duomenų perdavimą naudodami pagrindinio įrenginio būsenos indikatorius arba tinklo valdymo įrankius.

Rekomendacijos

Modulį įdiekite ir išimkite, kai pagrindinis įrenginys išjungtas, jei įrenginio dokumentacijoje rekomenduojama apsauga nuo karštojo keitimo; kai nenaudojate, laikykite šviesolaidines jungtis švarias ir uždengtas gaubteliais, kad išlaikytumėte ryšio kokybę ir akių saugos atitiktį.
