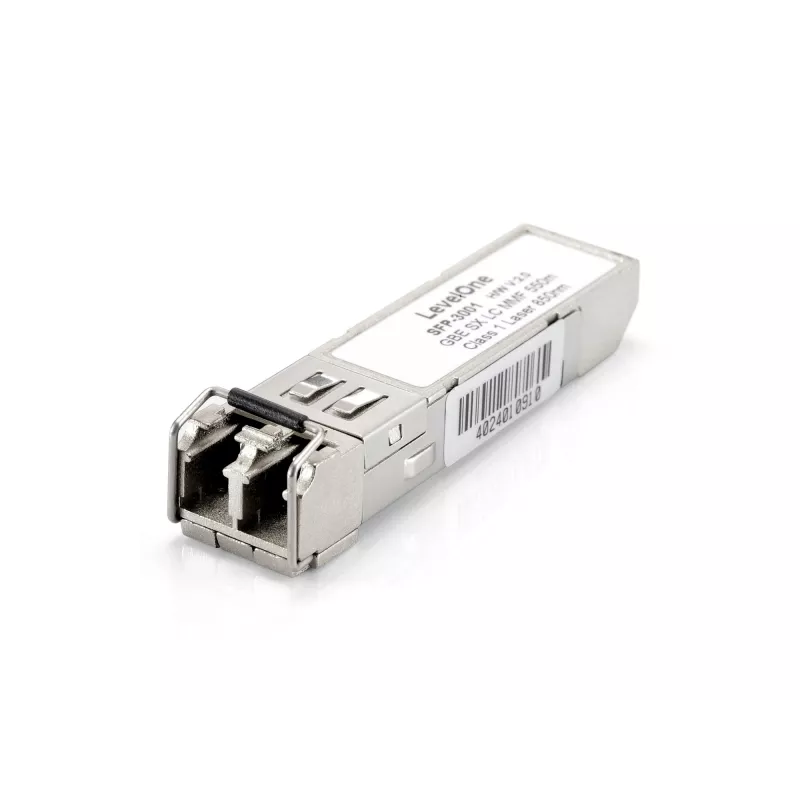

„LevelOne“ 1,25 Gbps daugiamodis SFP siųstuvas-imtuvas, 500 m, 850 nm

„LevelOne SFP-3001“ yra daugiamodis SFP siųstuvas-imtuvas, skirtas Gigabit Ethernet ir šviesolaidinio kanalo programoms. Jis palaiko dvikryptį duomenų perdavimą iki 1,25 Gbps vienu dvipusiu šviesolaidžio branduoliu ir yra suderinamas su 50/62,5 µm daugiamodžiu šviesolaidžiu, užtikrinant ryšį iki 500–550 metrų. Modulis naudoja 850 nm VCSEL šviesos šaltinį, reikalauja vieno +3,3 V maitinimo šaltinio ir atitinka atitinkamus pramonės standartus, įskaitant IEEE 802.3z, MSA ir EN 60825-1 lazerio saugai.

Privalumai

„SFP-3001“ siūlo kompaktišką SFP formos faktoriaus suderinamumą, kad būtų lengva įdiegti karšto prijungimo būdu, mažai energijos naudojantį veikimą nuo vieno +3,3 V maitinimo šaltinio ir atitiktį kelių šaltinių susitarimui (MSA), užtikrinant platų suderinamumą. Su 850 nm VCSEL ir dvipuse LC jungtimi jis užtikrina patikimą daugiamodžio šviesolaidžio jungtį ir atitinka RoHS reikalavimus bei 1 klasės lazerio saugos standartus.

Tinka

• Gigabit Ethernet jungtims ir jungikliams
• Trumpojo nuotolio šviesolaidinio kanalo jungtims duomenų centruose
• Tinklo įrangai, kuriai reikalingi SFP karšto prijungimo siųstuvai-imtuvai

Pagrindinės specifikacijos

• Gamintojas: LEVELONE; Modelis: SFP-3001
• Sąsajos tipas: SFP; Jungtis: Dvipusė LC
• Bangos ilgis: 850 nm VCSEL
• Didžiausias duomenų perdavimo greitis: 1,25 Gbps (1250 Mbit/s)
• Didžiausias pasiekiamumas (daugiamodis 50/62,5 µm): iki 500–550 m
• Maitinimo šaltinis: Vienas +3,3 V
• Standartai: IEEE 802.3z, atitinka MSA, EN 60825-1 (LAZERIO 1 klasė), RoHS
• Matmenys: 57 mm × 12 mm × 13,7 mm; Svoris: 0,02 kg

Kaip naudoti

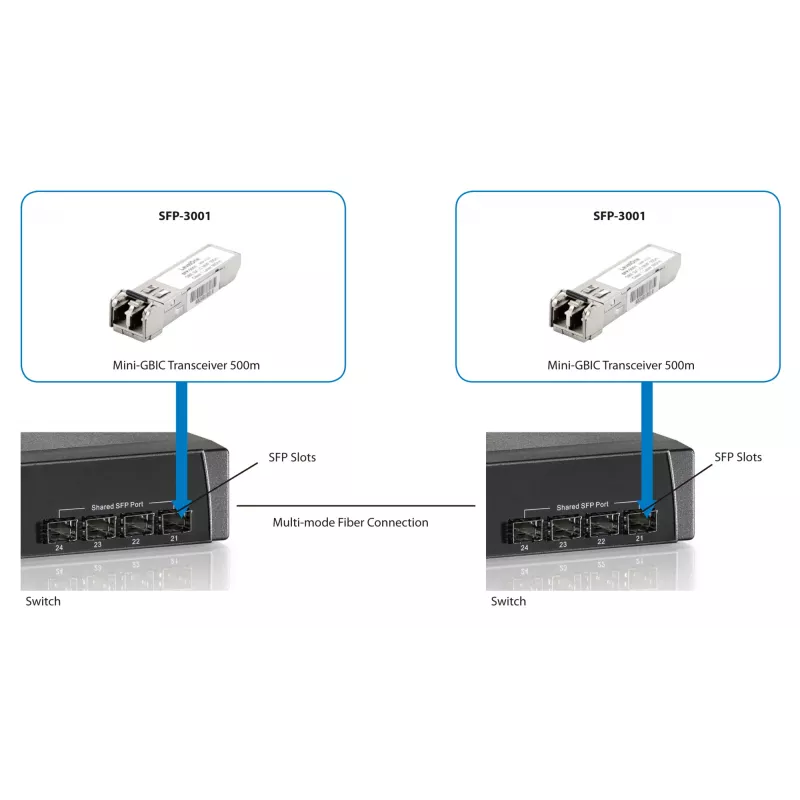

Įdėkite SFP-3001 modulį į suderinamą SFP lizdą ant jungiklio, maršruto parinktuvo arba prievado, palaikančio siųstuvą-imtuvą, kol užsifiksuos; prijunkite dvipusius daugiamodžius LC šviesolaidžio kabelius (50/62,5 µm) prie modulio prievadų, užtikrindami teisingą TX/RX orientaciją. Pateikite +3,3 V maitinimą per priimančią įrangą; papildomos konfigūravimo programinės įrangos nereikia. Patikrinkite ryšio būseną priimančios įrangos šviesos dioduose arba valdymo sąsajoje ir išbandykite ryšio greitį bei jungiamumą po įdiegimo.

Rekomendacijos

Naudokite šį siųstuvą-imtuvą su suderinamu daugiamodžiu šviesolaidžiu (50/62,5 µm) ir LC jungtimis, laikykite dulkių dangtelius, kai neprijungta, vadovaukitės EN 60825-1 lazerio saugos instrukcijomis ir užtikrinkite, kad priimanti įranga palaiko SFP MSA modulius ir reikiamą ryšio greitį.
