Lenovo RAID 940-16I RAID valdiklis PCI Express x4 4.0 12 Gbit/s

Santrauka
„ThinkSystem RAID 940“ šeima PCIe 4.0 12 Gbps SAS RAID valdikliai yra didelio našumo RAID luste (ROC) adapteriai, skirti prijungti prie serverio viduje esančių diskų. Šie adapteriai palaiko RAID lygius 0, 1, 10, 5, 50, 6 ir 60 bei turi platų RAS ir valdymo funkcijų sąrašą.
Šiame produkto vadove pateikiama esminė priešpardaviminė informacija, padedanti suprasti „ThinkSystem RAID 940-8i“, „16i“ ir „32i“ adapterius, jų pagrindines funkcijas, specifikacijas ir suderinamumą. Šis vadovas skirtas techniniams specialistams, pardavimų specialistams, pardavimų inžinieriams, IT architektams ir kitiems IT profesionalams, norintiems daugiau sužinoti apie adapterius ir apsvarstyti jų naudojimą IT sprendimuose.

Įvadas
„ThinkSystem RAID 940“ šeima PCIe 4.0 12 Gbps SAS RAID valdikliai yra didelio našumo RAID luste (ROC) serverių adapteriai, skirti prijungti prie serverio viduje esančių diskų. Šie adapteriai palaiko RAID lygius 0, 1, 10, 5, 50, 6 ir 60 bei turi platų RAS ir valdymo funkcijų sąrašą.

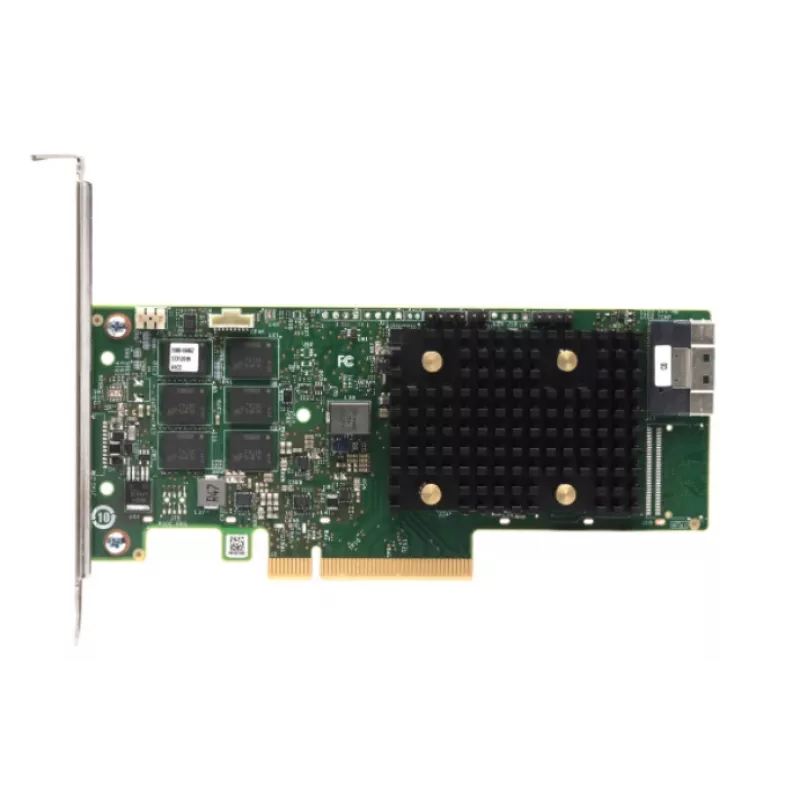

„ThinkSystem RAID 940-16i“ pavaizduotas toliau esančiame paveikslėlyje.

Ar žinojote?
Visi RAID 940 serijos adapteriai turi PCIe 4.0 pagrindinio kompiuterio sąsają, kuri padvigubina pralaidumą tarp serverio ir adapterio, palyginti su ankstesnės kartos RAID 930 adapteriais. Tai pagerina bendrą saugojimo posistemio našumą, palaikant iki 3 milijonų IOPS (JBOD režimu) ir iki 3 milijonų IOPS RAID (atsitiktinis skaitymas).
RAID luste pagrįsti valdikliai, tokie kaip RAID 940 adapteriai, turi specialų procesorių, kuris perkelia visas RAID funkcijas nuo serverio procesoriaus. Naudojant aparatinį spartinimą RAID 5 ir 6 operacijoms bei iki 8 GB specialios atminties podėliui, 940-8i, 16i ir 32i siūlo aukščiausią našumą „ThinkSystem“ serveriams.

Dalies numerio informacija
Toliau pateiktoje lentelėje nurodyti adapterių užsakymo dalių numeriai.
Lentelėje pateikiami RAID 940 adapterių funkcijų kodai, užsakomi su įjungta „Tri-Mode“ funkcija. Tri-Mode leidžia palaikyti SAS, SATA ir NVMe diskų prijungimą prie adapterio, kaip aprašyta funkcijų skyriuje.

Lenovo RAID 940-16I. Palaikomos saugojimo diskų sąsajos: SAS, Serial ATA, Pagrindinio kompiuterio sąsaja: PCI Express x4. RAID lygiai: 0, 1, 5, 10, 50, 60, Duomenų perdavimo sparta: 12 Gbit/s, Formos koeficientas: Low-Profile MD2 PCIe AIC
