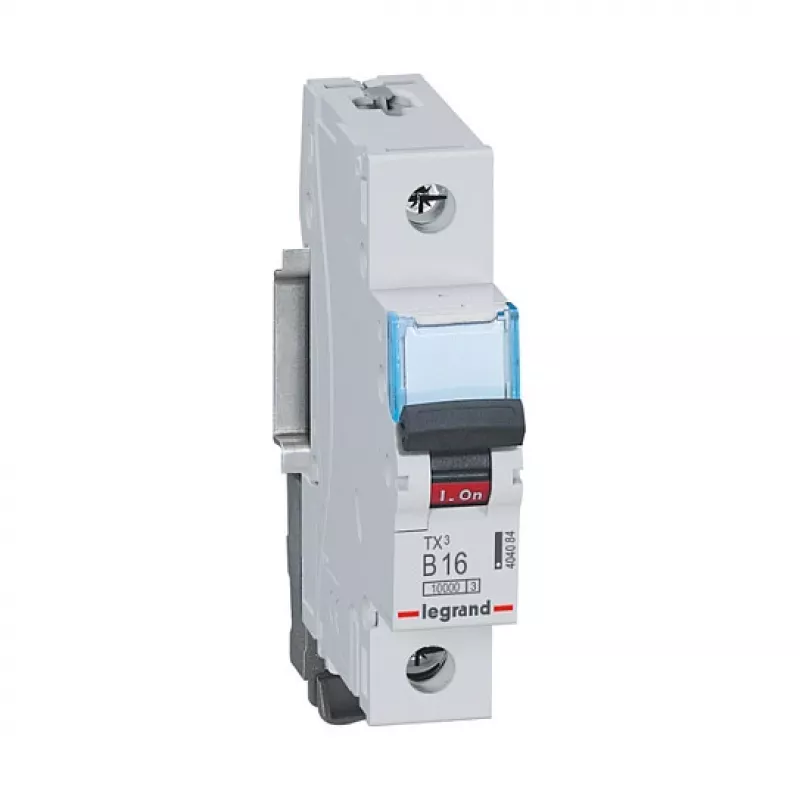

Legrand TX3 MCB B16 1 poliaus 10kA 230/400V 1 modulis

Apsauga elektros grandinėms nuo perkrovų ir trumpųjų jungimų yra labai svarbi bet kokioje gyvenamosios ar komercinės paskirties instaliacijoje. Legrand TX3 mini grandinės pertraukiklis (MCB) B16 1 poliaus 10kA 230/400V 1 modulis užtikrina patikimą apsaugą kompaktiško 1 modulio pločio, todėl idealiai tinka skirstomiesiems skydams, kur erdvė yra ribota. Esant vardinei srovei 16 A ir B tipo atjungimo charakteristikai, jis puikiai tinka apšvietimo grandinių ir kištukinių lizdų grandinių su vidutinėmis įjungimo srovėmis apsaugai.

Kam jis skirtas

Šis MCB skirtas elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia patikimos grandinių apsaugos gyvenamosiose, komercinėse ir lengvosios pramonės patalpose. Jis ypač tinka įrenginiams, atitinkantiems IEC/EN 60898-1 standartus, ir ten, kur pageidaujamas montavimas ant DIN bėgelio.

Pagrindinės savybės

• 1 poliaus konstrukcija su 1 modulio pločiu (17,7 mm) taupanti vietą
• B tipo atjungimo charakteristika: atjungia esant 3–5 kartų vardinei srovei, užtikrinant greitą reakciją į trumpuosius jungimus
• Vardinė srovė 16 A, vardinė įtampa 230/400 V AC, dažnis 50/60 Hz
• Trumpojo jungimo išjungimo galia (Icn) 10 kA užtikrina tvirtą apsaugą
• Energijos ribojimo klasė 3 užtikrina puikų srovės ribojimą, sumažindama praleidžiamą energiją
• Sraigtiniai gnybtai priima standžius laidus 1–25 mm² ir lanksčius laidus 1–16 mm²
• IP40 korpuso apsauga ir IP20 gnybtų apsauga saugiam darbui
• Platus darbinės temperatūros diapazonas nuo -25°C iki +70°C
• Elektros atsparumas 10 000 ciklų ilgam tarnavimo laikui
• Atitinka IEC/EN 60898-1 standartus

Specifikacijos

• Prekės ženklas: Legrand
• Serija: TX3
• Modelis: 404084
• Produkto tipas: Mini grandinės pertraukiklis (MCB)
• Polių skaičius: 1
• Atjungimo charakteristika: B
• Vardinė srovė: 16 A
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Trumpojo jungimo išjungimo galia (Icn): 10 kA
• Energijos ribojimo klasė: 3
• Montavimo tipas: DIN bėgelis
• Modulio plotis: 1 modulis (17,7 mm)
• Jungties tipas: Sraigtiniai gnybtai
• Gnybtų talpa (standūs laidai): 1–25 mm²
• Gnybtų talpa (lankstūs laidai): 1–16 mm²
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: -25°C iki +70°C
• Standartai: IEC/EN 60898-1
• Elektros atsparumas: 10 000 ciklų

Patarimai

Montuodami įsitikinkite, kad MCB tinkamai pritvirtintas ant DIN bėgelio, o gnybtai priveržti pagal gamintojo specifikacijas. Grandinėms su didelėmis įjungimo srovėmis (pvz., varikliai, transformatoriai) apsvarstykite C arba D tipo charakteristiką. Visada patikrinkite, ar trumpojo jungimo srovė įrengimo vietoje neviršija 10 kA.
