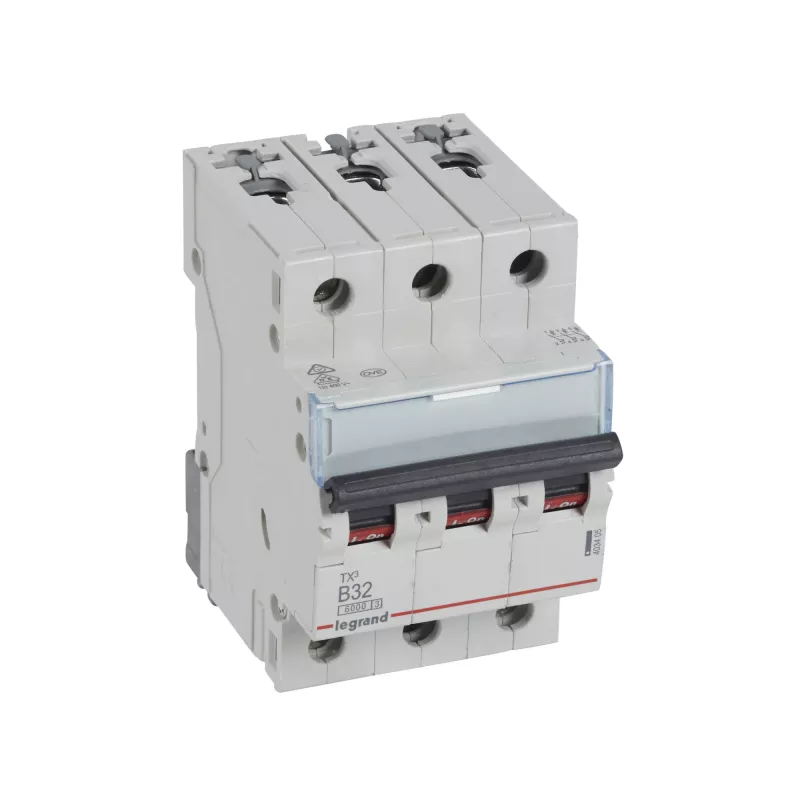

Legrand Tx3 LS-Schalter B32A 6kA 3-pole (403405) grandinės pertraukiklis

Legrand Tx3 LS-Schalter B32A 6kA 3-pole yra kompaktiškas miniatiūrinis grandinės pertraukiklis, skirtas apšvietimo ir elektros grandinių apsaugai gyvenamuosiuose ir komerciniuose skirstymo skyduose. Su B išjungimo charakteristika ir 32 A vardine srove šis įtaisas užtikrina patikimą viršsrovių ir trumpųjų jungimų atjungimą iki 6 kA. Trijų polių konfigūracija leidžia vienu metu atjungti visas fazes, todėl jis tinka trifazėms grandinėms ir moduliniam DIN bėgelio montavimui skirstymo spintose.

Privalumai

Pertraukiklis sujungia aiškią B tipo išjungimo kreivę su 32 A vardine srove, siūlydamas jautrią apsaugą nuo vidutinių paleidimo srovių, kartu užtikrindamas patikimą gedimų šalinimą aukščiau esančioje grandinės dalyje. 6 kA atjungimo geba atitinka bendruosius saugos reikalavimus mažoms instaliacijoms ir suteikia patikimą pertraukimo galimybę trumpojo jungimo atveju. Trijų polių konstrukcija užtikrina koordinuotą fazių izoliaciją ir supaprastina laidų prijungimą trifazėse sistemose. Kompaktiška modulinė forma yra suderinama su standartiniu DIN bėgelio montavimu ir tvarkingai integruojama į skirstymo skydus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite grandinės pertraukiklį ant standartinio DIN bėgelio skirstymo spintoje, laikydamiesi vietinių elektros įrenginių normų. Prijunkite įeinančius maitinimo laidus prie linijos gnybtų, o apkrovos laidus – prie apkrovos pusės, užtikrindami teisingą fazių seką trifazėms sistemoms. Priveržkite gnybtus pagal gamintojo rekomenduojamas sukimo momento vertes ir patikrinkite mechaninį užsifiksavimą ant bėgelio. Po laidų prijungimo perjunkite pertraukiklį į ON padėtį ir išbandykite grandinę be apkrovos, tuomet palaipsniui didinkite apkrovą, stebėdami tinkamą veikimą ir ar nėra nereikalingų išjungimų.

Rekomendacijos

Naudokite šį pertraukiklį grandinėse, kuriose tinka B charakteristika – tipinėse apšvietimo ir bendrosios paskirties elektros grandinėse su ribotomis paleidimo srovėmis. Derinkite su aukščiau ir žemiau esančiais apsauginiais įtaisais, kad prireikus būtų užtikrintas selektyvumas, ir laikykitės vietinių taisyklių, parinkdami laidininkus bei apsauginius įtaisus pagal nuolatinę srovę ir gedimų sąlygas.
