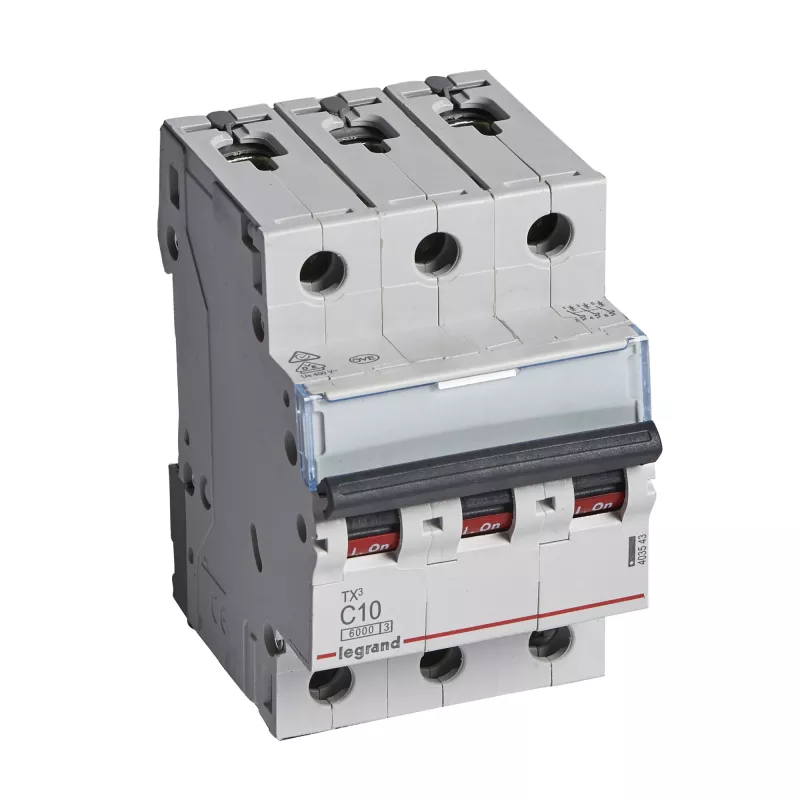

Legrand TX3 grandinės pertraukiklis Miniatiūrinis grandinės pertraukiklis Tipas C 3

Legrand Tx3 C10A 3 polių miniatiūrinis grandinės pertraukiklis skirtas patikimai trifazių žemos įtampos elektros grandinių apsaugai. Turintis C charakteristiką ir 10 A vardinę srovę, šis 3 modulių įtaisas užtikrina apsaugą nuo viršsrovių ir trumpųjų jungimų gyvenamosiose bei lengvosios komercinės paskirties instaliacijose. Jo 6 kA trumpojo jungimo išjungimo geba ir kompaktiškas DIN bėgelio formos faktorius daro jį tinkamu skirstomiesiems skydams, kur svarbu erdvė ir saugumas.

Privalumai

Grandinės pertraukiklis sujungia apibrėžtą išjungimo kreivę (C tipas) su 10 A vardine srove, užtikrindamas selektyvų atsaką į perkrovas ir vidutinius trumpuosius jungimus, išvengiant nereikalingų išjungimų dėl variklių paleidimo srovių. 3 polių konfigūracija leidžia vienu metu atjungti visas fazes, padidindama saugumą trifazėse grandinėse. 6 kA išjungimo geba atitinka įprastus reikalavimus buitiniams ir mažiems komerciniams elektros tinklams. 3 modulių plotis palengvina montavimą standartinėse skirstomosiose dėžėse ir palaiko tvirtinimą ant DIN bėgelio, kad skydo surinkimas būtų paprastas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite grandinės pertraukiklį ant standartinio DIN bėgelio skirstomojoje lentoje, užtikrindami teisingą lygiavimą ir saugų fiksatoriaus užsifiksavimą. Prijunkite įeinančius ir išeinančius laidus prie atitinkamų fazių gnybtų, laikydamiesi tinkamo priveržimo momento ir užtikrindami, kad visos jungtys atliekamos išjungus maitinimą. Naudokite pertraukiklį apsaugoti numatytą trifazę grandinę, nustatydami jį į ĮJUNGTA padėtį normaliam darbui ir IŠJUNGTA – techninei priežiūrai ar trikčių šalinimui. Po bet kokio gedimo pašalinimo patikrinkite grandinę prieš grąžindami pertraukiklį į eksploataciją.

Rekomendacijos

Įsitikinkite, kad 10 A vardinė srovė ir C išjungimo kreivė atitinka numatytos grandinės apkrovos charakteristikas. Derinkite su prieš srovę esančiais apsaugos įtaisais, kad prireikus išlaikytumėte selektyvumą. Periodiškai tikrinkite gnybtų priveržimą ir izoliacijos vientisumą skirstomojoje lentoje. Įrenginiams, veikiamiems didelių gedimų lygių ar specialių reglamentų, vadovaukitės taikomais standartais ir kvalifikuotu elektriku.
