Legrand TX3 grandinės pertraukiklis Miniatiūrinis grandinės pertraukiklis Tipas B 3

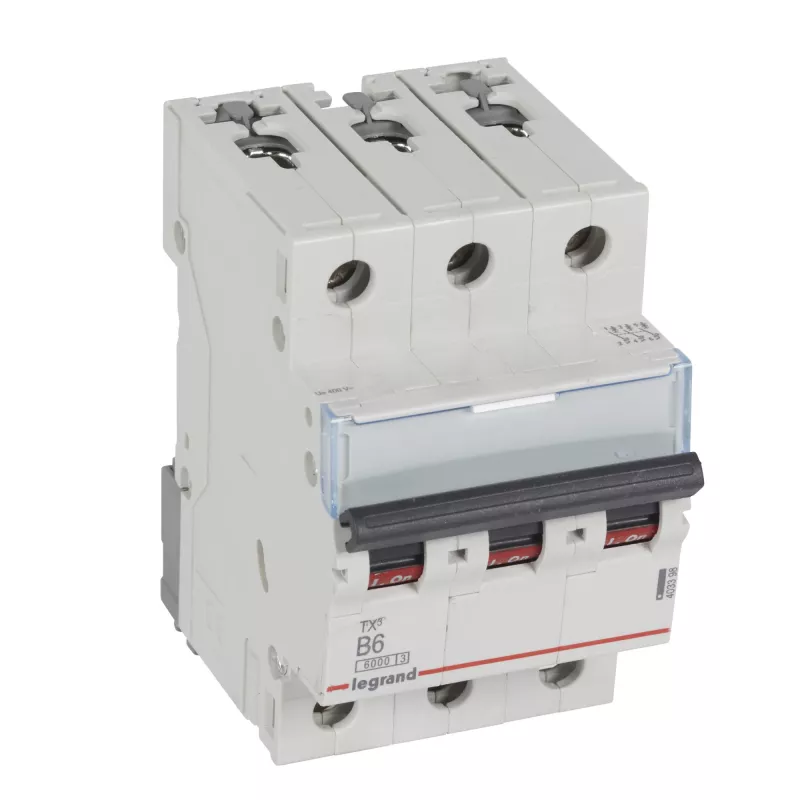

„Legrand Tx3“ 3 polių grandinės pertraukiklis B6A užtikrina termomagnetinę trifazių elektros įrenginių apsaugą. Sukurtas montuoti modulinėse skirstomosiose plokštėse, šis kompaktiškas įtaisas nutraukia gedimo sroves ir riboja perkrovas iki nurodytos trūkimo gebos. B charakteristikos kreivė siūlo greitą atjungimą trumpojo jungimo atvejais, kartu išlaikant toleranciją laikinoms variklių ir transformatorių įsijungimo srovėms, todėl tinka mišrioms gyvenamųjų ir lengvųjų komercinių elektros grandinių sąlygoms.

Privalumai

Įtaisas sujungia terminį ir magnetinį išjungimą viename kompaktiškame modulyje, patikimai apsaugodamas nuo perkrovų ir trumpojo jungimo. Jo trijų polių konstrukcija leidžia vienu metu atjungti visas fazes ir išlaikyti sistemos saugą. Kompaktiška forma ir suderinamumas su DIN bėgeliu supaprastina montavimą ir taupo vietą skirstomosiose plokštėse. Nurodyta trūkimo geba užtikrina saugų gedimo srovių, būdingų buitinėms ir mažoms komercinėms sistemoms, nutraukimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite grandinės pertraukiklį ant standartinio DIN bėgelio skirstomojoje plokštėje, užtikrindami teisingą fazių ir nulinio laido prijungimą pagal vietinius elektros kodeksus. Prijunkite maitinimo ir apkrovos laidus prie atitinkamų gnybtų ir priveržkite gnybtus gamintojo rekomenduojamu sukimo momentu. Po montavimo perjunkite įtaisą į ON padėtį ir patikrinkite veikimą, patikrindami grandinės vientisumą ir atlikdami būtinus paleidimo bandymus. Saugumo sumetimais prieš montavimą ar techninę priežiūrą atjunkite maitinimą ir laikykitės taikomų taisyklių.

Rekomendacijos

Naudokite šį grandinės pertraukiklį, kai tinkama B kreivės termomagnetinė charakteristika – būdinga bendrosios paskirties grandinėms ir grandinėms su vidutinėmis įsijungimo srovėmis. Patikrinkite, ar vardinė srovė ir trūkimo geba atitinka įrenginio numatomą gedimo lygį, ir suderinkite su išankstiniais bei paskesniais apsaugos įtaisais selektyviam išjungimui, jei reikia.
