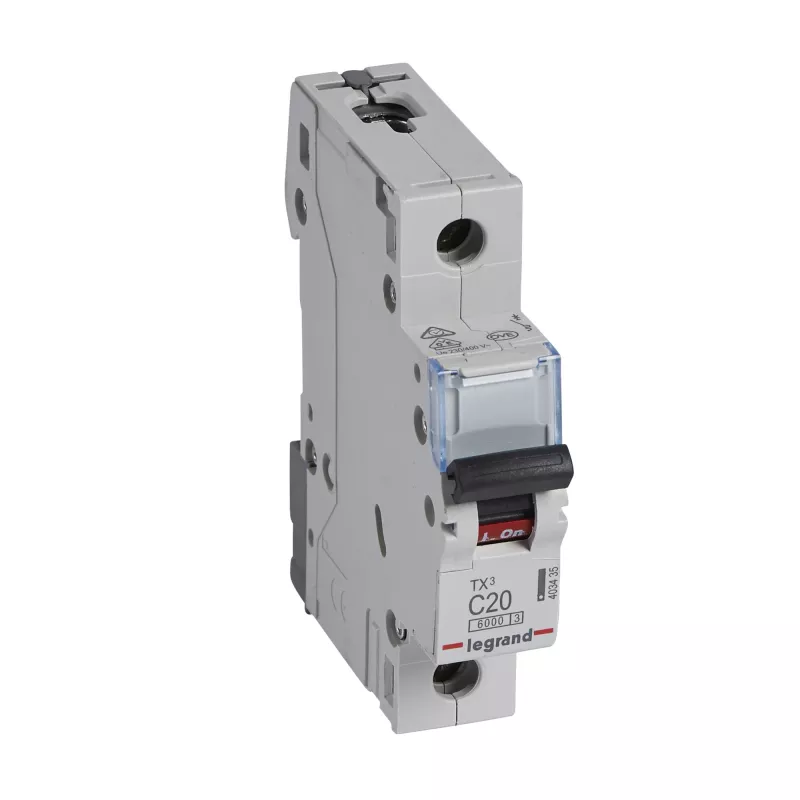

Legrand TX3 grandinės pertraukiklis Miniatiūrinis grandinės pertraukiklis C tipas 1

Legrand Tx3 C20A yra vienpolis miniatiūrinis grandinės pertraukiklis (1M), turintis C charakteristiką, vardinę 20 A srovę ir vardinę išjungimo gebą 6 kA. Jis skirtas apsaugai nuo viršsrovių ir trumpojo jungimo gyvenamosiose ir lengvos komercinės paskirties elektros instaliacijose. Įrenginys suderinamas su standartiniu DIN bėgelio montavimu ir užtikrina atskirų grandinių, tokių kaip apšvietimas, kištukiniai lizdai ir smulkūs prietaisai, apsaugą.

Privalumai

Pertraukiklis sujungia kompaktišką 1M plotį su C tipo išjungimo kreive, tinkančia varžinėms ir vidutiniškai indukcinėms apkrovoms, užtikrindamas patikimą apsaugą tipinėms buitinėms ir biuro grandinėms. Jo 6 kA išjungimo geba atitinka įprastus instaliacijos reikalavimus trumpojo jungimo nutraukimui, o suderinamumas su DIN bėgeliu užtikrina paprastą montavimą ir keitimą standartiniuose skirstomuosiuose skyduose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Montuokite Legrand Tx3 C20A ant standartinio DIN bėgelio skirstomajame skyde, užtikrindami teisingą orientaciją ir patikimą mechaninį pritvirtinimą. Prijunkite linijos laidininką prie maitinimo gnybto, o apkrovos laidininką – prie apkrovos gnybto, laikydamiesi tinkamų sukimo momento verčių ir vietinių laidų instaliavimo taisyklių. Po laidų prijungimo perjunkite pertraukiklį į ON padėtį ir patikrinkite grandinės vientisumą bei teisingą apsaugos veikimą, atlikdami bandymą be apkrovos. Reguliari apžiūra turėtų būti atliekama vizualiai ir funkciškai pagal vietinius elektros saugos standartus.

Rekomendacijos

Pritaikykite C20A charakteristiką prie numatomo apkrovos tipo ir paleidimo srovių; varikliams arba stipriai indukcinėms apkrovoms patikrinkite selektyvumą ir, jei reikia, apsvarstykite kitokią išjungimo kreivę. Užtikrinkite, kad skirstomasis skydas ir prieš srovę esančios apsaugos koordinacija atitiktų taikomus elektros kodeksus, o įrengimą ir priežiūrą atliktų kvalifikuotas elektrikas.
