Legrand TX3 automatinis jungiklis Miniatiūrinis automatinis jungiklis C tipo 1

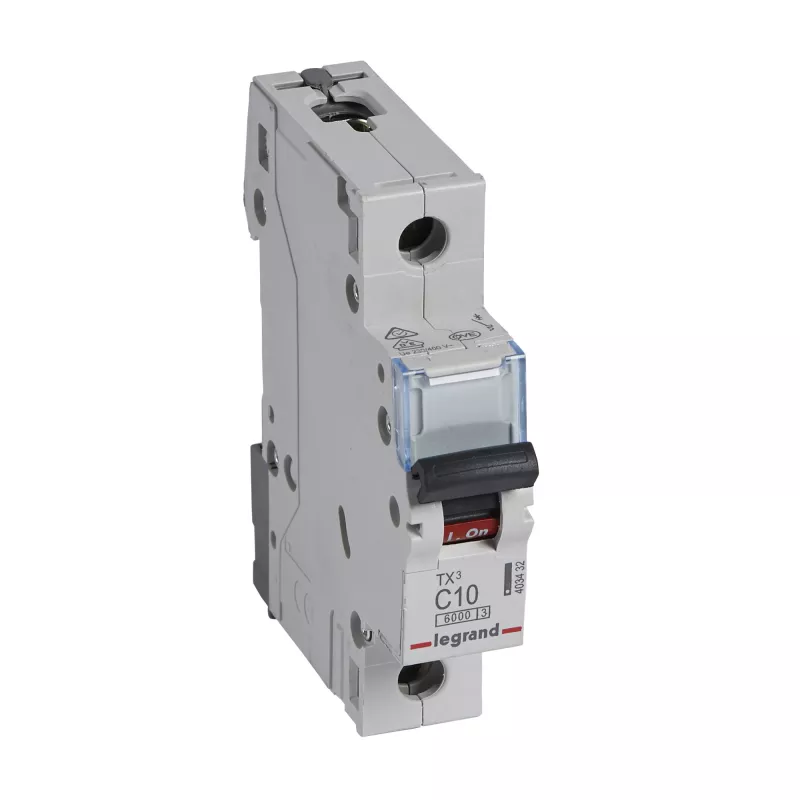

Legrand Tx3 C10A yra vienpolis miniatiūrinis automatinis jungiklis su C išjungimo charakteristika ir 10 A vardine srove. 6 kA išjungimo geba ir kompaktiškas 1 modulio plotis – šis įtaisas skirtas apsaugai nuo viršsrovių ir trumpųjų jungimų gyvenamosiose ir komercinėse elektros instaliacijose. Jungiklis tinkamas montuoti ant standartinių DIN bėgelių skirstomuosiuose skyduose ir paprastai naudojamas atskirų grandinių, tokių kaip apšvietimas, kištukiniai lizdai ir nedidelių prietaisų grandinės, apsaugai.

Privalumai

Tx3 C10A užtikrina patikimą termomagnetinę apsaugą su C charakteristika, kuri subalansuoja jautrumą vidutinėms paleidimo srovėms ir greitą reakciją į ilgalaikes perkrovas ar trumpuosius jungimus. Jo 6 kA išjungimo geba atitinka įprastus buitinių ir lengvų komercinių objektų reikalavimus. Vieno modulio formatas taupo vietą skirstomuosiuose skyduose ir leidžia paprastai montuoti ant DIN bėgelio bei integruotus gnybtų sujungimus supaprastintam laidų prijungimui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite jungiklį ant standartinio 35 mm DIN bėgelio skirstomojo skydo viduje. Prijunkite fazinį laidininką prie jungiklio įėjimo gnybto, o išeinantį apkrovos laidininką – prie išėjimo gnybto, užtikrindami, kad visos jungtys būtų priveržtos gamintojo rekomenduojamais sukimo momento dydžiais. Patikrinkite, ar nulinis ir įžeminimo laidininkai tinkamai prijungti skirstomajame skyde. Po laidų prijungimo perjunkite jungiklį į ON padėtį ir patikrinkite grandinės veikimą. Dirbdami su instaliacija naudokite tinkamą izoliaciją ir laikykitės vietinių elektros įrenginių taisyklių.

Rekomendacijos

Rinkitės šį C10A jungiklį grandinėms su vidutinėmis paleidimo srovėmis, pvz., apšvietimui su elektroniniais balastais ar mažiems varikliams. Neviršykite vardinės srovės ir užtikrinkite, kad prieš srovės šaltinio gedimo srovės pajėgumas atitiktų 6 kA išjungimo gebą. Grandinėms, kurioms reikalinga nuotėkio srovės apsauga ar selektyvus koordinavimas, derinkite šį jungiklį su atitinkamais RCD ar sistemos lygio apsauga pagal reglamentų reikalavimus.
