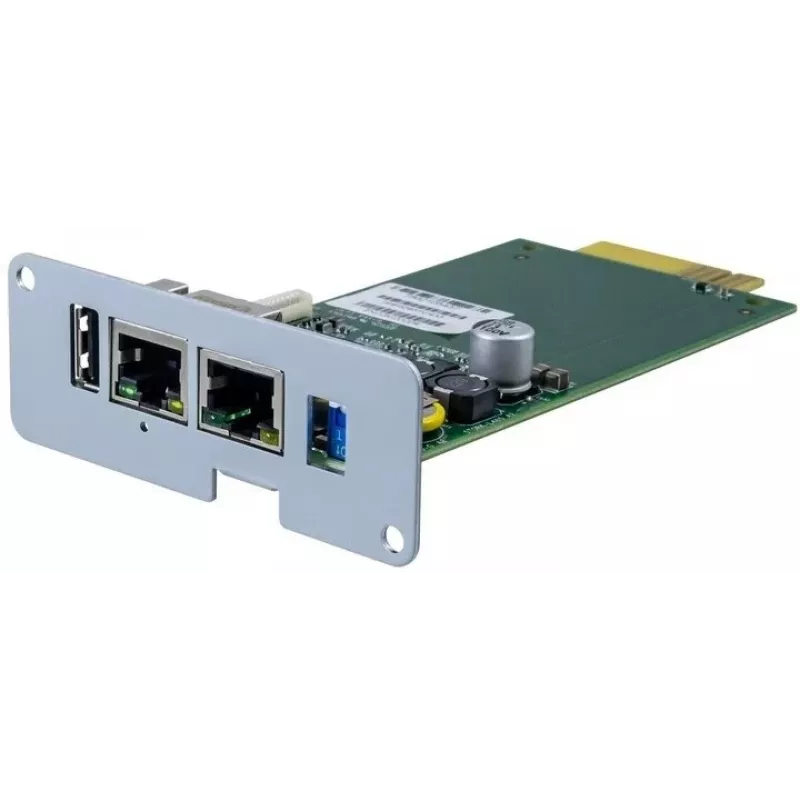

Legrand CS102 vidinė Ethernet 1000 Mbit/s laidinio ryšio sąsaja

„Legrand CS102“ vidinė Ethernet 1000 Mbit/s laidinio ryšio sąsaja – tai vidinis tinklo sąsajos modulis, skirtas UPS valdymui. Jis montuojamas į tam skirtą lizdą suderinamuose UPS įrenginiuose ir užtikrina realaus laiko valdymą bei įvykių valdymą (maitinimo sutrikimas, perkrova, apėjimas, gedimas ir kt.) nereikalaujant išorinės programinės įrangos. Įrenginys palaiko 9–30 VDC maitinimo šaltinį (išorinėse versijose maitinimo šaltinis yra komplekte) ir yra prieinamas profesionaliuose bei pramoniniuose variantuose su papildomais RS232/RS485 ryšio prievadais.

Privalumai

CS102 siūlo daugiakalbę žiniatinklio vartotojo sąsają ir grafinį stebėjimą per standartines žiniatinklio naršykles, SNMP arba MODBUS tinklo valdymo sistemas bei UNMS/UNMS II programinę įrangą. Jis registruoja matavimus, pavojaus signalus ir baterijos testus su laiko žymomis neišliekamojoje atmintinėje ir palaiko NTP laiko sinchronizaciją. Programinė įranga gali būti atnaujinama. Integruotas planuoklis gali programiškai valdyti UPS įjungimo/išjungimo ciklus ir baterijos testus, o adapteris gali siųsti įvykių pranešimus el. paštu arba SNMP TRAP. Modulis palaiko kelių serverių išjungimą per CS102 išjungimo klientą („Windows Vista“ ir naujesnės, ir „Linux“) bei „Wake on LAN“ nuotoliniam paleidimui.

Kam tinka

• Vidiniam montavimui suderinamuose UPS įrenginiuose, kad būtų užtikrintas centralizuotas valdymas
• UPS stebėjimui ir nuotoliniam valdymui mažo ir vidutinio verslo aplinkoje
• Pramoninėse ar profesionaliose sąrankose, kuriose reikalingas RS232/RS485 ryšys (profesionalios/pramoninės versijos)
• Aplinkose, kuriose reikia suplanuotų baterijos testų ir įvykių pranešimų el. paštu arba SNMP

Pagrindinės specifikacijos

• Modelis: Legrand CS102 vidinė Ethernet versija
• Ryšys: laidinis Ethernet, iki 1000 Mbit/s
• Maitinimas: 9–30 VDC (išorinės versijos turi maitinimo šaltinį; vidinė naudoja UPS lizdą)
• Sąsajos: žiniatinklio UI, SNMP, MODBUS; atnaujinama programinė įranga
• Papildomi prievadai (profesionaliose/pramoninėse versijose): RS232, RS485
• Duomenų registravimas: neišliekamoji atmintis su NTP laiko sinchronizacija
• Palaikomos kalbos (žiniatinklio UI): vokiečių, anglų, prancūzų, italų, ispanų
• Išjungimo palaikymas: CS102 išjungimo klientas, skirtas „Windows“ („Vista“ ir naujesnėms) ir „Linux“; „Wake on LAN“

Kaip naudoti

Įdėkite CS102 vidinį modulį į specialų suderinamo „Legrand“ UPS lizdą ir prijunkite jį prie vietinio laidinio tinklo iki 1000 Mbit/s greičiu. Pasiekite žiniatinklio sąsają per naršyklę arba integruokite įrenginį su SNMP/MODBUS tinklo valdymo sistemomis arba UNMS/UNMS II konfigūravimui ir stebėjimui. Sukonfigūruokite NTP tikslioms laiko žymoms, nustatykite įvykių pranešimus (el. paštu arba SNMP TRAP) ir suplanuokite automatinius baterijos testus arba UPS įjungimo/išjungimo veiksmus per įmontuotą planuoklį. Įdiekite CS102 išjungimo klientą serveriuose ir darbo stotyse, prijungtose prie UPS, kad būtų galima atlikti kontroliuojamo išjungimo procedūras.

Rekomendacijos

Naudokite vidinį CS102 modulį UPS įrenginiuose, kurie aiškiai palaiko „Legrand CS102“ formos faktorių, ir užtikrinkite, kad programinė įranga būtų nuolat atnaujinama. Centralizuotam stebėjimui sukonfigūruokite SNMP arba UNMS integraciją ir įjunkite NTP, kad būtų palaikomi tikslūs žurnalai. Diegdami gamybos aplinkoje, įdiekite išjungimo klientą visuose apsaugotuose įrenginiuose ir išbandykite suplanuotus baterijos testus bei išjungimo procedūras techninės priežiūros langų metu.
