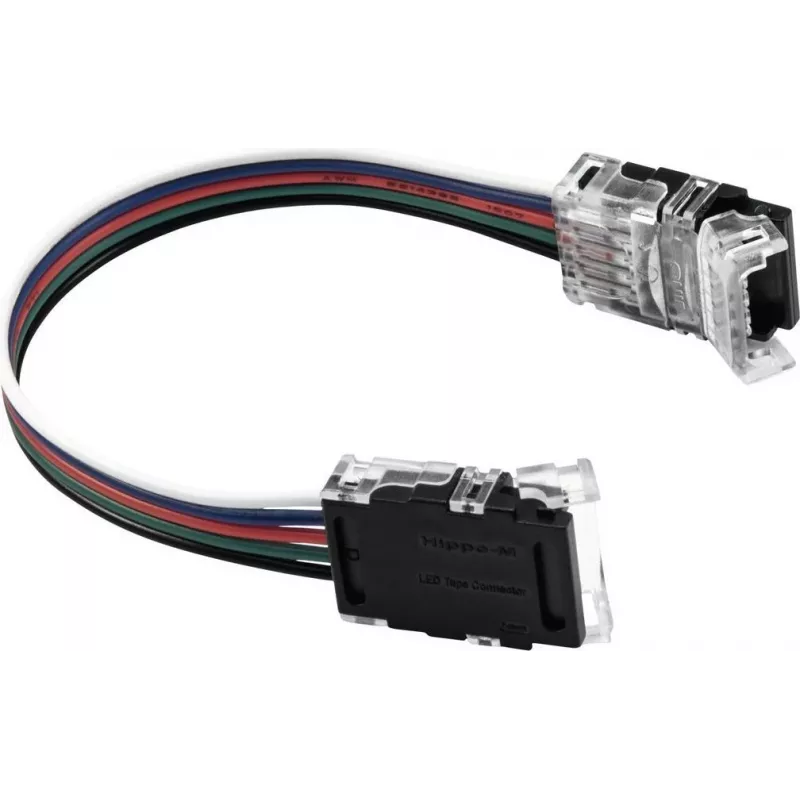

LED juostos jungtis EUROLITE 50530075 12 mm juostoms, 5 kontaktų

EUROLITE 50530075 linijinė LED juostos jungtis skirta 12 mm LED juostoms su 5 kontaktų konfigūracija, leidžianti atlikti belitavines jungtis RGBW ar kitų tipų 5 laidininkų LED juostoms. Ši jungtis sukuria bendrą elektrinę ir mechaninę jungtį, kad supaprastintų remontą, pratęsimus ir naujus įrengimus, užtikrindama patikimą maitinimo ir signalo perdavimą per sujungtas juostos dalis.

Privalumai

Ši linijinė jungtis siūlo belitavį, beįrankį prijungimo būdą, kuris sumažina montavimo laiką ir sumažina surinkimo klaidų riziką. Jos penki kontaktai pritaikyti 12 mm, penkių laidininkų LED juostoms, kad būtų užtikrinti stabilūs kontaktai tiek maitinimo, tiek duomenų linijoms. Kompaktiška linijinė konstrukcija išlaiko sujungtas juostas sulygiuotas ir atremtas, padedant išsaugoti signalo vientisumą ir sumažinti įtempimą jungties taškuose montavimo ar priežiūros metu.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite LED juostų galus, nukirpdami juos tiesiai ant pažymėtos pjovimo linijos ir užtikrindami, kad variniai kontaktiniai ploteliai būtų švarūs ir matomi. Atidarykite jungties korpusą, įkiškite kiekvieną juostos galą taip, kad juostos variniai ploteliai susilygiuotų su atitinkamais penkiais kontaktais, tada uždarykite korpusą, kol jis užsifiksuos arba tvirtai užsispaudžia. Užfiksavus jungtį, patikrinkite juostos veikimą su tinkamu valdikliu ir maitinimo šaltiniu, kad prieš galutinį montavimą patvirtintumėte teisingus spalvų kanalus ir tęstinumą.

Rekomendacijos

Naudokite jungtį tik su suderinamomis 12 mm, 5 laidininkų LED juostomis ir laikykitės maitinimo šaltinio bei valdiklio įtampos ir srovės ribų. Nenaudokite jungties atviroje lauko aplinkoje, nebent būtų pritaikytas papildomas sandarinimas ir apsauga. Ilgiems ruožams ar didelės srovės atvejais patikrinkite kontaktų vientisumą ir apsvarstykite galimybę naudoti papildomus maitinimo įpurškimo taškus, kad išlaikytumėte pastovų ryškumą ir spalvų tikslumą.
