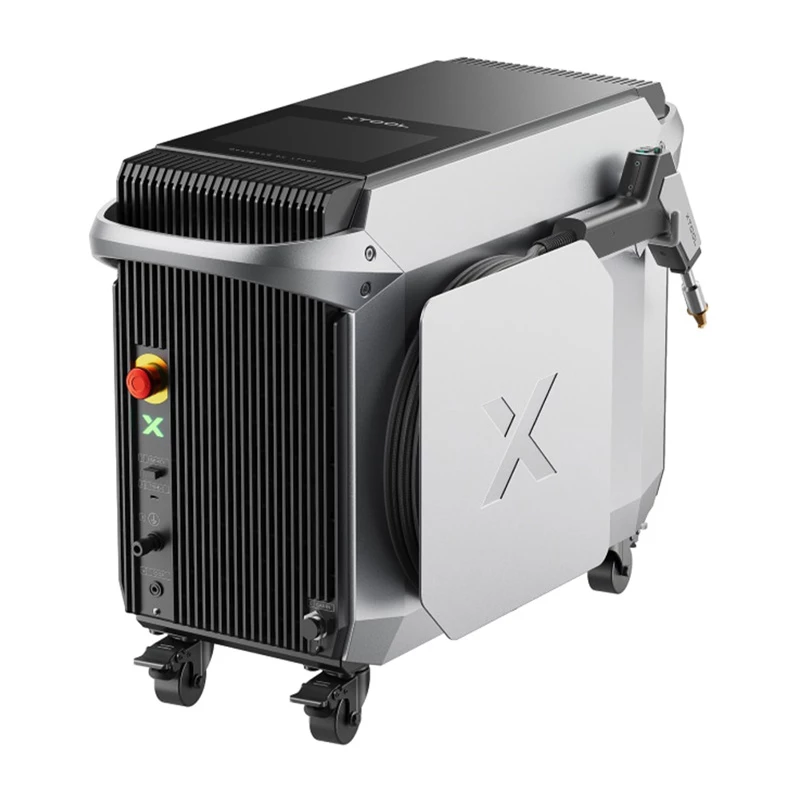

Lazerinio suvirinimo ir CNC pjovimo staklės xTool MetalFab XMF-1200B 1200W galia

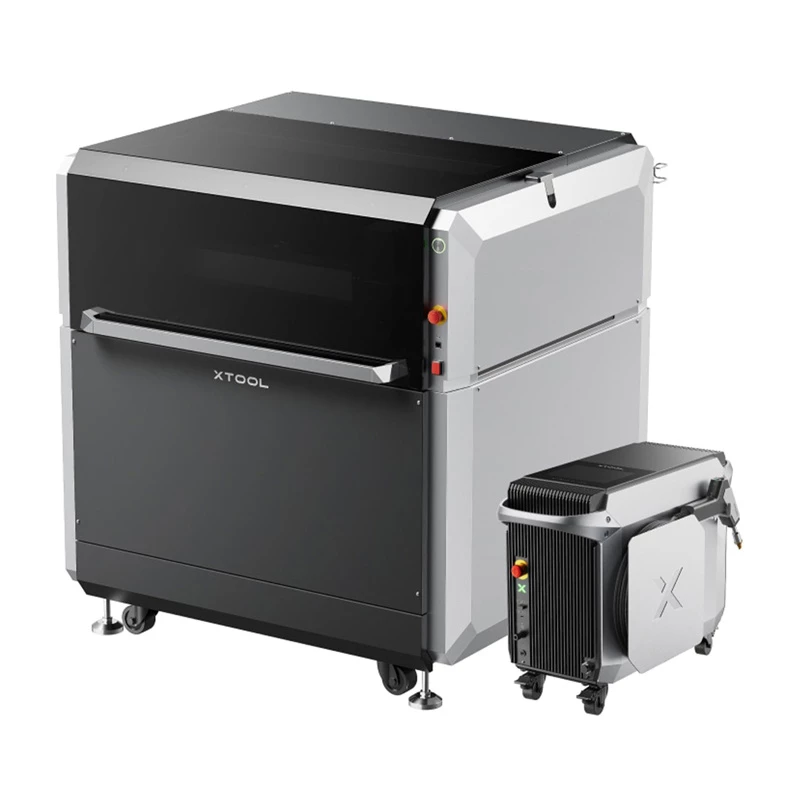

„xTool MetalFab XMF-1200B“ – tai daugiafunkcės lazerinio suvirinimo ir CNC pjovimo staklės su 1200 W skaidulinio lazerio galia, skirtos tiksliam metalo apdirbimui profesionaliose dirbtuvėse ir pažengusiems pomėgiams. Įrenginys sujungia suvirinimą, metalo pjovimą ir paviršiaus valymą (įskaitant rūdžių šalinimą) ir gali būti derinamas su pridedamu CNC pjaustytuvu išplėstoms CNC pjovimo ir valymo galimybėms. Jis palaiko ištisinį, taškinį ir impulsinį suvirinimą ir yra suderinamas su įprastomis metalo medžiagomis, tokiomis kaip nerūdijantis plienas, anglinis plienas, aliuminis, žalvaris ir titanas.

Privalumai

„MetalFab“ naudoja pramoninio lygio „Coherent“ skaidulinio lazerio lustus, kurių bangos ilgis 1080 ±10 nm, o fotoelektrinio konversijos efektyvumas – 36 %, užtikrinant stabilų didelės galios išėjimą ir tikslų energijos perdavimą. Skaidulinio lazerio technologija sumažina šilumos paveiktą zoną (≤ 0,05 mm), kad ploni metalai būtų suvirinami su maža deformacija, tuo pačiu įgalinant gilias, siauras siūles. Pjovimo našumas siekia iki 10 mm anglinio plieno vienu praėjimu, pasiekiant aukštą paviršiaus kokybę. Integruotos technologijos – „VibeFreeCut™“, „FlexiTrack™“ ir „ObstacleFree™“ – palaiko judesio stabilumą, automatinį Z ašies reguliavimą ir kliūčių išvengimą. Sistema taip pat apima dvigubas kameras su dirbtinio intelekto (DI) pagalba atliekamu išdėstymu ir tiksliu artimojo nuotolio pozicionavimu, 8 colių jutiklinį ekraną su vieno paspaudimo medžiagos parametrų nustatymu ir 10 saugos funkcijų su CE/FCC/FDA sertifikatais.

Tinka

• Metalinių dalių ir mazgų suvirinimui ir remontui
• Tiksliam metalinių komponentų pjovimui ir prototipų kūrimui
• Metalinių paviršių valymui ir rūdžių šalinimui
• Mažos serijos gamybai ir dirbtuvių gamybai
• Juvelyrinių dirbinių ir subtilių dalių suvirinimui, reikalaujančiam minimalios šiluminės deformacijos

Pagrindinės specifikacijos

• Gamintojas: xTool, Modelis: XMF-1200B
• Lazerio galia: 1200 W, Skaidulinis lazeris, Bangos ilgis: 1080 ±10 nm
• Apdirbimo režimai: Suvirinimas, Pjovimas, Rūdžių šalinimas/valymas; Suvirinimo režimai: Ištisinis/Taškinis/Impulsinis
• Palaikomos medžiagos: Nerūdijantis plienas, aliuminis, anglinis plienas, titanas, nikelio lydinys, žalvaris, cinkuota skarda, magnis
• Apdirbimo storis (suvirinimui): 0,2–5 mm; Maksimalus pjovimo storis (su 1200 W): iki 10 mm
• Fotoelektrinė konversija: 36 %; Rekomenduojamos dujos: Azotas, Argonas
• Aušinimas: Oro aušinimas; Sauga: 4 klasės lazerio sauga; Sertifikatai: CE, FCC, FDA
• Vardinė galia: 4500 W; Įėjimo įtampa: 220–240 V AC, 50/60 Hz; Visos apkrovos srovė: Maks. 23 A
• Darbo temperatūra: -10°C iki 40°C; Laikymo temperatūra: -10°C iki 60°C
• Staklių matmenys (lazerio blokas): 728 x 327 x 512 mm; Svoris (lazerio blokas): 38,2 kg

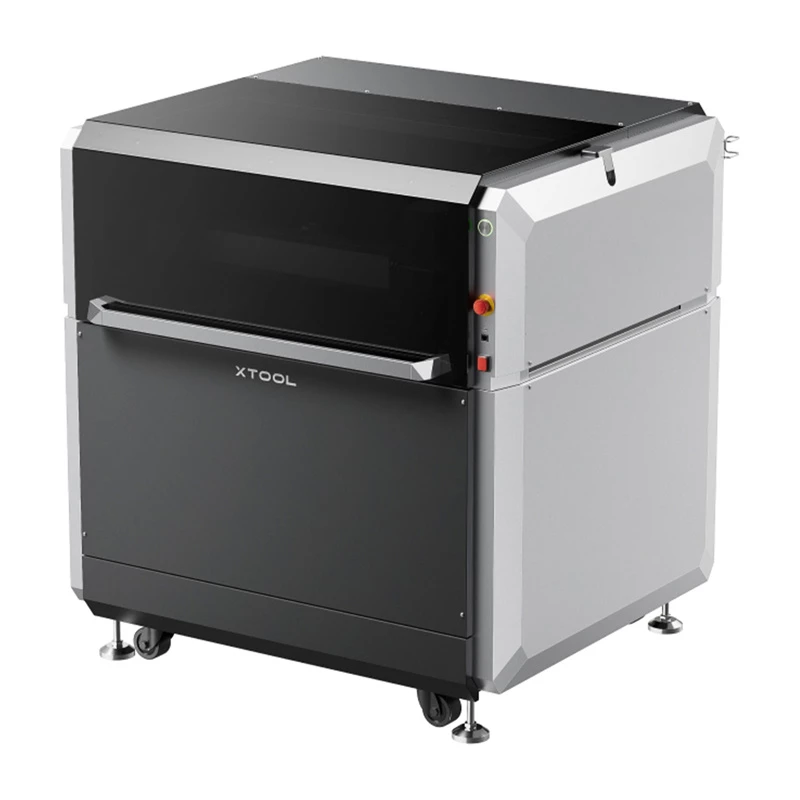

• CNC darbo zona: 610 x 610 mm; Maks. darbo greitis: 400 mm/s (15,75 ips); Judesio tikslumas: ±0,1 mm

Kaip naudoti

Pastatykite „xTool MetalFab“ ant stabilaus, lygaus paviršiaus ir prijunkite maitinimą bei reikiamus ryšio kabelius pagal greitos pradžios vadovą. Sumontuokite tinkamą antgalį arba vielos padavimo dalis iš pridedamų priedų pasirinktam procesui: suvirinimui, pjovimui ar valymui. Pasirinkite medžiagos tipą ir storį 8 colių jutikliniame ekrane arba naudokitės pateikta programine įranga vieno paspaudimo parametrų konfigūracijai. CNC pjovimui užfiksuokite ruošinį 610 x 610 mm darbo zonoje ir patvirtinkite kameros pagalba atliktą išdėstymą arba rankinį pozicionavimą. Naudokite rekomenduojamas apsaugines dujas (azotą arba argoną), kur taikoma, ir vykdykite ekrane rodomus suvirinimo režimo pasirinkimus (ištisinis, taškinis ar impulsinis) pagal reikiamą jungtį ir medžiagą.

Rekomendacijos

Eksploatuokite stakles su privalomomis asmeninėmis apsaugos priemonėmis (apsauginiais akiniais, karščiui atspariomis pirštinėmis) ir užtikrinkite tinkamą vėdinimą arba prijungtą ištraukiamąjį ventiliatorių pjovimo ir valymo metu. Laikykitės saugos patikrinimų: tikrinkite dangčio ir stalčiaus uždarymą, stebėkite trijų zonų temperatūros rodmenis ir laikykite OD5+ šviesos filtro dangtelį vietoje. Tiksliam pozicionavimui naudokite pateiktus kalibravimo įrankius ir kameros kalibravimo plokštę ir reguliariai tikrinkite eksploatacines medžiagas (lęšių ekranus, antgalius, padavimo volelius), kad išlaikytumėte stabilų veikimą.
