Lanview LVO-101020 optinio pluošto ištraukiamas skydas ODF, LC SM OS2, 48 gyslos, 1U

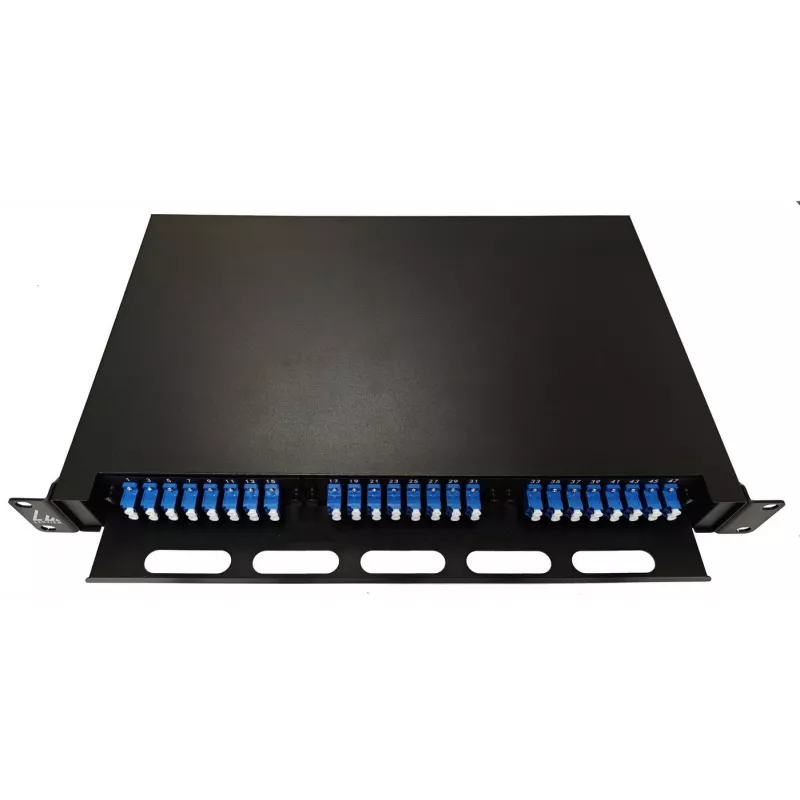

Lanview LVO-101020 1U 19 colių vidinis ištraukiamas skydas yra kompaktiškas optinis skirstomasis rėmas (ODF), skirtas optinio pluošto valdymui stelažuose montuojamuose tinklo įrenginiuose. Jis palaiko 48 gyslų talpą su 24 LC dvipusiais prievadais, iš anksto užpildytais LC/UPC vienmodžiais dvipusiais adapteriais ir aprūpintais LC/UPC G.657.A2 0,9 mm LSZH pugtailiais (1 m), kurie yra spalvomis koduoti, kad būtų lengva identifikuoti.

Privalumai

Ištraukiama konstrukcija suteikia lengvą prieigą prie vidinių jungčių montavimui ir priežiūrai, neišimant viso įrenginio iš stelažo. Iš anksto užpildyti LC/UPC adapteriai ir gamykloje užbaigti G.657.A2 pugtailiai sumažina montavimo vietoje laiką ir užtikrina pastovų vienmodį veikimą. LSZH apvalkalas pagerina saugumą vidaus aplinkoje, ribodamas pavojingus dūmus ir halogenų išskyrimą gaisro atveju.

Tinka

• Duomenų centro stelažų optinio pluošto valdymui
• Telekomunikacijų ir centrinės stoties perjungimui
• Įmonės tinklo spintoms
• FTTx ir magistralinio pluošto skydams

Pagrindinės specifikacijos

• Formos koeficientas: 1U, 19 colių stelažu montuojamas ištraukiamas skydas
• Talpa: 48 gyslos (24 LC dvipusiai prievadai)
• Adapterio tipas: LC/UPC vienmodis dvipusis, visiškai užpildytas
• Pugtailiai: LC/UPC, G.657.A2, 0,9 mm, 1 m ilgis, LSZH, spalvomis koduoti
• Konstrukcijos ypatybė: Ištraukiamas stalčius lengvai prieigai
• Prekės ženklas: Lanview, MPN: LVO-101020, EAN: 5715063809358

Kaip naudoti

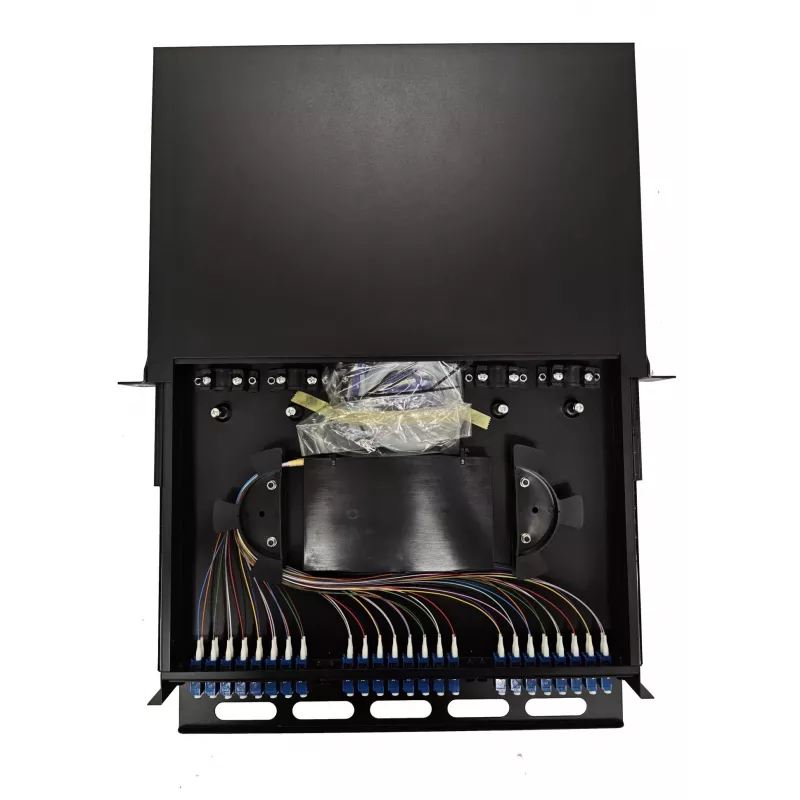

Sumontuokite skydą standartiniame 19 colių stelaže, užimdami 1U erdvės. Ištraukite ištraukiamą stalčių, kad pasiektumėte vidinius adapterius ir pugtailius. Nukreipkite įeinančius optinio pluošto kabelius į sujungimo vietas arba pataisymo laidus prie LC/UPC adapterių, tada pritvirtinkite pluoštus ir tvarkykite perteklinį kabelį dėkle, kad išlaikytumėte lenkimo spindulį ir organizaciją. Uždarykite stalčių baigus darbą.

Rekomendacijos

Elkitės su pugtailiais ir jungtimis atsargiai, kad išvengtumėte užteršimo ar lenkimo žemiau minimalaus spindulio. Prieš sujungdami jungtis naudokite optinio pluošto valymo įrankius ir laikykitės standartinių optinio pluošto saugos procedūrų montuodami ir prižiūrėdami ODF.
