Lanview LVO-101015 tinklo vaizdo registratorius 16 kanalų 4K

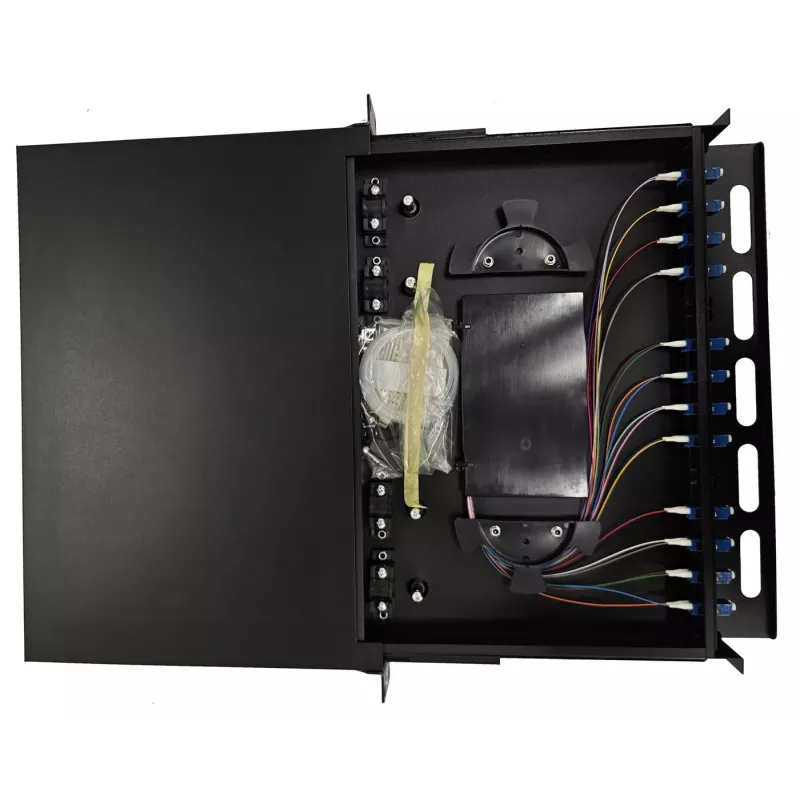

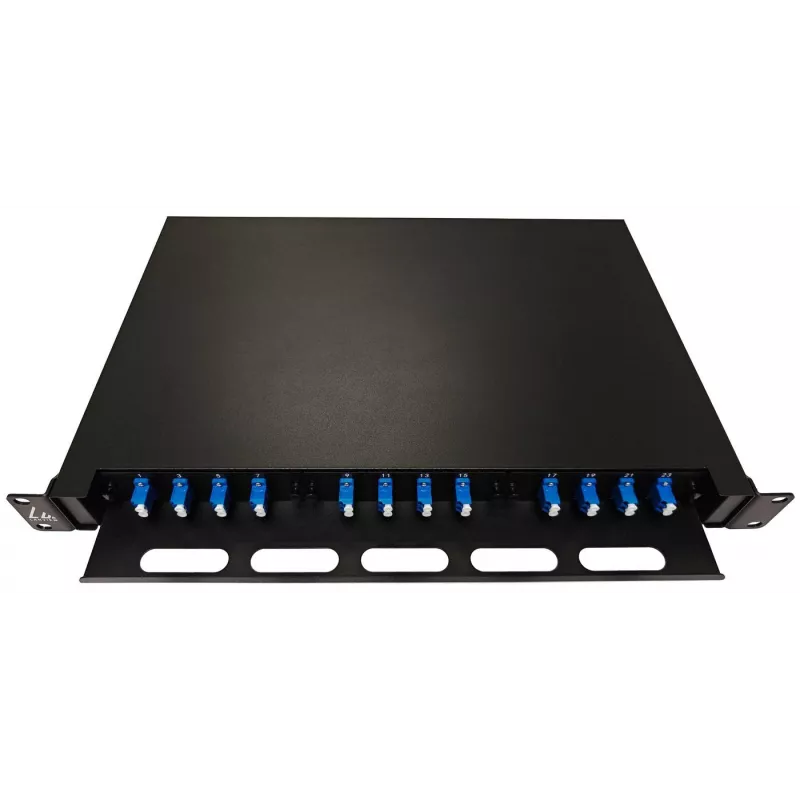

1U vidinis 19 colių išstumiamas skydo ODF su talpa 24 optinėms skaiduloms ir 12 LC dvipusių prievadų. Skyde sumontuoti LC/UPC vienmodžiai dvipusiai adapteriai ir iš anksto užbaigti LC/UPC G657A2 0,9 mm 1 m LSZH spalvomis koduoti sujungimo laidai. Įrenginys tinka standartiniam 19 colių stovui ir turi išstumiamą konstrukciją, palengvinančią prieigą montavimo ir priežiūros metu.

Privalumai

Išstumiama 1U konstrukcija suteikia patogią priekinę prieigą prie adapterių ir sujungimo laidų, neišimant įrenginio iš stovo. Visiškai sumontuoti LC/UPC adapteriai ir gamykloje užbaigti G657A2 sujungimo laidai sumažina sujungimo vietoje poreikį ir pagreitina diegimą. LSZH apvalkalas ant sujungimo laidų sumažina pavojingų dūmų išsiskyrimą uždarose erdvėse, o spalvinis kodavimas supaprastina skaidulų identifikavimą.

Tinka

• Vidaus telekomunikacijų ir duomenų centrų skaidulų valdymui
• FTTx, magistraliniams ir horizontaliesiems paskirstymo skydams
• Aplinkoms, kuriose reikalinga greita prieiga ir tvarkingas skaidulų maršrutizavimas

Pagrindinės specifikacijos

• Formos koeficientas: 1U, 19 colių stovo montavimas, išstumiamas skydas
• Talpa: 24 gyslos (skaidulos), 12 LC dvipusių prievadų
• Jungtys/adapteriai: LC/UPC vienmodžiai dvipusiai adapteriai (visiškai sumontuoti)
• Sujungimo laidai: LC/UPC, G657A2 vienmodžiai, 0,9 mm, 1 m ilgio, LSZH, spalvomis koduoti
• Konstrukcijos ypatybė: išstumiamas priežiūrai ir prieigai

Kaip naudoti

Sumontuokite įrenginį standartiniame 19 colių vidaus stove norimoje 1U pozicijoje. Ištraukite išstumiamą skydą, kad pasiektumėte LC/UPC adapterius ir nuveskite įeinančias/išeinančias skaidulas prie atitinkamų spalvomis koduotų sujungimo laidų. Atlikite sujungimą lydant arba sujungimą pataisymo kabeliais pagal poreikį, naudodami iš anksto užbaigtus sujungimo laidus, tada įstumkite skydą atgal ir užfiksuokite. Naudokite tinkamą kabelių valdymą, kad išvengtumėte per mažų lenkimo spindulių ir išlaikytumėte skaidulų lenkimo spindulį.

Rekomendacijos

Įrenkite švarioje, temperatūros kontroliuojamoje vidaus aplinkoje. Neviršykite rekomenduojamo G657A2 skaidulų lenkimo spindulio ir pritvirtinkite sujungimo laidus, kad išvengtumėte įtempimo. Naudokite suderinamus LC/UPC pataisymo kabelius jungtims ir pažymėkite prievadus pagal savo tinklo dokumentaciją.
