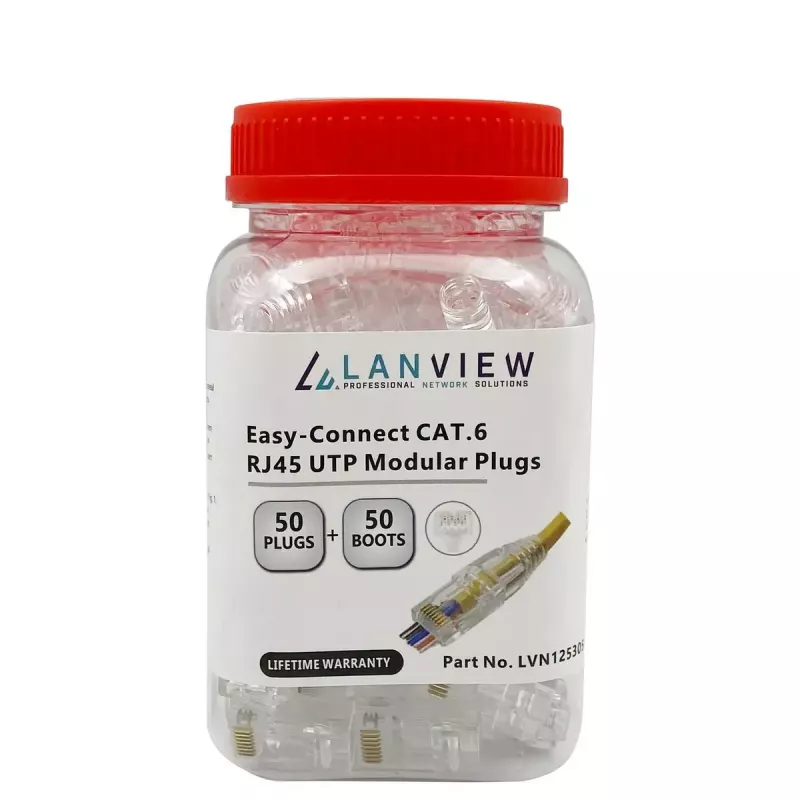

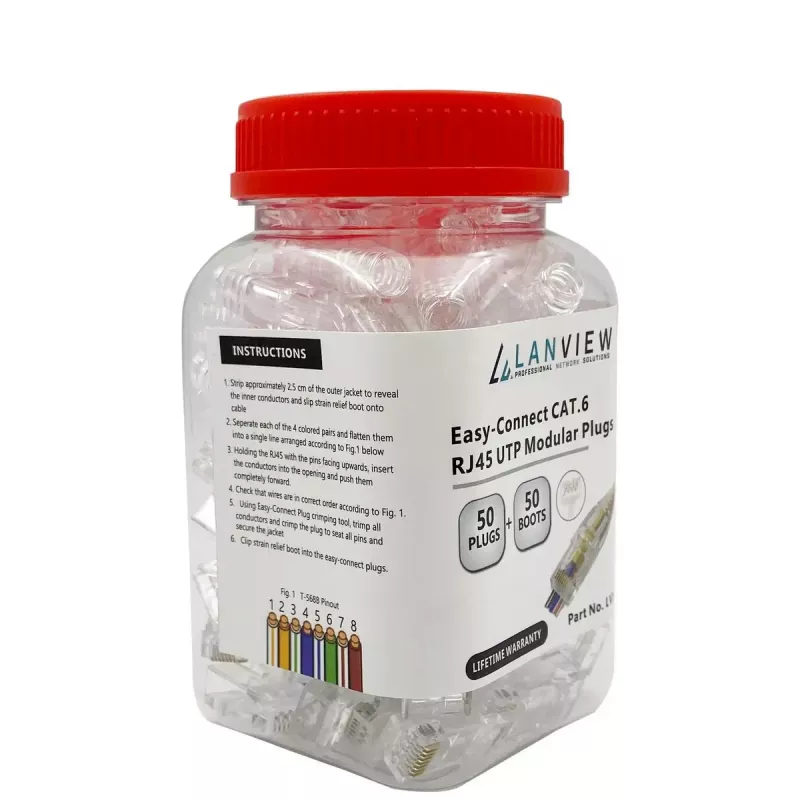

Lanview LVN125305 laidų jungtis RJ45 permatoma

Lanview LVN125305 RJ45 laidų jungtis yra permatomas kištukas, skirtas vytos ir vientisos struktūros tinklo kabeliams užbaigti. Jos lengvai jungiamas principas leidžia laidininkus ištraukti per jungties priekį, sumažinant atstumą tarp porų susukimo ir kontaktinių kaiščių, taip optimizuojant elektrines charakteristikas. Kiekvienoje pakuotėje yra 50 jungčių; vienos jungties matmenys yra maždaug 13 mm pločio, 22 mm gylio, o pakuotės svoris – 156 g.

Privalumai

Lengvai jungiamas dizainas supaprastina montavimą ir sumažina laiką, reikalingą kabeliams užbaigti. Permatomas korpusas leidžia vizualiai patikrinti laidininkų išdėstymą. Optimizuota vidinė geometrija sumažina nesusuktą atstumą tarp kabelio porų ir kontaktų, o tai padeda išlaikyti signalo vientisumą.

Tinka

• Vytos ir vientisos struktūros Ethernet kabelių (RJ45) užbaigimui
• Masiniams montavimams ir tinklo pataisų skydelių surinkimui
• Lauko ar dirbtuvės kabelių surinkimui, kai naudinga vizualinė patikra

Pagrindinės specifikacijos

• Prekės ženklas: Lanview
• Modelis / MPN: LVN125305
• EAN: 5704174320524
• Jungties tipas: RJ45 kištukas
• Suderinamumas: vytas ir vientisas kabelis
• Kiekis pakuotėje: 50 vnt
• Vienos jungties matmenys: apie 13 mm (P) x 22 mm (G)
• Pakuotės svoris: 156 g

Kaip naudoti

Paruoškite kabelį, nuimdami išorinį apvalkalą, kad atidengtumėte vytas poras. Išdėstykite laidininkus pagal reikiamą laidų standartą ir ištraukite laidininkus per jungties priekį, kol jie visiškai atsisės. Patikrinkite laidininkų tvarką per permatomą korpusą, tada užspauskite jungtį tinkamu RJ45 užspaudimo įrankiu, kad užfiksuotumėte kontaktus ir užbaigtumėte užbaigimą.

Rekomendacijos

Geriausiam veikimui venkite per didelio porų nusukimo ir naudokite suderinamą užspaudimo įrankį, skirtą RJ45 moduliniams kištukams. Prieš montuodami į skydelius ar pataisų laidus, patikrinkite kiekvieną užbaigimą per permatomą korpusą.
