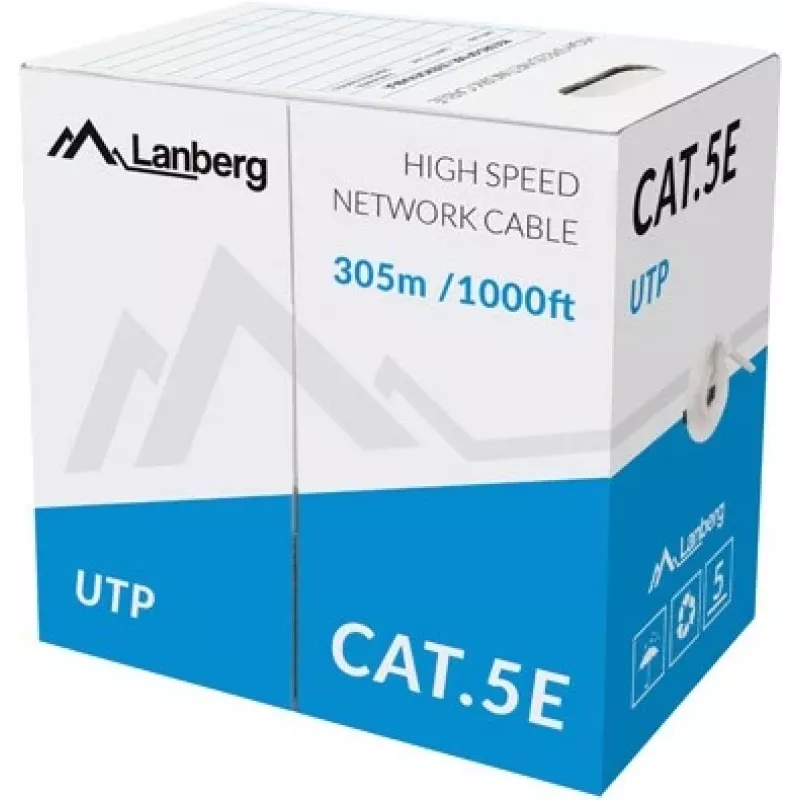

LANBERG tinklo kabelis U/UTP Cat5e LCU5-10CC-0305-S, 305 m, CCA laidininkas, 24 AWG, pilkas

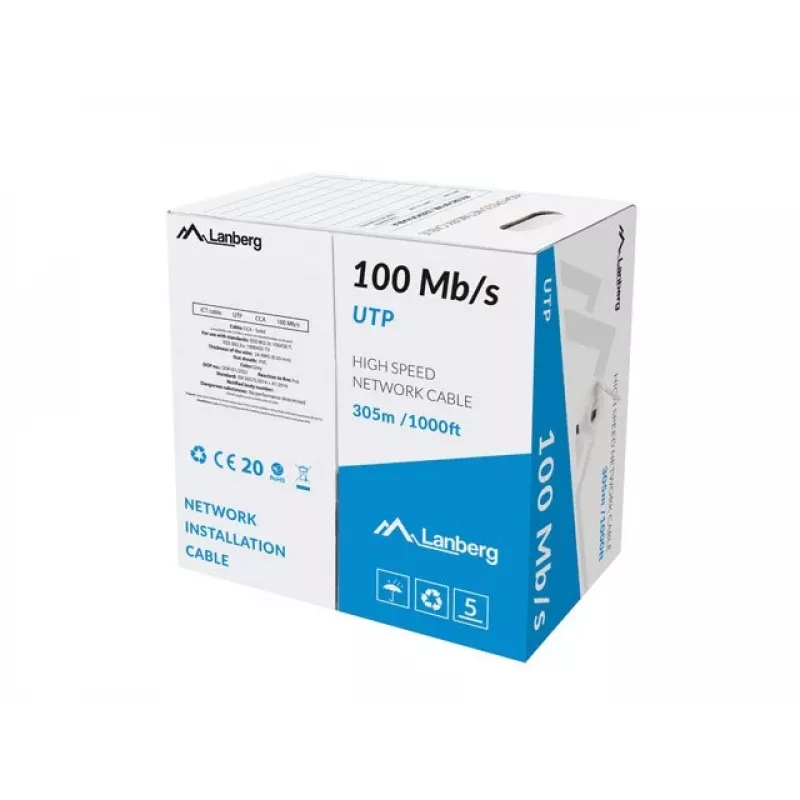

Lanberg LCU5-10CC-0305-S yra 305 m ilgio U/UTP (neekranuotas) LAN kabelis, skirtas trumpų atstumų tinklo instaliacijoms. Kabelis naudoja variu dengto aliuminio (CCA) laidininkus, AWG 24 dydžio (4 poros po 2 x 0,5 mm), viengyslius laidininkus, pilką RAL7035 apvalkalą ir kas metrą spausdinamą ilgio skaitiklį. Išorinės PVC izoliacijos storis yra 5,0 mm, o laidininko izoliacijos (HDPE) – 0,93 mm. Kabelis skirtas veikti iki 100 MHz dažniu ir tiekiamas kartoninėje dėžutėje (matmenys 36 x 23 x 36 cm).

Privalumai

Šis U/UTP kabelis yra ekonomiškas sprendimas trumpų atstumų Ethernet kabelinėms jungtims, kur tinka neekranuota vytos poros konstrukcija. Kas metrą spausdinamas ilgio skaitiklis supaprastina montavimą ir matavimą. Pilkas RAL7035 apvalkalas suteikia neutralią išvaizdą, tinkančią įvairioms aplinkoms, o 305 m ritė sumažina kelių trumpesnių ričių poreikį.

Tinka

• Trumpų atstumų Ethernet linijoms (iki 100–120 m)
• Namų ir mažų biurų tinklo kabelinėms jungtims
• Patch panelių ir komutatorių sujungimui pastato viduje
• Struktūrinėms kabelinėms sistemoms, kuriose priimtini CCA laidininkai

Pagrindinės specifikacijos

• Kabelio tipas: U/UTP (neekranuota vytos poros konstrukcija)
• Ilgis: 305 m
• Laidininko medžiaga: variu dengtas aliuminis (CCA)
• AWG: 24 (4*2*0,5 mm)
• Laidininko susukimas: viengyslis
• Išorinio apvalkalo spalva: Pilka (RAL7035)
• Spausdinamas metrų skaitiklis: taip
• Išorinė izoliacija (PVC): 5,0 mm
• Laidininko izoliacija (HDPE): 0,93 mm
• Dažnio vertinimas: iki 100 MHz
• Charakteristinė varža: < 100 Ω (±15)
• Laidininko varža (maks., per 305 m): 60–90 Ω
• Izoliacijos varža (min.): 5000 MΩ·km
• Poros ir žemės talpa: < 330 pF/100 m
• Darbo atstumas: 100–120 m
• Darbinė temperatūra: -20 iki 70 °C
• Transportavimo/sandėliavimo temperatūra: 0 iki 60 °C
• Pakuotė: kartoninė dėžutė (36 x 23 x 36 cm)

Kaip naudoti

Nupjaukite reikiamą ilgį nuo 305 m ritės, naudodami tinkamas kabelių kirpimo priemones, orientuodamiesi pagal spausdinamus metrų ženklus. Atsargiai nuimkite išorinį PVC apvalkalą ir HDPE izoliaciją, kad atidengtumėte keturias poras, tada užspauskite RJ45 jungtis arba prijunkite prie patch panelio pagal standartines laidų schemas (T568A arba T568B). Montavimo aplinkoje naudokite tinkamus įrankius ir įžeminimo praktikas. Atkreipkite dėmesį, kad kabelis yra neekranuotas ir naudoja CCA laidininkus, todėl pasirinkdami jungtis ir montavimo būdus laikykitės gamintojo ir vietinių standartų.

Rekomendacijos

Skirtas trumpų atstumų Ethernet jungtims pastatų viduje. Fluke sertifikavimas nėra patvirtintas; prieš naudodami patikrinkite suderinamumą su savo tinklo įranga ir venkite linijų, viršijančių rekomenduojamą darbo atstumą (100–120 m).
