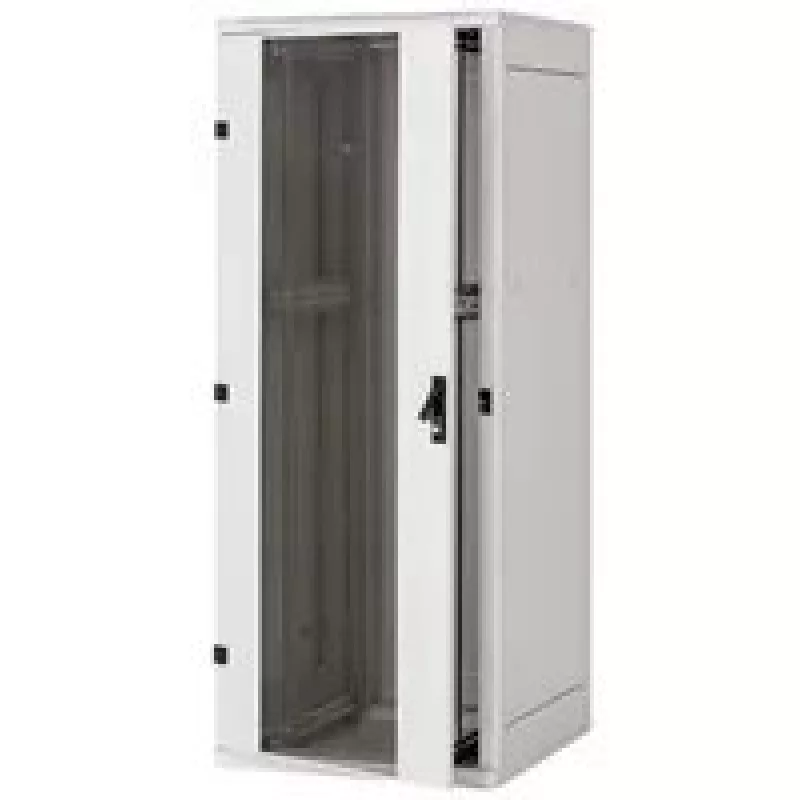

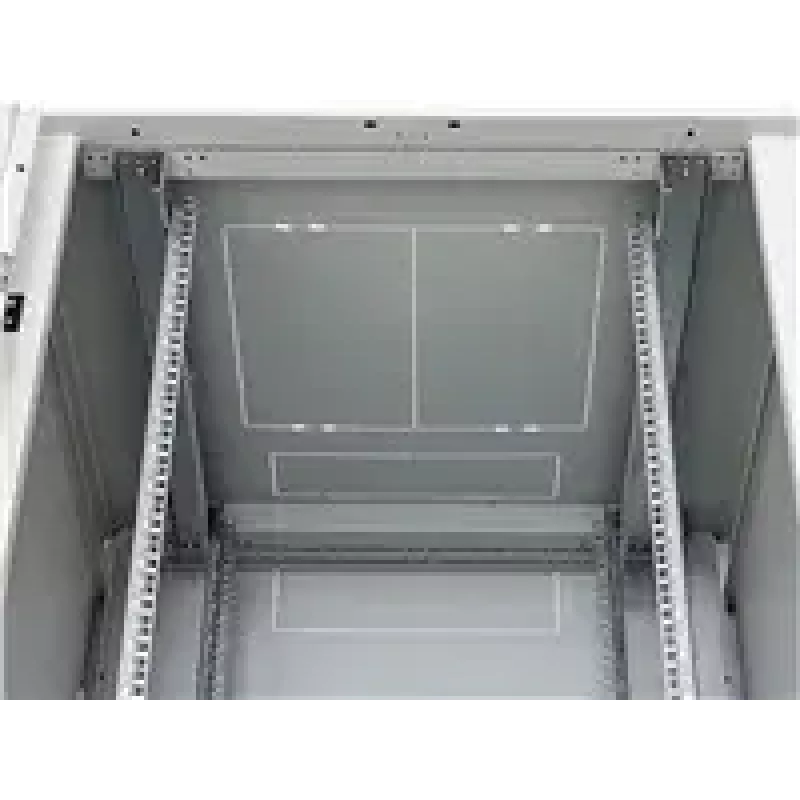

Laisvai stovintis stovas Triton RMA-42-A82-CAX-N1 42U 800kg Pilka

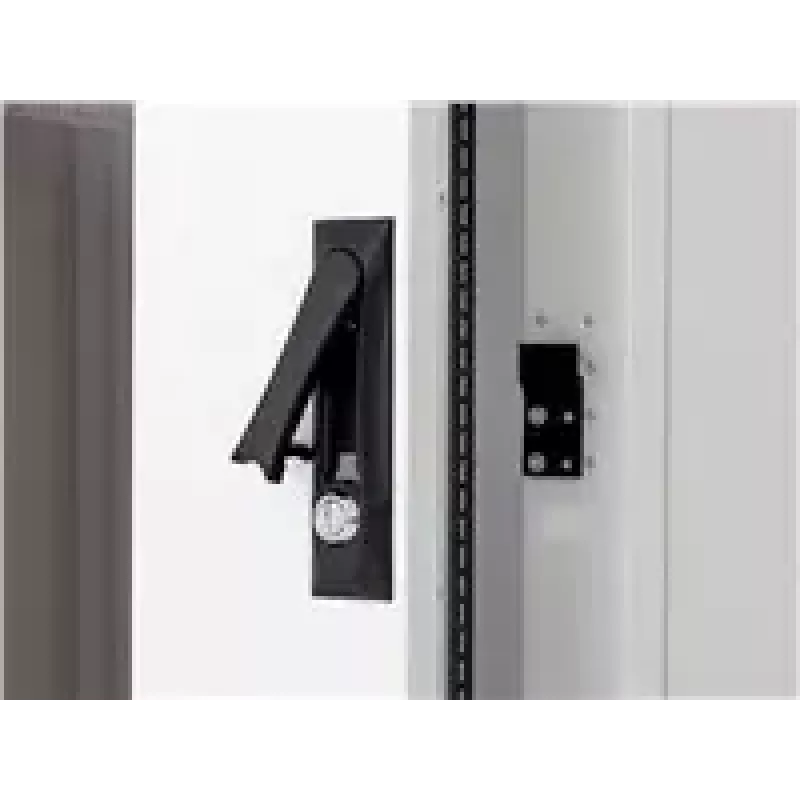

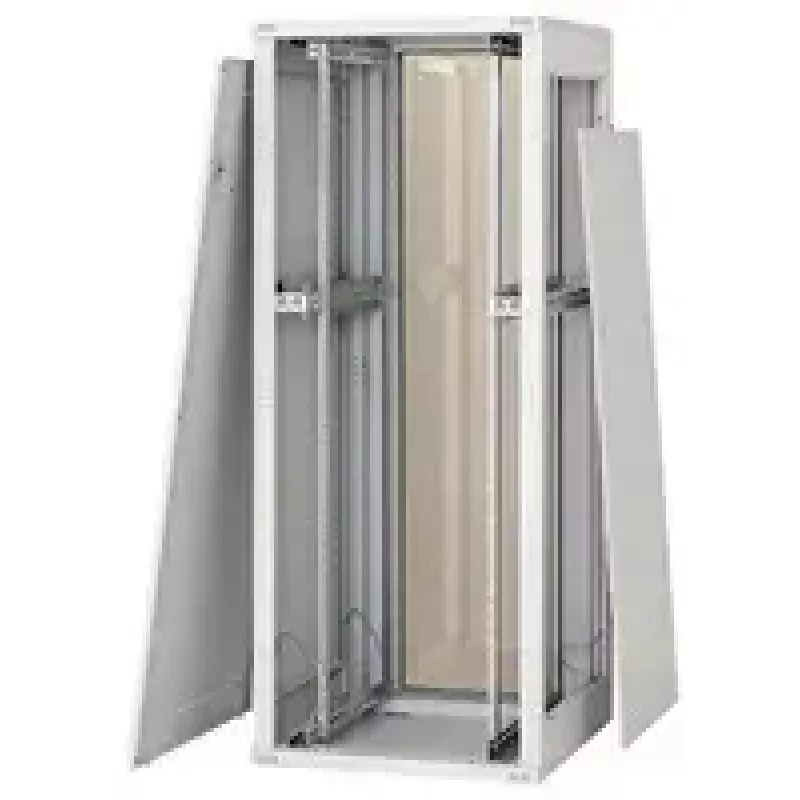

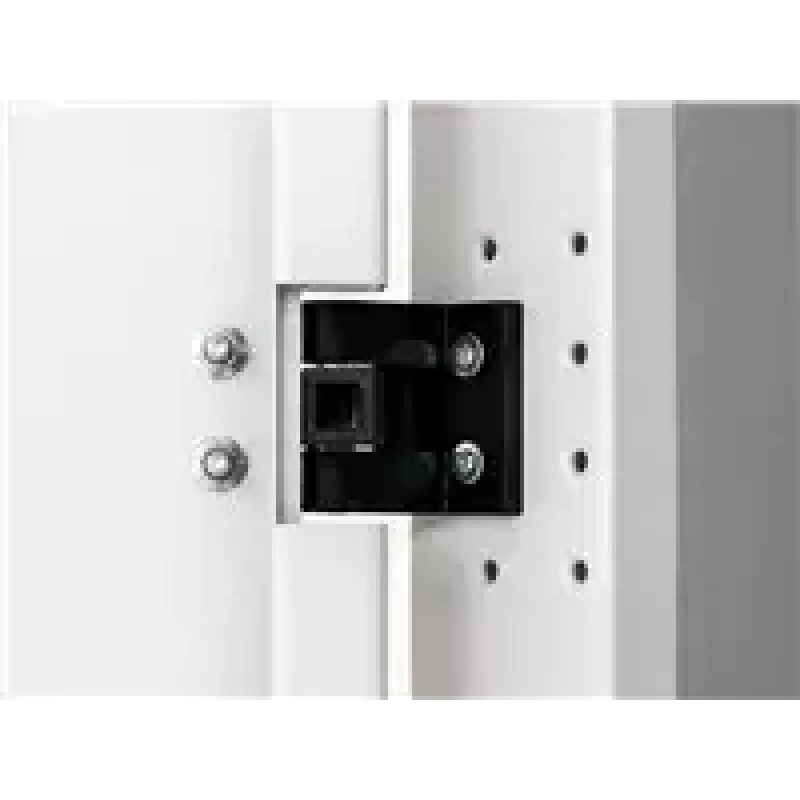

Suvirintas ant grindų statomas skirstomasis įrenginys su nuimamais šoniniais ir galiniu skydais, IP20, apkrova 800 kg Naujos kartos N1 RMA laisvai stovinčių skirstomųjų spintų serija naudoja inovatyvius rėmo konstrukcijos elementus, leidžiančius pasiekti didesnę 800 kg apkrovą visų dydžių modeliams, išlaikant konstrukcijos tvirtumą. Didelis konstrukcijos stabilumas RMA turi tvirtą suvirintą konstrukciją. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią spintos išvaizdą. Dvigubos durys sumontuotos su įkabinamais vyriais. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti ir pakeisti durų vyrių pusę. Triton svirtinės rankenos Gaminame savo pačių pasukamas svirtines rankenas laisvai stovintiems skirstomiesiems įrenginiams. Pakeitus plastikinį modulį (nėra priedų komplekte), taip pat galima naudoti puscilindrį užrakto cilindrą (papildomas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs fiksavimo bėgiai Vertikalūs 19" rastro bėgiai yra neribotai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galinis skydai RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, jie standartiškai tvirtinami prie rėmo vienodais raktais rakinamomis spynomis. Specialios durys ventiliacijos įrenginiams Šio tipo skirstomajam įrenginiui galima užsakyti specialias ištisinio metalo lakšto duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvi ventiliacija. Išlaužiamos plokštelės Kabelių įvadai galinėje skirstomojo įrenginio dalyje yra su išlaužiamomis uždengiamosiomis plokštelėmis. Jas galima sandarinti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abu yra priedų komplekte). Anga ventiliacijos įrenginiui Didelė anga su išlaužiama plokštele leidžia Triton ventiliatoriaus skydą sumontuoti ir išimti iš išorės nenaudojant varžtų. Ratukai, išlyginamosios kojelės, cokolis Skirstomąjį įrenginį galima montuoti ant išlyginamųjų kojelių (priedų komplekto dalis), prireikus naudojant pasirenkamą įrangą – cokolius, ratukus arba sunkiasvorius ratukus su atraminiu rėmu. Galinis skydas Nuimami šoniniai ir galinis skydai standartiškai turi tokias pačias vienodais raktais rakinamas spynas kaip ir priekinės durys. Ventiliacijos angos rėme RMA skirstomieji įrenginiai turi ventiliacijos angas rėme aušinimo orui tiekti sumontuotiems komponentams. Aušinimą galima palaikyti įrengiant ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys yra tarpusavyje sujungtos ir įžemintos pagal atitinkamus standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstomiesiems įrenginiams) Sistema leidžia montuoti reguliuojamus vertikalius tvirtinimo bėgius 19", 21" ir 23" atstumais, priklausomai nuo naudojamos technologijos. Centrinė vertikalių tvirtinimo bėgių pora Skirstomosioms spintoms, kurių gylis viršija 800 mm, standartiškai tiekiama trečia vertikalių tvirtinimo bėgių pora, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesni komponentai gali būti tvirtinami prie centrinių vertikalių bėgių naudojant įvairių tipų atramas (papildomi priedai). Pasukamas rėmas 800 mm pločio RMA ir RZA skirstomuosiuose įrenginiuose gali būti sumontuotas pasukamas rėmas, kurio apkrova 150 kg. Maksimalus 19" priedų montavimo gylis yra 330 mm. 19" ant grindų statomas skirstomasis įrenginys su IP20 apsaugos laipsniu Skirstomąjį įrenginį sudaro 4 (6, jei skirstomasis įrenginys gilesnis nei 800 mm) reguliuojami vertikalūs fiksavimo bėgiai komponentams montuoti. Skirstomojo įrenginio konstrukcija: suvirinta plieno konstrukcija su nuimamomis sienelėmis, vienvėrės arba dvivėrės durys iš ištisinio metalo lakšto, perforuotos (80 % ir 86 % oro pralaidumas) arba stiklinės durų versijos su 4 mm storio grūdintu stiklu. Jos gali būti montuojamos skirstomojo įrenginio priekyje arba gale. Didžiausia leistina atskirų durų apkrova yra 20 kg. Minimalus dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų įrengimui. Skirstomasis rėmas ir visos nuimamos dalys (šoniniai ir galinis skydai, durys, ...) yra sujungtos įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti visą spintos eksploatavimo laiką. Pagrindiniame skirstomojo įrenginio pagrinde yra M8 varžtas kaip pagrindinis įžeminimo taškas. Kabelių įvadai su išlaužiamais dangteliais yra viršuje ir apačioje. Rekomenduojama didžiausia statinė skirstomojo įrenginio apkrova yra 800 kg naudojant išlyginamąsias kojeles arba cokolį. Medžiaga: 4 mm grūdintas apsauginis stiklas, giliai štampuotas plieno lakštas, plastikinės dalys, montavimo medžiagos.

• Durų aukštis: 1884mm
• Rekomenduojama maksimali apkrova: 800kg
• Gylis: 1200mm
• Muitinės tarifo numeris: 8538100090
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Spalva: Pilka (RAL7035)
• Išmontuojamas: Ne
• Aukštis (išorinis): 1970mm
• Pakuotės aukštis: 1.970m
• Pakuotės ilgis: 1.200m
• Priekinės durys: Stiklinės durys, vyriai kairėje
• Priekinių durų užraktas: Vieno taško užraktas, apsauginė spyna
• Dešinysis šoninis skydas: Ištisinis metalo lakštas, su dviem apsauginėmis spynomis
• Kairysis šoninis skydas: Ištisinis metalo lakštas, su dviem apsauginėmis spynomis
• Galinis skydas/durys: Ištisinis metalo lakštas galinis skydas, su dviem apsauginėmis spynomis
• Galinio skydo užraktas: Apsauginė spyna galiniam skydas
• Durų plotis: 697mm
• Gamintojo numeris: RMA-42-A82-CAX-N1
• EAN Brūkšninis kodas: 8595105191125
• Pakuotės tūris: 18.910m³
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Pastaba apie produktą: Spintos aukštis nurodytas be priedų komplekte pateiktų išlyginamųjų kojelių. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Maksimalus vertikalių bėgių tarpas: 1084mm
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Svoris: 142.070kg
• Pakuotės plotis: 0.800m
• Prekės ženklas: Tritón
• Apsaugos klasė: IP20
• Plotis: 800mm
• Aukščio vienetas: 42U

Kaip naudoti

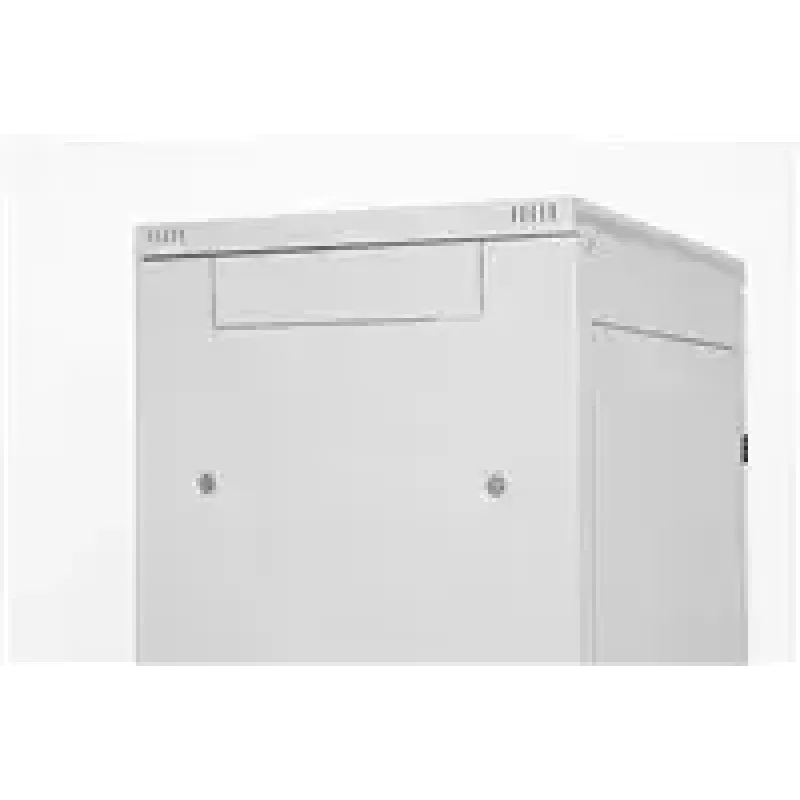

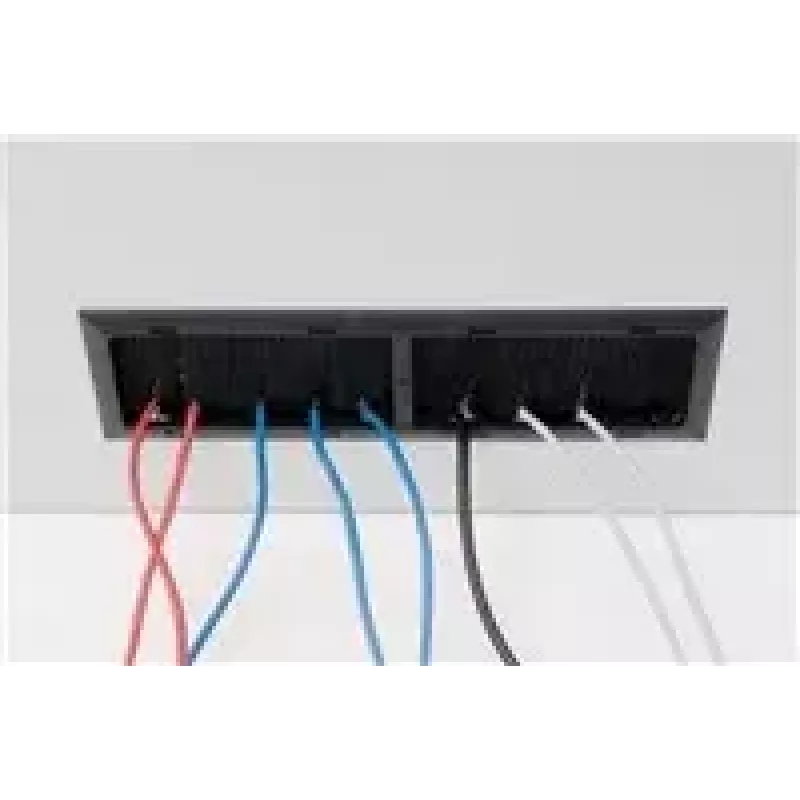

Pastatykite spintą ant pridedamų išlyginamųjų kojelių arba, pagal vietos reikalavimus, sumontuokite papildomus ratukus ar sustiprintą pagrindą. Sureguliuokite 19" vertikalius bėgius iki reikiamo gylio savo įrangai, o spintoms, gilesnėms nei 800 mm, naudokite centrinę bėgių porą papildomam tvirtinimui. Kabelius nuveskite per tam skirtas išlaužiamas uždengiamąsias plokšteles viršuje, apačioje ar gale; kabelių įvadus užsandarinkite pridedamomis šepetėlio juostelėmis ar apsauginiu krašteliu, kad sumažintumėte dulkių patekimą. Jei reikia, sumontuokite papildomas ventiliatoriaus dureles arba Triton ventiliatoriaus įrenginį, naudodami išorinę angą ventiliatoriui sumontuoti ar išimti neatliekant vidaus išmontavimo.

Rekomendacijos

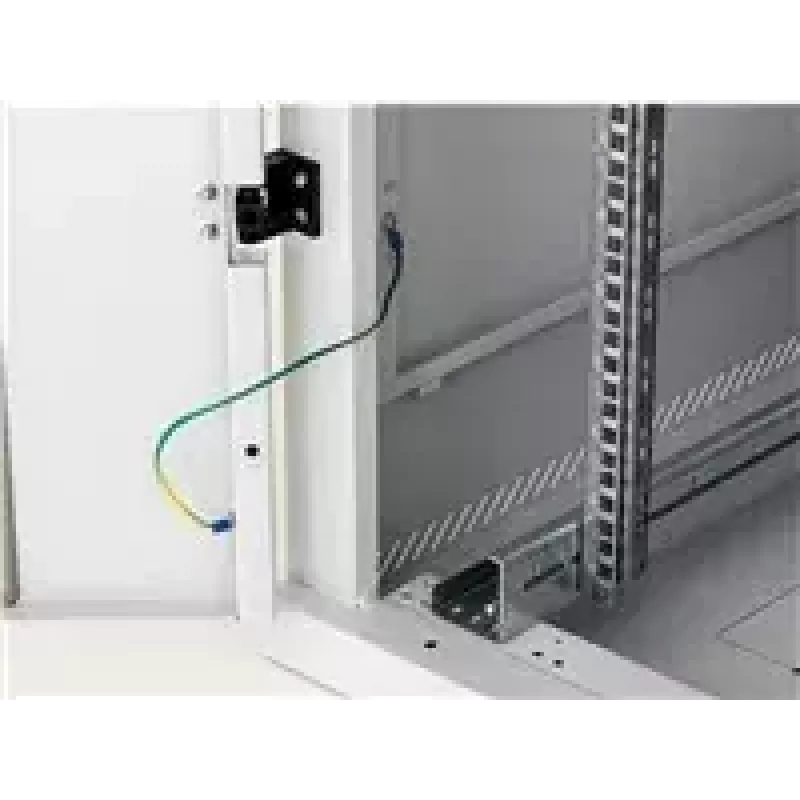

Apkrovoms, viršijančioms 500 kg, sumontuokite horizontalų kabelių tvarkymo sutvirtinimą karkase ir apsvarstykite aktyvų aušinimą, pridėdami Triton ventiliatoriaus įrenginius arba ventiliatoriaus durelių variantą. Užtikrinkite, kad visos nuimamos dalys būtų sujungtos įžeminimui, kaip reikalaujama, ir prieš galutinai nustatant padėtį patikrinkite durų vyrių orientaciją.
