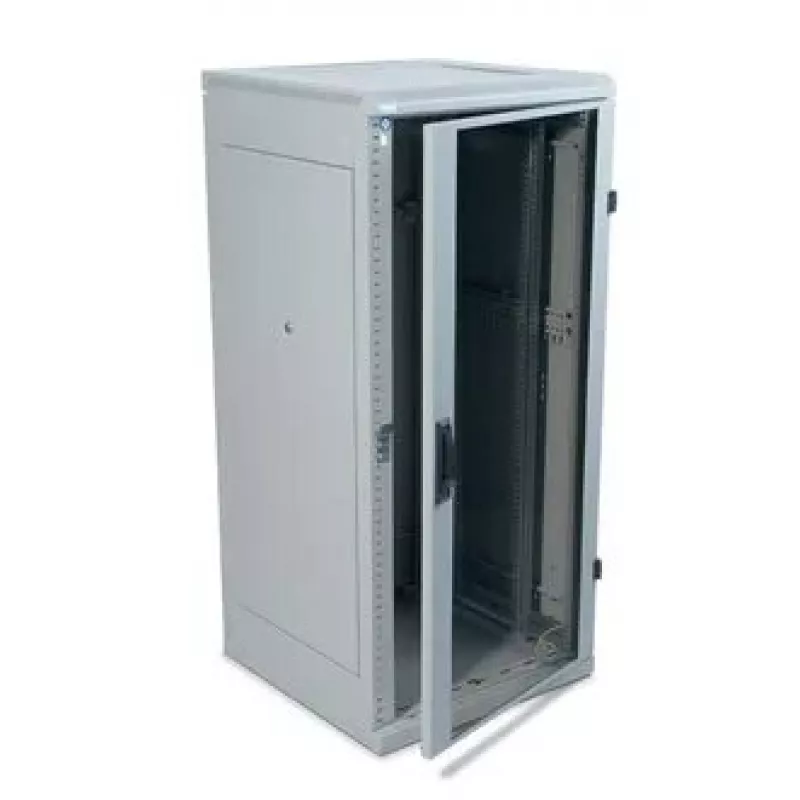

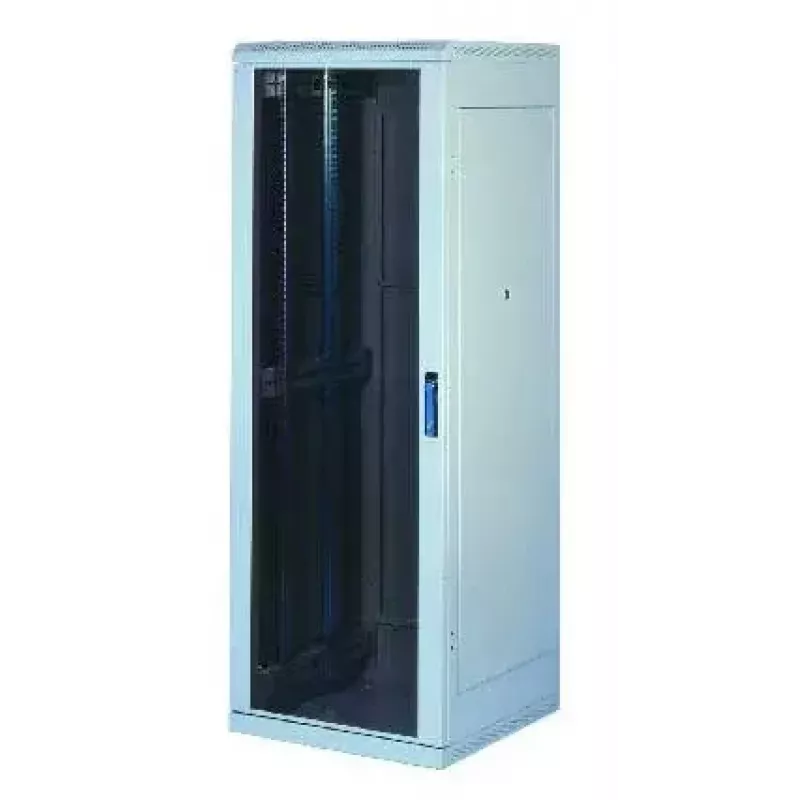

Laisvai stovintis stovas Triton DeltaS RMA-22-A88-CAX-A1 22U Pilka

Suvirintas ant grindų stovintis paskirstymo spinta su nuimamais šoniniais ir galiniu skydais, IP20, keliamoji galia 800 kg Naujos kartos N1 RMA laisvai stovinčių paskirstymo spintų serija naudoja inovatyvius rėmo konstrukcijos elementus, kurie visiems dydžiams užtikrina didesnę 800 kg keliamąją galią, išlaikant konstrukcijos tvirtumą. Didelis konstrukcijos stabilumas RMA turi patikimą suvirintą konstrukciją. Aukšta meistriškumo kokybė ir naujausios technologijos užtikrina puikią spintos išvaizdą. Dvigubos durys su įstatomais vyriais. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti ir vyrių pusę pakeisti. Triton svirtinės rankenos Gaminame savo sukiojamas svirtines rankenas laisvai stovintiems skirstytuvams. Pakeitus plastikinį modulį (nėra priedų rinkinyje), galima naudoti pusapvalės formos užrakinimo cilindrą (pasirenkamas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs tvirtinimo bėgeliai Vertikalūs 19" rastriniai bėgeliai yra bepakopiai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galinis skydai RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, jie standartiškai tvirtinami prie rėmo vienodais užraktais. Specialios durys ventiliacijos įrenginiams Šio tipo skirstytuvui galima užsakyti specialias vientisos skardos duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvi ventiliacija. Išlaužiamos plokštės Kabelių įvadai galinėje skirstytuvo dalyje turi išlaužiamas uždengimo plokšteles. Jas galima sandarinti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abu yra priedų rinkinyje). Anga ventiliacijos įrenginiui Didelė anga su išlaužiama plokšte leidžia Triton ventiliatoriaus skydą sumontuoti ir išimti iš išorės be varžtų. Ratukai, išlyginamosios kojelės, cokolis Skirstytuvą galima sumontuoti ant išlyginamųjų kojelių (dalis priedų rinkinio), prireikus naudojant papildomą cokolių, ratukų arba sunkiasvorių ratukų su atraminiu rėmu įrangą. Galinis skydas Nuimami šoniniai ir galinis skydai standartiškai turi tokius pačius vienodus užraktus kaip ir priekinės durys. Ventiliacijos angos rėme RMA skirstytuvai turi ventiliacijos angas rėme aušinimo orui tiekti prie sumontuotų komponentų. Aušinimą galima sustiprinti sumontavus ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys yra tarpusavyje sujungtos ir įžemintos pagal atitinkamų standartų reikalavimus. Flex rėmas (taikoma 800 mm pločio skirstytuvams) Sistema leidžia montuoti reguliuojamus vertikalius tvirtinimo bėgelius su 19", 21" ir 23" atstumais, priklausomai nuo naudojamos technologijos. Centrinė vertikalių tvirtinimo bėgelių pora Paskirstymo spintoms, kurių gylis viršija 800 mm, standartiškai tiekiame trečią vertikalių tvirtinimo bėgelių porą, kurios dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesnius komponentus galima tvirtinti prie centrinių vertikalių bėgelių naudojant įvairius atramų tipus (pasirenkami priedai). Sukiojamas rėmas 800 mm pločio RMA ir RZA skirstytuvuose galima sumontuoti sukiojamą rėmą, kurio keliamoji galia 150 kg. Maksimalus 19" priedų montavimo gylis yra 330 mm. 19" ant grindų stovintis skirstytuvas su IP20 apsaugos laipsniu Skirstytuve yra 4 (6, jei skirstytuvas gilesnis nei 800 mm) reguliuojami vertikalūs fiksavimo bėgeliai komponentams montuoti. Skirstytuvo konstrukcija: suvirinta plieno konstrukcija su nuimamomis sienelėmis, viengubos arba dvigubos durys iš vientisos skardos, perforuotos (80 % ir 86 % oro pralaidumas) arba stiklinės durys su 4 mm storio grūdintu saugos stiklu. Jos gali būti montuojamos priekyje arba gale skirstytuvo. Maksimali leistina atskirų durų keliamoji galia yra 20 kg. Minimalus dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų įrengimui. Paskirstymo rėmas ir visos nuimamos dalys (šoniniai ir galinis skydai, durys, ...) yra sujungtos įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti per visą spintos eksploatavimo laiką. Spintos pagrinde yra M8 varžtas, skirtas pagrindiniam įžeminimo taškui. Kabelių įvadai su išlaužiamais dangteliais yra viršuje ir apačioje. Rekomenduojama maksimali statinė skirstytuvo apkrova yra 800 kg naudojant išlyginamąsias kojeles arba cokolį. Medžiaga: 4 mm grūdintas saugos stiklas, giliai štampuota plieno skarda, plastikinės dalys, montavimo medžiagos.

• Aukščio vienetas: 22U
• Durų aukštis: 994 mm
• Rekomenduojama maksimali apkrova: 800 kg
• Muitinės tarifo numeris: 8538100090
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Spalva: Pilka (RAL7035)
• Išmontuojamas: Ne
• Aukštis (išorinis): 1080 mm
• Pakuotės aukštis: 1,080 m
• Priekinės durys: Stiklinės durys, vyriai kairėje
• Priekinių durų užraktas: Vieno taško užraktas, apsauginis užraktas
• Dešinysis šoninis skydas: Vientisa skarda, su dviem apsauginiais užraktais
• Kairysis šoninis skydas: Vientisa skarda, su dviem apsauginiais užraktais
• Galinis skydas/durys: Vientisos skardos galinis skydas, su dviem apsauginiais užraktais
• Galinių durų užraktas: Apsauginis galinio skydo užraktas
• Durų plotis: 697 mm
• Gamintojo Nr.: RMA-22-A88-CAX-N1
• EAN brūkšninis kodas: 8595105190531
• Pakuotės ilgis: 0,800 m
• Pakuotės tūris: 0,6910 m³
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Pastaba apie gaminį: Spintos aukštis nurodytas be priedų rinkinyje pateikiamų išlyginamųjų kojelių. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Maksimalus vertikalių bėgelių tarpas: 684 mm
• Kilmės šalis: Čekija
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Svoris: 77,670 kg
• Pakuotės plotis: 0,800 m
• Prekės ženklas: Tritón
• Apsaugos klasė: IP20
• Plotis: 800 mm
• Gylis: 800 mm

Kaip naudoti

Pastatykite laisvai stovintį stovą ant lygaus paviršiaus ir sureguliuokite išlyginamąsias kojeles, kad spinta būtų stabili. Įrangą montuokite ant pateiktų arba standartinių 19 colių bėgelių, reguliuodami vertikalius bėgelius priekyje–gale (ir per plotį 800 mm versijose), kad atitiktų įrenginių gylį. Naudokite priekines duris su vyriais ir nuimamus šoninius bei galinį skydus, kad galėtumėte patekti montavimo ir priežiūros metu. Kabelius tieskite per viršuje, apačioje arba gale esančias išlaužiamas plokštes, naudodami šepetėlio juostelę dulkių patekimui sumažinti, ir sumontuokite ventiliatorių įrenginius tam skirtose angose, jei reikalinga aktyvi ventiliacija. Įžeminimo sistemą prijunkite kaip montavimo dalį.

Rekomendacijos

Kad įranga veiktų saugiai ir ilgai, tolygiai paskirstykite svorį stove, laikykitės gamintojo nurodymų dėl priveržimo momento ir tvirtinimo specifikacijų Tap-tite varžtams, užtikrinkite tinkamą įžeminimą ir ventiliaciją. Naudokite tinkamus kabelių tvarkymo priedus, kad išlaikytumėte oro srautą ir neužstotumėte ventiliatorių angų.
