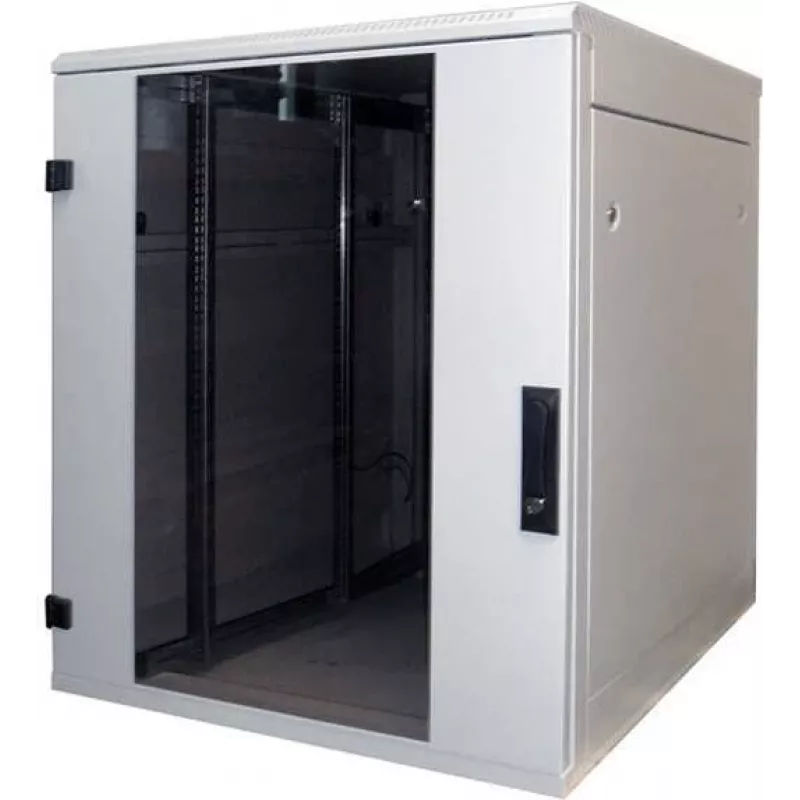

Laisvai stovintis stovas Triton Delta S 18U

Suvirinta ant grindų stovinti paskirstymo spinta su nuimamais šoniniais ir galiniu skydais, IP20, apkrova 800 kg. Naujos kartos N1 RMA laisvai stovinčių paskirstymo spintų serijoje naudojami novatoriški rėmo konstrukcijos elementai, užtikrinantys didesnę 800 kg apkrovą visiems dydžiams, išlaikant konstrukcijos tvirtumą. Aukštas konstrukcijos stabilumas. RMA turi tvirtą suvirintą konstrukciją. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią spintelės išvaizdą. Dvigubos durys sumontuotos su kištukiniais vyriais. Lankstus durų atidarymas. Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti, o durų vyrių pusę pakeisti. Triton svirtinės rankenos. Mes gaminame savo pasukamas svirtines rankenas laisvai stovintiems skirstytuvams. Pakeitus plastikinį modulį (nėra priedų rinkinyje), taip pat galima naudoti pusiau cilindrinį užraktą (pasirenkamas priedas). Patentas: PUV 2013-27443. Reguliuojami vertikalūs fiksavimo bėgeliai. Vertikalūs 19" rastro bėgeliai yra be galo reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galinis skydai. RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, jie standartiškai tvirtinami prie rėmo vienodo rakto spynomis. Specialios durys ventiliacijos įrenginiams. Šio tipo skirstytuvui galima užsisakyti specialias vientisas metalo lakšto duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvi ventiliacija. Išlaužiamos plokštės. Kabelių įvadai galinėje skirstytuvo dalyje uždengti išlaužiamomis aklinomis plokštėmis. Jas galima sandarinti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abu yra priedų rinkinyje). Anga ventiliacijos įrenginiui. Didelė anga su išlaužiama plokšte leidžia iš išorės sumontuoti ir išimti Triton ventiliatoriaus skydą nenaudojant varžtų. Ratukai, išlyginamosios kojelės, cokolis. Skirstytuvą galima montuoti ant išlyginamųjų kojelių (įeina į priedų rinkinį), naudojant pasirenkamą įrangą cokoliams, ratukams arba sunkiosios apkrovos ratukams su atraminiu rėmu, jei reikia. Galinis skydas. Nuimami šoniniai ir galinis skydai standartiškai turi tokias pačias vienodo rakto spynas kaip ir priekinės durys. Vėdinimo angos rėme. RMA skirstytuvai turi ventiliacijos angas rėme aušinimo orui tiekti sumontuotiems komponentams. Aušinimą galima palaikyti įrengiant ventiliacijos įrenginį. Įžeminimas. Visos nuimamos dalys yra tarpusavyje sujungtos ir įžemintos pagal atitinkamus standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstytuvams). Sistema leidžia montuoti reguliuojamus vertikalius montavimo bėgelius 19", 21" ir 23" atstumu, priklausomai nuo naudojamos technologijos. Centrinė vertikalių montavimo bėgelių pora. Skirstomosioms spintoms, kurių gylis viršija 800 mm, standartiškai tiekiame trečią vertikalių montavimo bėgelių porą, kuri dėl savo atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesnius komponentus galima tvirtinti prie centrinių vertikalų naudojant įvairių tipų atramas (pasirenkami priedai). Pasukamas rėmas. 800 mm pločio RMA ir RZA skirstytuvuose galima sumontuoti pasukamą rėmą, kurio apkrova 150 kg. Maksimalus 19" priedų montavimo gylis yra 330 mm. 19" ant grindų stovintis skirstytuvas su IP20 apsaugos laipsniu. Skirstytuve yra 4 (6, jei skirstytuvas gilesnis nei 800 mm) reguliuojami vertikalūs fiksavimo bėgeliai komponentams montuoti. Skirstytuvo konstrukcija: suvirinta plieninė konstrukcija su nuimamomis sienelėmis, viengubos arba dvivėrės durys iš vientiso metalo lakšto, perforuotos (80 % ir 86 % oro pralaidumo) arba stiklinės durys su 4 mm storio grūdintu saugos stiklu. Jos gali būti montuojamos priekyje arba gale skirstytuvo. Maksimali leistina atskirų durų apkrova yra 20 kg. Minimalus dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų įrengimui. Paskirstymo rėmas ir visos nuimamos dalys (šoniniai ir galinis skydai, durys, ...) yra sujungti įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti visą spintos eksploatavimo laiką. Pagrindinis įžeminimo taškas yra M8 varžtas skirstomosios spintos pagrinde. Kabelių įvadai su išlaužiamais dangčiais yra viršuje ir apačioje. Rekomenduojama maksimali statinė skirstytuvo apkrova yra 800 kg, naudojant išlyginamąsias kojeles arba cokolį. Medžiaga: 4 mm grūdintas saugos stiklas, giliai štampuotas plieno lakštas, plastikinės dalys, montavimo medžiagos.

• Rekomenduojama maksimali apkrova: 800 kg
• Muitinės tarifo numeris: 8538100090
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Spalva: Pilka (RAL7035)
• Išardomas: Ne
• Aukštis (išorinis): 900 mm
• Aukštis pakuotėje: 0,900 m
• Pakuotės tūris: 0,5400 m³
• Priekinės durys: Stiklinės durys, vyriai kairėje
• Priekinių durų užraktas: Vieno taško užraktas, apsauginė spyna
• Dešinysis šoninis skydas: Vientisas metalo lakštas, su dviem apsauginėmis spynomis
• Kairysis šoninis skydas: Vientisas metalo lakštas, su dviem apsauginėmis spynomis
• Galinis skydas/durys: Vientisas metalo lakšto galinis skydas, su dviem apsauginėmis spynomis
• Galinio skydo/durų užraktas: Apsauginė spyna galiniam skydui
• Durų plotis: 497 mm
• Gamintojo Nr.: RMA-18-A61-CAX-N1
• EAN brūkšninis kodas: 8595105192078
• Pakuotės ilgis: 1,000 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkto pastaba: Spintos aukštis nurodytas be išlyginamųjų kojelių, tiekiamų priedų rinkinyje. Sumontavus šias kojeles, spintos montavimo matmuo padidėja nuo 24 iki 35 mm.
• Maksimalus vertikalių bėgelių atstumas: 917 mm
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Svoris: 62,850 kg
• Pakuotės plotis: 0,600 m
• Prekės ženklas: Tritón
• Plotis: 600 mm
• Aukštis vienetais: 18U
• Apsaugos klasė: IP20
• Durų aukštis: 814 mm
• Gylis: 1000 mm

Kaip naudoti

Pastatykite laisvai stovintį stovą ant lygaus paviršiaus ir sureguliuokite išlyginamąsias kojeles, kol spinta taps stabili. Įrenkite įrangą ant 19" bėgelių, reguliuodami vertikalius bėgelius pirmyn ir atgal, kad prisitaikytumėte prie gylio; 800 mm pločio spintų rėmą taip pat galima reguliuoti pločio kryptimi, jei reikia. Nutieskite kabelius per viršutinius, apatinius ar galinius įvadus, išimdami atitinkamas išlaužiamas aklinas plokštes ir naudodami šepetėlio juostelę, kad sumažintumėte dulkių patekimą. Sumontuokite ventiliatorių blokus tam skirtose viršutinėse arba pagrindo angose, jei reikia aktyvios ventiliacijos, ir prijunkite spintos įžeminimą prie pastato žemės.

Rekomendacijos

Siekiant optimalaus veikimo, tolygiai paskirstykite įrangos svorį, sunkesnius įrenginius laikykite žemiau stove ir palikite tarpus oro srautui. Naudokite užrakinamus skydus, kad apribotumėte prieigą, ir palaikykite įžeminimo jungtį. Didelio tankio ar šilumą generuojančioms instaliacijoms apsvarstykite galimybę įrengti ventiliatorius ar kitus aktyvius aušinimo variantus tam skirtose ventiliatoriaus angose.
