Laisvai stovinti spinta EFB Elektronik PRO-2486GR.G1SV 24U, maks. apkrova 1000 kg, raktinis užraktas, IP20, pilka

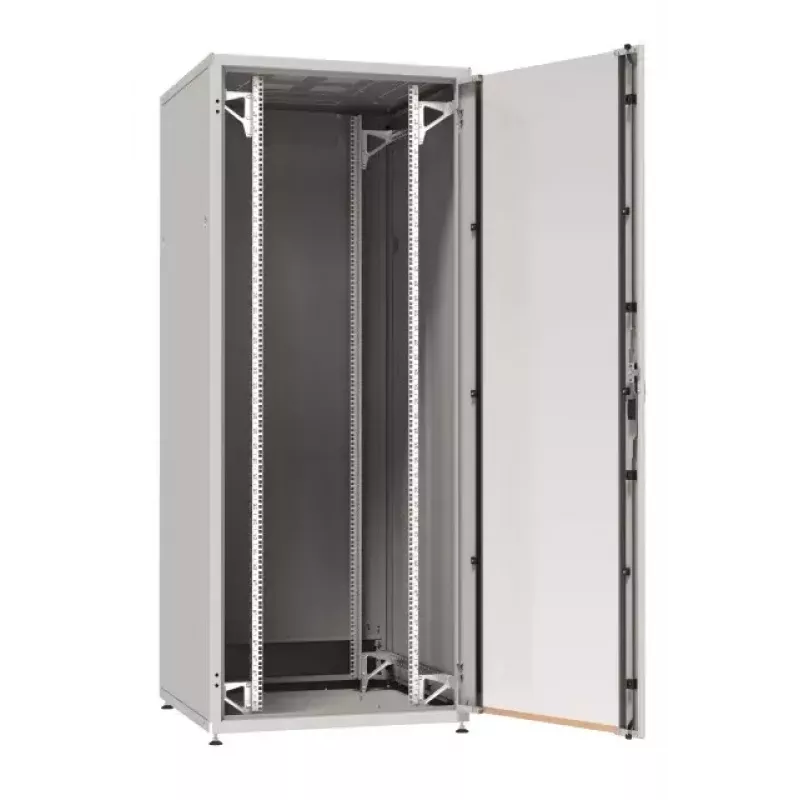

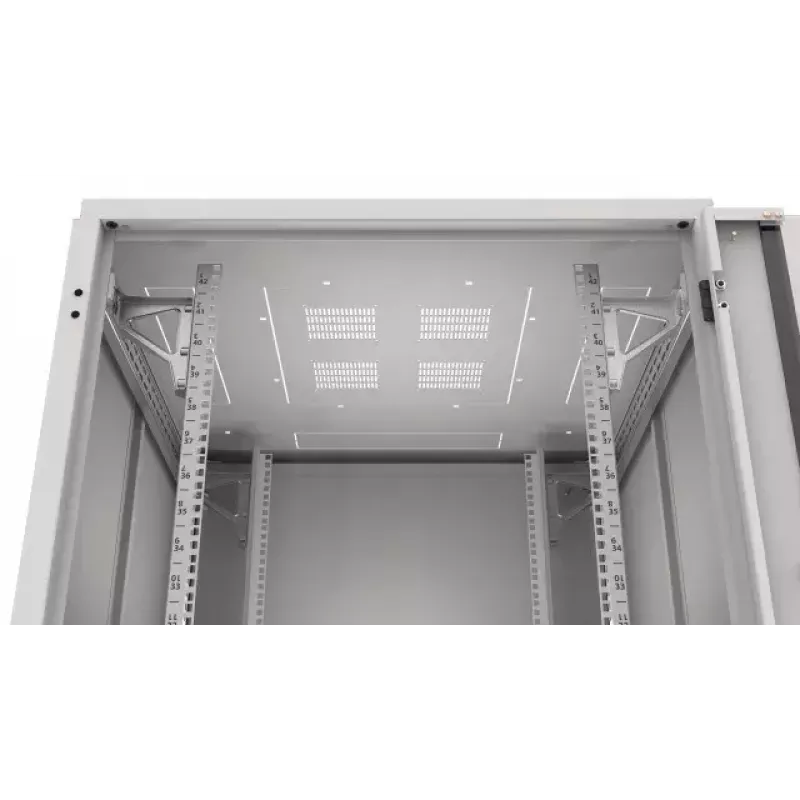

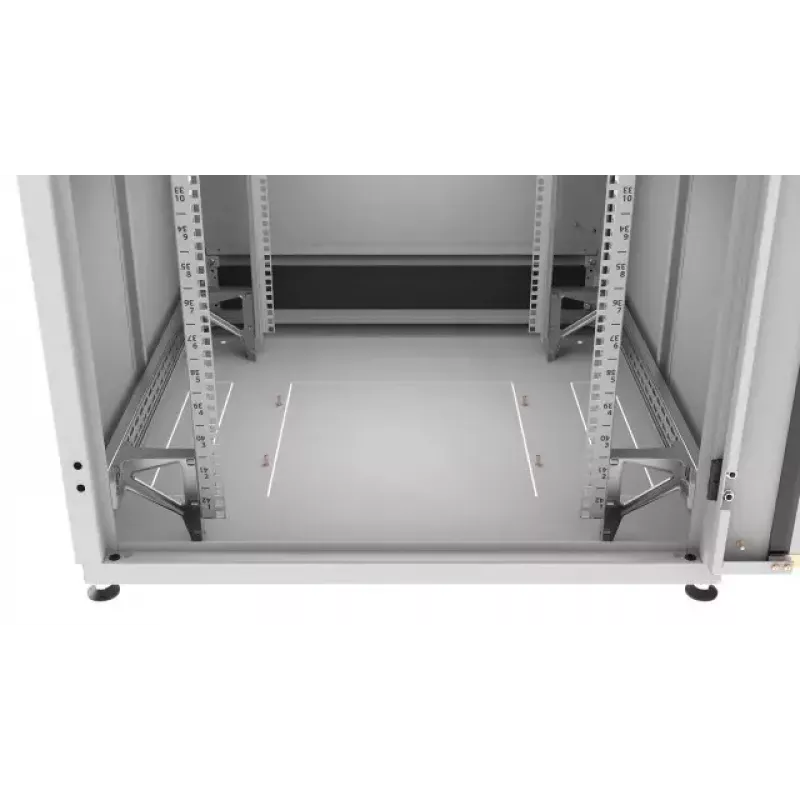

Laisvai stovinti spinta EFB Elektronik PRO-2486GR.G1SV yra 19" tinklo spinta su 24U montavimo aukščiu, skirta vidaus tinklo, serverių ir telekomunikacijų įrangai. Plieno lakštų korpusas su varžtais sujungtu rėmu pristatomas visiškai surinktas, yra savaime ventiliuojamas ir išardomas. Viduje yra keturi cinkuoti 19" profiliai (du priekyje, du gale) su laipsnišku gylio reguliavimu ir apverčiamu rack vienetų numeravimu. Priekinės durys turi 5 mm sertifikuoto apsauginio stiklo langą ir rakinamą 3 taškų sukimo rankeną (iki 24U – 1 taško rankena), įskaitant profilinį puscilindrį pagal DIN18252 / EN 1303; puscilindrį galima pakeisti (30/10 mm). Galinės durys yra vienos dalies sutrumpintos plieninės durys su dviem skląsčio užraktais (raktas toks pat kaip priekyje) ir 3U kabelių įvedimo skydeliu apačioje (690 x 67 mm). Stogas ir dugnas turi iš anksto išmuštas angas kabeliams įvesti, o stogas paruoštas montuoti 2 arba 4 ventiliatorių blokus; dugne yra iš anksto išmušta anga filtrams arba kabelių įvedimo moduliams. Visos spintos sekcijos yra viduje įžemintos, o iš anksto sumontuota įžeminimo juosta yra centre gale (jungtys: 2 x M5 + 2 x 8 mm). Dažų apdaila RAL7035 (šviesiai pilka), apsaugos laipsnis IP20. Pristatymas ant vienkartinio padėklo transportavimo pakuotėje.

Privalumai

Spinta pasižymi tvirta plienine konstrukcija su laipsniškai gylio reguliuojamais cinkuotais 19" profiliais, apverčiamu rack vienetų numeravimu aiškiam montavimui ir rakinamomis priekinėmis durimis su apsauginio stiklo langu kontroliuojamai prieigai ir įrangos matomumui. Iš anksto sumontuotas įžeminimas, daugybė kabelių įvedimo angų ir stogo paruošimas ventiliatoriams supaprastina montavimą ir aušinimo planavimą. Komplekte esantys priedai, tokie kaip įspaudžiamos veržlės, išlyginamosios kojelės, įžeminimo kabeliai ir raktai, leidžia nedelsiant pradėti eksploatuoti.

Tinka

• Mažoms ir vidutinėms serverių patalpoms bei duomenų spintoms
• Tinklo ir telekomunikacijų įrangos montavimui (komutatoriai, pataisų skydeliai, maršrutizatoriai)
• Vidaus IT įrenginiams, kuriems reikalingas saugus, rakinamas stovo montavimas
• Aplinkoms, kurioms reikalingas kabelių valdymas ir paruošta ventiliacija

Pagrindinės specifikacijos

• Modelis: EFB Elektronik PRO-2486GR.G1SV
• Montavimo aukštis: 24U (19")
• Maksimali apkrova: 1000 kg (gylio 600 / 800 mm atveju)
• Apsaugos klasė: IP20 (naudojimui patalpose)
• Medžiaga: plieno lakštų korpusas su varžtais sujungtu rėmu
• Priekinės durys: apsauginis stiklas 5 mm, rakinama 3 taškų rankena (1 taško iki 24U)
• Profiliai: 4 x cinkuoti 19" profiliai, reguliuojami gyliu
• Įžeminimas: vidinis sekcijų įžeminimas, iš anksto sumontuota įžeminimo juosta (2 x M5 + 2 x 8 mm)
• Apdaila: RAL7035, šviesiai pilka
• Komplektuojami priedai: šepetys, įspaudžiamų veržlių rinkinys (20 vnt.), įžeminimo juosta ir įžeminimo kabeliai, 4 išlyginamosios kojelės M12, 2 raktai

Kaip naudoti

Pastatykite spintą ant stabilaus, lygaus paviršiaus ir užfiksuokite išlyginamąsias kojeles, kad pasiektumėte tinkamą išlyginimą. Montuokite įrangą į 19" profilius naudodami tiekiamas įspaudžiamas veržles; prireikus reguliuokite profilių gylį pagal įrenginio poreikius. Kabelius tieskite per stogo, dugno arba galines kabelių įvedimo angas ir naudokite 3U apatinį skydelį didesniems kabelių pluoštams. Prijunkite įžeminimo juostą prie objekto įžeminimo naudodami tiekiamus įžeminimo kabelius. Jei reikia aktyvios ventiliacijos, į stogo išpjovas montuokite ventiliatorių blokus, o pagal poreikį į dugno iš anksto išmuštas angas montuokite filtrus arba kabelių įvedimo modulius.

Rekomendacijos

Saugiam ir patikimam veikimui tolygiai paskirstykite svorį montavimo lygiuose ir neviršykite 1000 kg maksimalios apkrovos. Naudokite iš anksto išmuštas angas ir paruoštas ventiliatorių vietas atitinkamam kabelių valdymui ir ventiliacijai šilumą išskiriančiai įrangai įgyvendinti. Užtikrinkite, kad spinta būtų prijungta prie tinkamo įžeminimo taško, ir normaliai veikiant laikykite priekines bei galines duris uždarytas, kad būtų išlaikyta fizinė sauga ir oro srauto konstrukcija.
