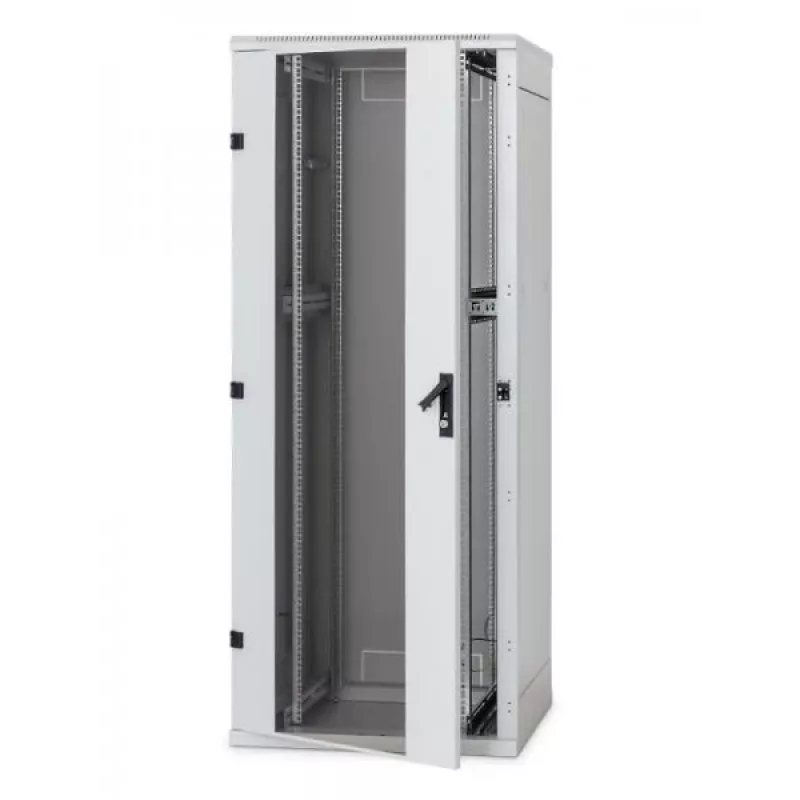

Laisvai statomas stovas Triton RMA-22-A81-CAX-N1 22U 800kg Pilka

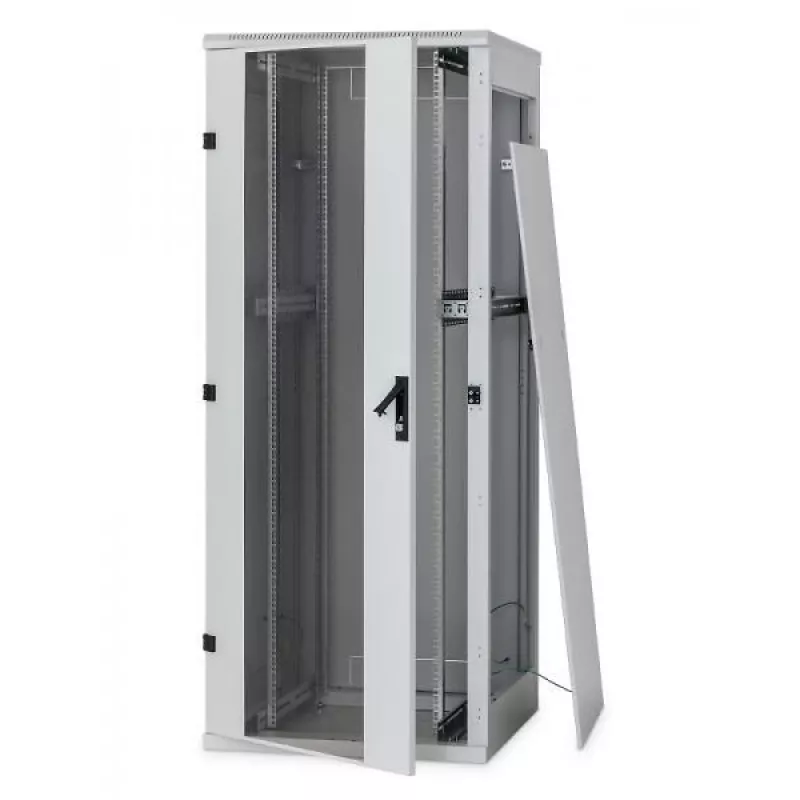

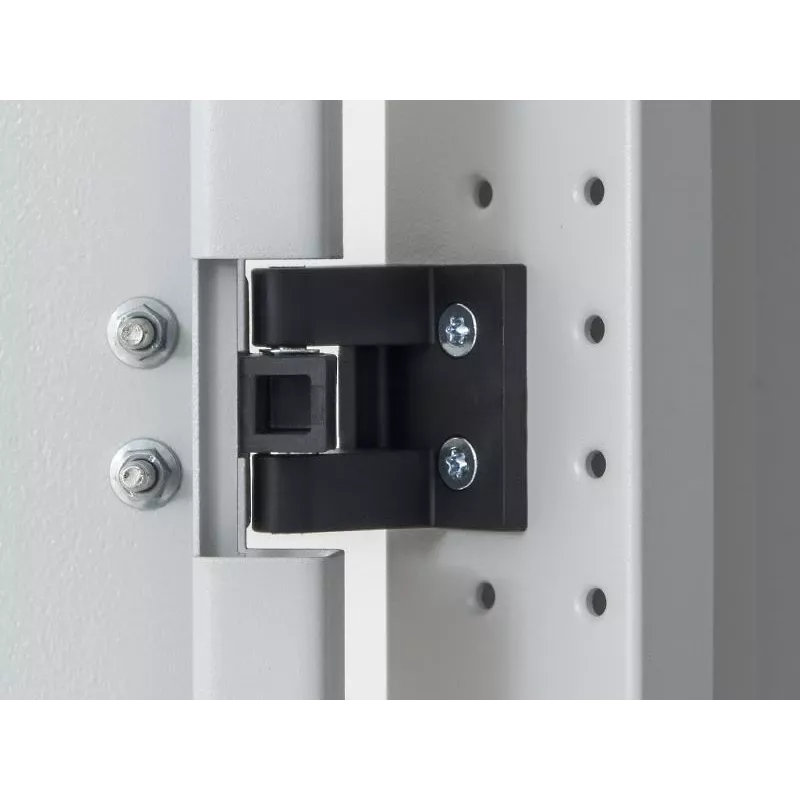

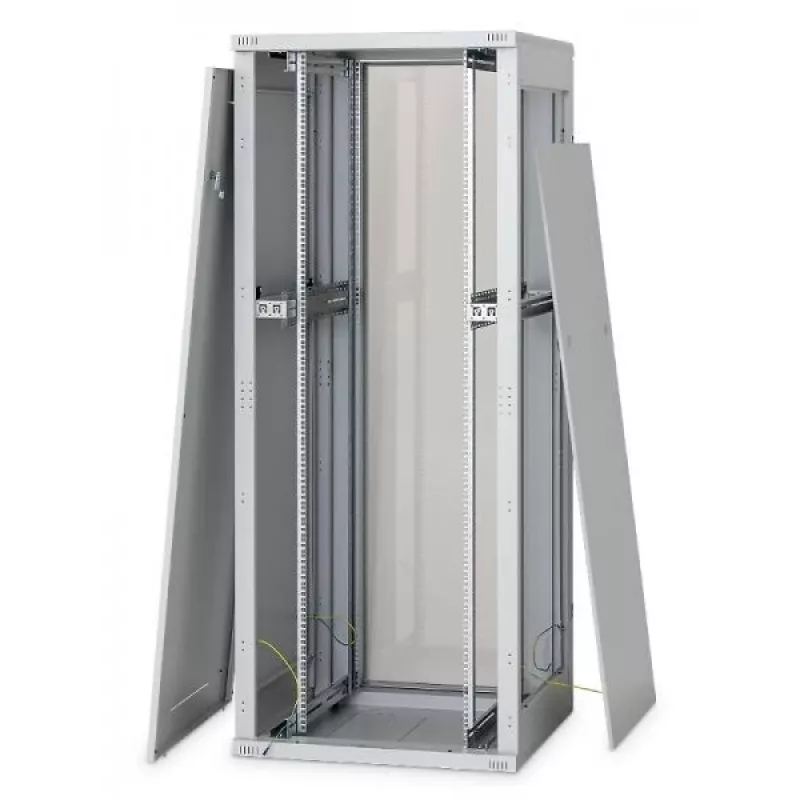

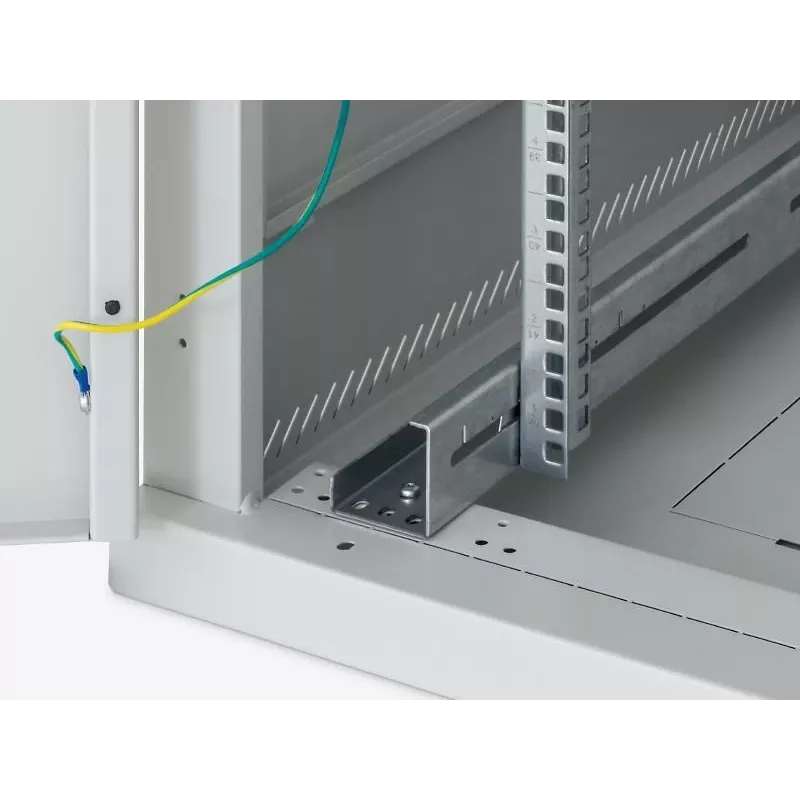

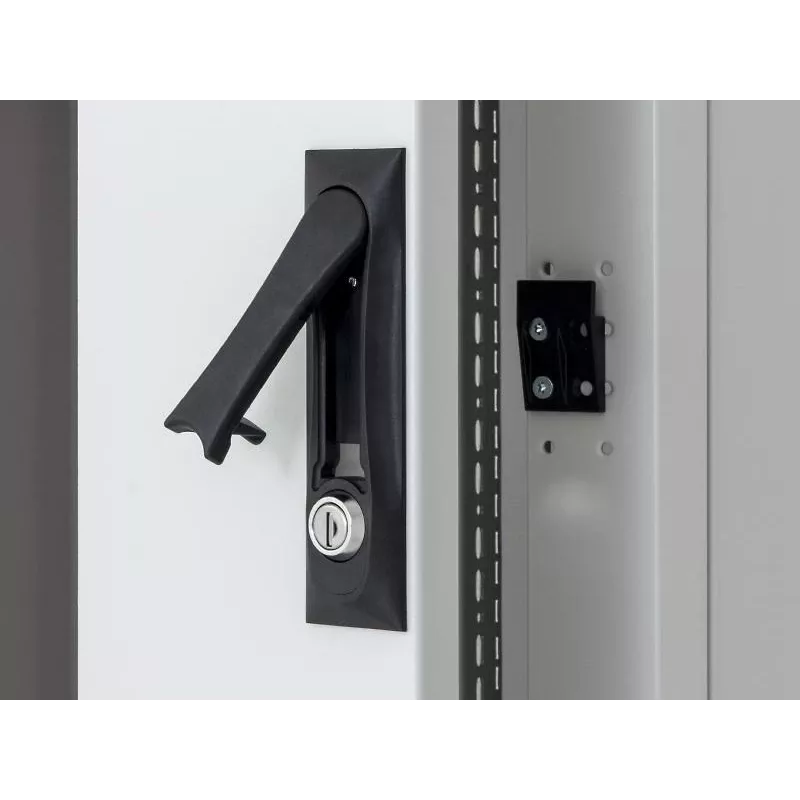

Suvirintas ant grindų statomas skirstomasis įrenginys su nuimamais šoniniais ir galiniu skydais, IP20, apkrovos galia 800 kg Naujos kartos N1 RMA laisvai statomų skirstomųjų dėžių serijoje naudojami novatoriški rėmo konstrukcijos elementai, užtikrinantys didesnę 800 kg apkrovos galią visiems dydžiams, išlaikant konstrukcijos tvirtumą. Didelis konstrukcijos stabilumas RMA turi patikimą suvirintą konstrukciją. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią stovo išvaizdą. Dvigubos durys sumontuotos su įkišamais vyriais. Lankstus durų varstymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti, o durų vyrius pakeisti. Triton svirtinės rankenos Mes gaminame savo pasukamas svirtines rankenas laisvai statomiems skirstomiesiems įrenginiams. Pakeitus plastikinį modulį (nepridedamas prie priedų paketo), taip pat galima naudoti puscilindrį užrakinimo cilindrą (pasirenkamas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs tvirtinimo bėgiai Vertikalūs 19" rastro bėgiai yra bepakopai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galinis skydai RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, jie standartiškai tvirtinami prie rėmo vienodais raktais užrakinamomis spynomis. Specialios durys ventiliacijos įrenginiams Šio tipo skirstomiesiems įrenginiams galima užsakyti specialias vientisas metalines duris RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvi ventiliacija. Išlaužiami skydeliai Kabelių įvadai skirstomojo įrenginio gale yra su išlaužiamomis dengiamosiomis plokštelėmis. Jas galima sandarinti nuo dulkių naudojant šepetinę juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abu yra priedų pakete). Anga ventiliacijos įrenginiui Didelė anga su išlaužiamu skydeliu leidžia Triton ventiliatoriaus panelę sumontuoti ir išimti iš išorės nenaudojant varžtų. Ratukai, išlyginamosios kojelės, cokolis Skirstomąjį įrenginį galima montuoti ant išlyginamųjų kojelių (priedų paketo dalis), prireikus naudojant pasirenkamą cokolio, ratukų ar sunkiasvorius ratukus su atraminiu rėmu. Galinis skydas Nuimami šoniniai ir galinis skydai standartiškai turi tokias pačias vienodais raktais užrakinamas spynas kaip ir priekinės durys. Vėdinimo angos rėme RMA skirstomieji įrenginiai rėme turi vėdinimo angas aušinimo oro tiekimui sumontuotiems komponentams. Aušinimą galima palaikyti sumontavus ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys yra sujungtos ir įžemintos pagal atitinkamus standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstomiesiems įrenginiams) Sistema leidžia montuoti reguliuojamus vertikalius montavimo bėgius 19", 21" ir 23" atstumu, priklausomai nuo naudojamos technologijos. Centrinė vertikalių montavimo bėgių pora Skirstomosioms lentoms, kurių gylis didesnis nei 800 mm, standartiškai tiekiame trečią vertikalių montavimo bėgių porą, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesni komponentai gali būti tvirtinami prie centrinių vertikalių bėgių naudojant įvairių tipų atramas (pasirenkami priedai). Pasukamas rėmas 800 mm pločio RMA ir RZA skirstomieji įrenginiai gali būti aprūpinti pasukamu rėmu, kurio apkrovos galia 150 kg. Maksimalus montavimo gylis 19" priedams yra 330 mm. 19" ant grindų statomas skirstomasis įrenginys su IP20 apsaugos laipsniu Skirstomąjį įrenginį sudaro 4 (6, jei gylis didesnis nei 800 mm) reguliuojami vertikalūs fiksuojamieji bėgiai komponentams montuoti. Skirstomojo įrenginio konstrukcija: suvirinta plieninė konstrukcija su nuimamomis sienelėmis, viengubos arba dvigubos durys iš vientiso metalo lakšto, perforuotos (80 % ir 86 % oro pralaidumas) arba stiklinės durys su 4 mm storio grūdintu apsauginiu stiklu. Jos gali būti montuojamos priekyje arba gale. Maksimali leistina atskirų durų apkrova – 20 kg. Minimalus padengimo storis – 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų montavimui. Paskirstomasis rėmas ir visos nuimamos dalys (šoniniai ir galinis skydai, durys ir kt.) yra sujungti įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir įjungti visą spintos eksploatavimo laiką. Pagrindiniame įžeminimo taške, esančiame skirstomosios lentos pagrinde, yra M8 varžtas. Kabelių įvadai su išlaužiamais dangteliais yra viršuje ir apačioje. Rekomenduojama maksimali statinė skirstomojo įrenginio apkrova yra 800 kg, kai naudojamos išlyginamosios kojelės arba cokolis. Medžiaga: 4 mm grūdintas apsauginis stiklas, giluminio tempimo plieno lakštas, plastikinės dalys, montavimo medžiagos.

• Aukščio vienetas: 22U
• Durų aukštis: 994mm
• Rekomenduojama maksimali apkrova: 800kg
• Muitų tarifo numeris: 8538100090
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Spalva: Pilka (RAL7035)
• Ardomas: Ne
• Aukštis (išorinis): 1080mm
• Pakuotės aukštis: 1,080m
• Pakuotės tūris: 0,8640m³
• Priekinės durys: Stiklinės durys su kairiaisiais vyriais
• Priekinių durų užraktas: Vientaškis užraktas, apsauginė spyna
• Dešinysis šoninis skydas: Vientisas metalo lakštas, su dviem apsauginėmis spynomis
• Kairysis šoninis skydas: Vientisas metalo lakštas, su dviem apsauginėmis spynomis
• Galinis skydas / durys: Galinis vientiso metalo lakšto skydas, su dviem apsauginėmis spynomis
• Galinio skyriaus užraktas: Galinio skydo apsauginė spyna
• Durų plotis: 697mm
• Gamintojo Nr.: RMA-22-A81-CAX-N1
• EAN Brūkšninis kodas: 8595105191040
• Pakuotės ilgis: 1,000m
• Svoris: 90,230kg
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkto pastaba: Spintos aukštis nurodomas be priedų pakete esančių išlyginamųjų kojelių. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Maksimalus atstumas tarp vertikalių bėgių: 884mm
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Pakuotės plotis: 0,800m
• Prekės ženklas: Tritón
• Apsaugos klasė: IP20
• Plotis: 800mm
• Gylis: 1000mm

Kaip naudoti

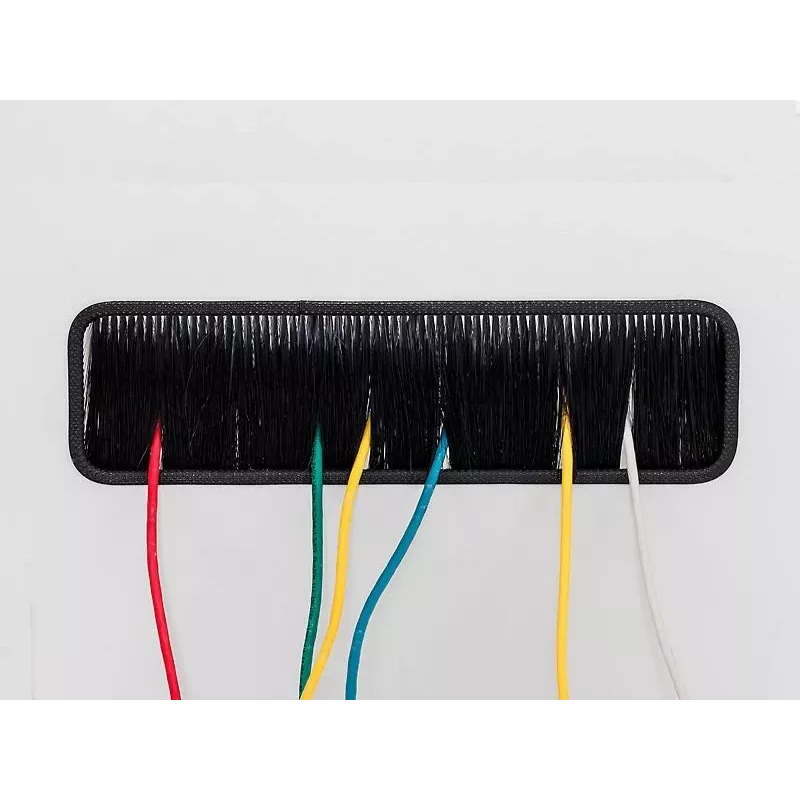

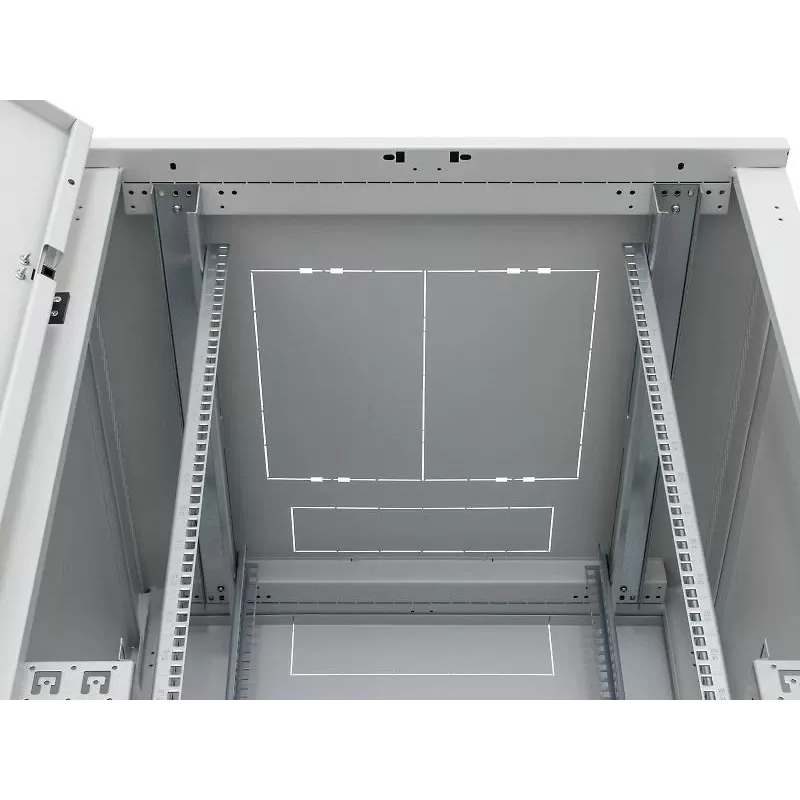

Padėkite spintą ant jos išlyginamųjų kojelių arba ant pasirenkamų ratukų ar cokolio. Sureguliuokite vertikalius 19" bėgius iki reikiamo gylio ir montuokite įrangą naudodami standartines 19" tvirtinimo detales. Nutieskite kabelius per išlaužiamus dengiamuosius skydelius pagrinde, lubose ar galiniame dangtyje; užfiksuokite ir užsandarinkite kabelių angas pridedamomis šepetinėmis juostelėmis arba apsauginiu apvadu, kad apribotumėte dulkių patekimą. Jei reikalingas aktyvus aušinimas, užsisakykite suderinamą ventiliatoriaus įrenginio duris ir sumontuokite Triton ventiliatoriaus įrenginius iš išorės per didelę išlaužiamą angą. Užrakinkite nuimamus šoninius skydus ir galinį dangtį naudodami standartinį raktą, kuris tinka durų spynai.

Rekomendacijos

Spinta skirta naudoti patalpose, IT ir telekomunikacijų srityse; laikykitės 800 kg apkrovos ribos ir tolygiai paskirstykite svorį. Esant didelėms apkrovoms (>500 kg), sumontuokite horizontalų kabelių tvarkymo įrenginį rėme, kad sutvirtintumėte konstrukciją. Įrenginiams, kurių gylis didesnis nei 800 mm, naudokite pridedamą centrinį vertikalų bėgį ir, jei reikia, pasirenkamus laikiklius trumpesniems įtaisams.
