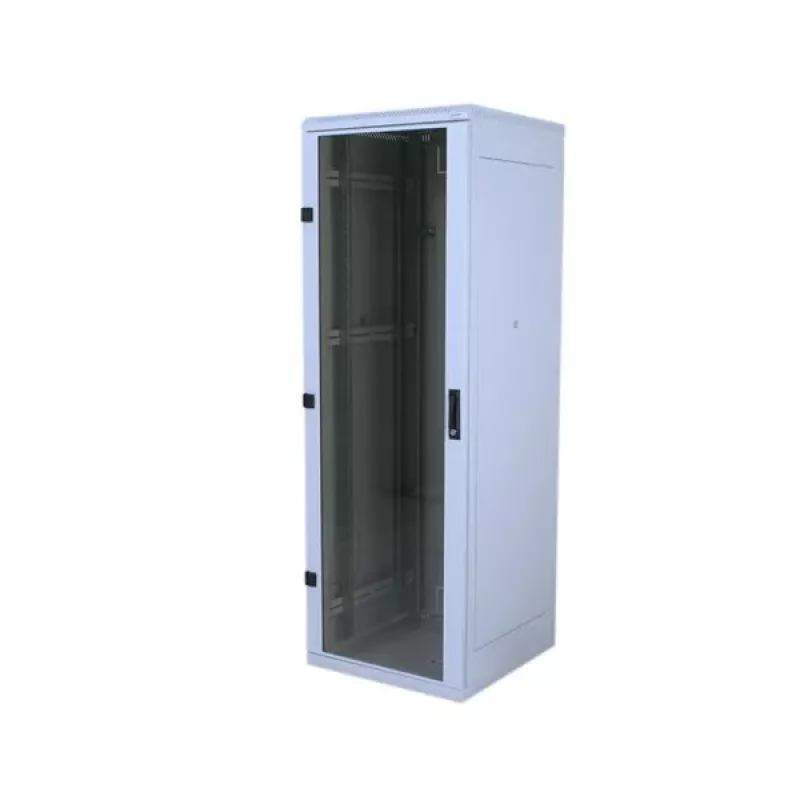

Laisvai pastatomas stovas Triton RMA-42-A66-CAX-A1

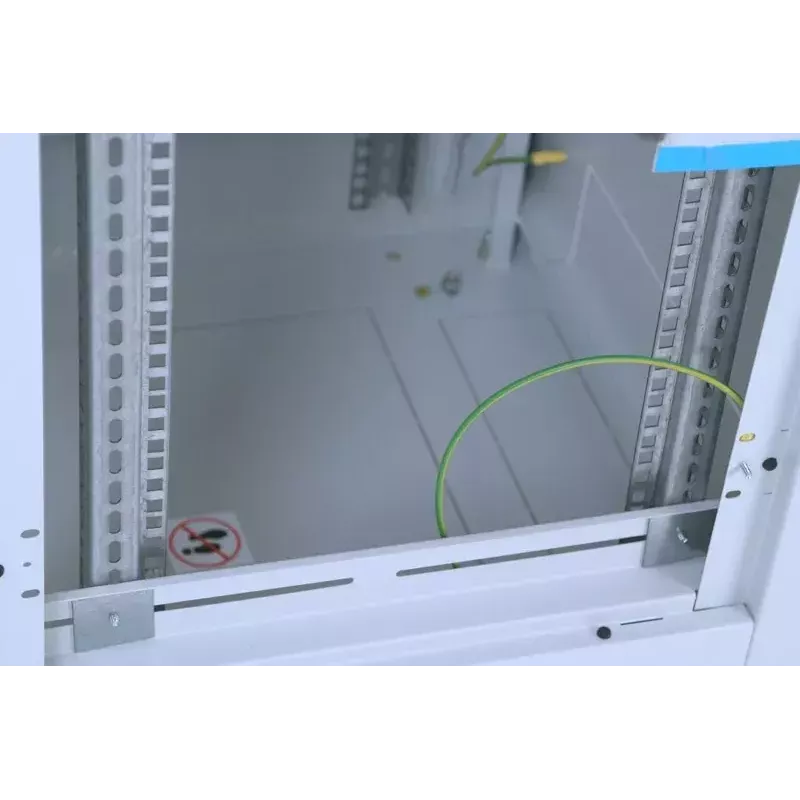

Suvirintas ant grindų pastatomas skirstomasis spinta su nuimamais šoniniais ir galiniu skydais, IP20, apkrova 800 kg Naujos kartos N1 RMA laisvai pastatomų skirstomųjų spintų serijoje naudojami inovatyvūs rėmo konstrukcijos elementai, leidžiantys pasiekti 800 kg apkrovą visiems dydžiams, išlaikant konstrukcijos tvirtumą. Aukštas konstrukcijos stabilumas RMA turi patikimą suvirintą konstrukciją. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią vežimėlio išvaizdą. Dvigubos durys sumontuotos su įkabinamais vyriais. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti ir pakeisti durų vyrių pusę. Triton svirtinės rankenos Gaminame savo pasukamas svirtines rankenas laisvai pastatomiems skirstytuvams. Pakeitus plastikinį modulį (nėra priedų rinkinyje), galima naudoti pusiau cilindrinį užrakto cilindrą (pasirenkamas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs fiksavimo bėgeliai Vertikalūs 19" rastro bėgeliai yra neribotai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galinis skydai RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, jie standartiškai tvirtinami prie rėmo vienodais raktais užrakinamomis spynomis. Specialios durys ventiliacijos įrenginiams Šio tipo skirstytuvui galima užsisakyti specialias vientiso lakštinio metalo duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvi ventiliacija. Išlaužiamos plokštės Kabelių įvadai galinėje skirstytuvo dalyje yra su išlaužiamomis aklinomis plokštėmis. Jas galima užsandarinti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abu yra priedų rinkinyje). Anga ventiliacijos įrenginiui Didelė anga su išlaužiama plokšte leidžia Triton ventiliatoriaus skydą sumontuoti ir nuimti iš išorės be varžtų. Ratukai, niveliavimo kojelės, cokolis Skirstytuvas gali būti montuojamas ant niveliavimo kojelių (yra priedų rinkinyje), naudojant pasirenkamą cokolių, ratukų ar sunkiasvorių ratukų su atraminiu rėmu įrangą, jei reikia. Galinis skydas Nuimami šoniniai ir galinis skydai standartiškai turi tokias pačias vienodais raktais užrakinamas spynas kaip ir priekinės durys. Ventiliacijos angos rėme RMA skirstytuvai turi ventiliacijos angas rėme aušinimo orui tiekti sumontuotiems komponentams. Aušinimą galima palaikyti sumontavus ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys yra tarpusavyje sujungtos ir įžemintos pagal atitinkamus standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstytuvams) Sistema leidžia montuoti reguliuojamus vertikalius montavimo bėgelius 19", 21" ir 23" atstumais, priklausomai nuo naudojamos technologijos. Centrinė vertikalių montavimo bėgelių pora Skirstomosioms spintoms, kurių gylis viršija 800 mm, standartiškai tiekiama trečia vertikalių montavimo bėgelių pora, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesni komponentai gali būti tvirtinami prie centrinių vertikalių bėgelių naudojant įvairius laikiklius (pasirenkami priedai). Pasukamas rėmas 800 mm pločio RMA ir RZA skirstytuvuose galima sumontuoti pasukamą rėmą, kurio apkrova 150 kg. Maksimalus 19" priedų montavimo gylis yra 330 mm. 19" ant grindų pastatomas skirstytuvas su IP20 apsaugos laipsniu Skirstytuve yra 4 (6 skirstytuvuose, gilesniuose nei 800 mm) reguliuojami vertikalūs fiksavimo bėgeliai komponentams montuoti. Skirstytuvo konstrukcija: suvirinta plieninė konstrukcija su nuimamomis sienelėmis, viengubos arba dvigubos durys iš vientiso lakštinio metalo, perforuotos (80 % ir 86 % oro pralaidumas) arba stiklinės durų versijos su 4 mm storio grūdintu saugos stiklu. Jos gali būti montuojamos skirstytuvo priekyje arba gale. Maksimali leistina atskirų durų apkrova yra 20 kg. Minimalus dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemoms bei jų paskirstymo sistemoms montuoti. Skirstomasis rėmas ir visos nuimamos dalys (šoniniai ir galinis skydai, durys,...) yra sujungti įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti visą spintos eksploatavimo laiką. Spintos pagrinde yra M8 varžtas kaip pagrindinis įžeminimo taškas. Kabelių įvadai su išlaužiamais dangčiais yra viršuje ir apačioje. Rekomenduojama maksimali statinė skirstytuvo apkrova yra 800 kg, naudojant niveliavimo kojeles arba cokolį. Medžiaga: 4 mm grūdintas saugos stiklas, giliai štampuotas plieno lakštas, plastikinės dalys, montavimo medžiaga.

• Durų aukštis: 1884mm
• Gylis: 600mm
• Rekomenduojama maksimali apkrova: 800kg
• Muitinės tarifo numeris: 8538100090
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Spalva: Pilka (RAL7035)
• Išardomas: Ne
• Aukštis (išorinis): 1970mm
• Pakuotės aukštis: 1.970m
• Priekinės durys: Stiklinės durys, vyriai kairėje
• Priekinių durų užraktas: Vieno taško užraktas, apsauginė spyna
• Dešinysis šoninis skydas: Vientisas lakštinis metalas, su dviem apsauginėmis spynomis
• Kairysis šoninis skydas: Vientisas lakštinis metalas, su dviem apsauginėmis spynomis
• Galinis skydas/durys: Vientiso lakštinio metalo galinis skydas, su dviem apsauginėmis spynomis
• Galinių durų užraktas: Apsauginė spyna galiniam skydui
• Durų plotis: 497mm
• Gamintojo Nr.: RMA-42-A66-CAX-N1
• EAN brūkšninis kodas: 8595105187999
• Pakuotės ilgis: 0.600m
• Pakuotės tūris: 0.7090m³
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Gaminio pastaba: Spintos aukštis nurodytas be niveliavimo kojelių, kurios tiekiamos priedų rinkinyje. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Maksimalus atstumas tarp vertikalių bėgelių: 517mm
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Svoris: 82.780kg
• Pakuotės plotis: 0.600m
• Prekės ženklas: Tritón
• Plotis: 600mm
• Apsaugos klasė: IP20
• Aukščio vienetas: 42U

Kaip naudoti

Pastatykite laisvai pastatomą stovą ant lygaus paviršiaus ir, jei reikia pagal vietinę montavimo praktiką, pritvirtinkite. Įranga montuojama ant slankiojančių bėgelių, naudojant tinkamus stovo varžtus (Tap-tite ar panašius), sulygiuotus su 19" montavimo angomis. Jei naudojate 800 mm pločio spintos variantą, paruoštą alternatyvioms montavimo pozicijoms, pasirinkite norimą centrinį arba poslinkio išdėstymą ir atitinkamai pritvirtinkite slankiojančius bėgelius. Tolygiai paskirstykite įrangos svorį ir laikykitės atskirų įrenginių gamintojų nurodymų.

Rekomendacijos

Užpildydami stovą, užtikrinkite tinkamą ventiliaciją ir kabelių tvarkymą. Sunkesnę įrangą montuokite žemesnėse U pozicijose, kad išlaikytumėte stabilumą ir sumažintumėte viršutinės dalies sunkumą.
