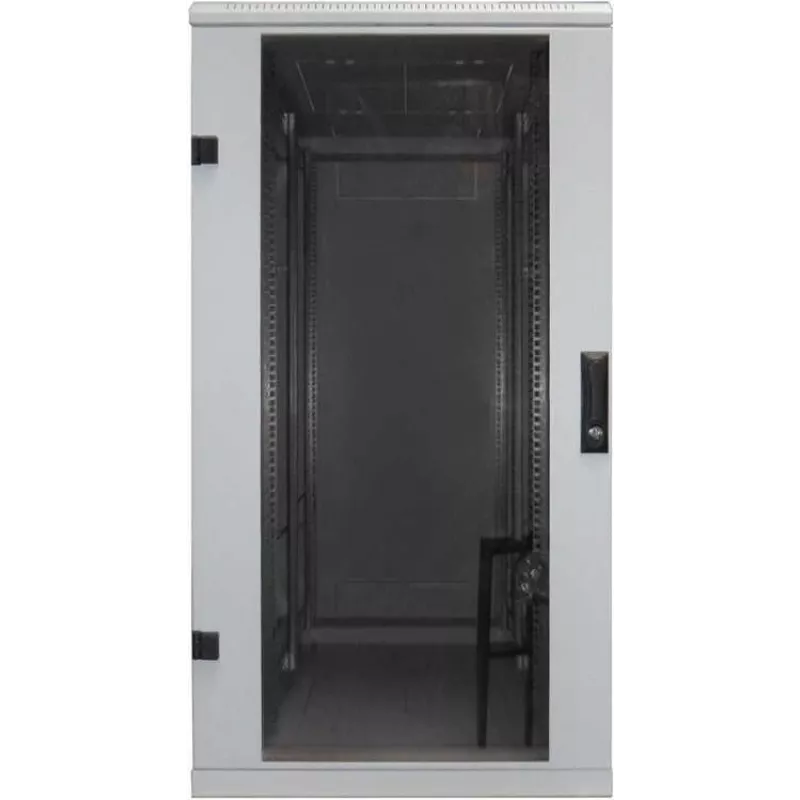

Laisvai pastatomas stovas Triton RMA-27-A66-CAX-N1 27U 800 kg Pilka

Suvirinta ant grindų statoma paskirstymo spinta su nuimamais šoniniais ir galiniais skydais, IP20, keliamoji galia 800 kg. Naujos kartos RMA N1 laisvai statomų paskirstymo spintų serijoje panaudoti novatoriški rėmo konstrukcijos elementai, užtikrinantys didesnę 800 kg keliamąją galią visiems dydžiams, išlaikant konstrukcijos tvirtumą. Aukštas konstrukcijos stabilumas RMA pasižymi patikima suvirinta konstrukcija. Aukšta darbo kokybė ir naujausios technologijos užtikrina puikią spintos išvaizdą. Dvigubos durys sumontuotos su įsmeigiamais vyriais. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Dureles galima lengvai nuimti ir pakeisti durų vyrius. Triton svirtinės rankenos Mes gaminame savo pasukamas svirtines rankenas laisvai statomiems skirstytuvams. Pakeitus plastikinį modulį (nėra priedų rinkinyje), taip pat galima naudoti pusiau cilindrinį užrakto cilindrą (pasirenkamas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs tvirtinimo bėgeliai Vertikalūs 19" rastriniai bėgeliai yra begaliniai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkymą. Nuimami šoniniai ir galiniai skydai RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, jie standartiškai tvirtinami prie rėmo vienodo rakto užraktais. Specialios durys ventiliacijos įrenginiams Šio tipo skirstytuvams galima užsakyti specialias vientiso metalo lakšto duris, skirtas RAx-CH-X0x-X3 ventiliacijos įrenginių montavimui. Daugiau informacijos rasite skyriuje Aktyvus vėdinimas. Išlaužiamos plokštės Kabelių įvadai galinėje skirstytuvo dalyje yra su išlaužiamomis uždengiančiomis plokštelėmis. Jas galima apsaugoti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmas apsaugo kabelius nuo pažeidimų (abi dalys įtrauktos į priedų rinkinį). Anga ventiliacijos įrenginiui Didelė anga su išlaužiama plokšte leidžia Triton ventiliatoriaus skydą sumontuoti ir išimti iš išorės be varžtų. Ratukai, išlyginamosios kojelės, cokolis Skirstytuvą galima montuoti ant išlyginamųjų kojelių (įeina į priedų rinkinį), pasirinktinai naudojant įrangą cokoliams, ratukams arba sunkiasvoriams ratukams su atraminiu rėmu, jei reikia. Galinis skydas Nuimami šoniniai ir galiniai skydai standartiškai turi tuos pačius vienodo rakto užraktus kaip ir priekinės durys. Vėdinimo angos rėme RMA skirstytuvai turi ventiliacijos angas rėme, skirtas aušinimo oro tiekimui sumontuotiems komponentams. Aušinimą galima palaikyti sumontavus ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys yra sujungtos ir įžemintos pagal atitinkamus standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstytuvams) Sistema leidžia montuoti reguliuojamus vertikalius montavimo bėgelius 19", 21" ir 23" atstumais, priklausomai nuo naudojamos technologijos. Centrinė vertikalių montavimo bėgelių pora Paskirstymo spintoms, kurių gylis viršija 800 mm, standartiškai tiekiame trečią vertikalių montavimo bėgelių porą, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesnius komponentus galima tvirtinti prie centrinių vertikalių naudojant įvairių tipų atramas (pasirenkami priedai). Pasukamas rėmas 800 mm pločio RMA ir RZA skirstytuvai gali būti komplektuojami su pasukamu rėmu, kurio keliamoji galia 150 kg. Maksimalus montavimo gylis 19" priedams yra 330 mm. 19" ant grindų statomas skirstytuvas su IP20 apsaugos laipsniu Skirstytuve yra 4 (6, jei skirstytuvas gilesnis nei 800 mm) reguliuojami vertikalūs fiksuojantys bėgeliai komponentams montuoti. Skirstytuvo konstrukcija: virinta plieninė konstrukcija su nuimamomis sienelėmis, viengubos arba dvigubos durys iš vientiso metalo lakšto, perforuotos (80 % ir 86 % oro pralaidumas) arba stiklo durų versijos su 4 mm storio grūdintu apsauginiu stiklu. Jas galima montuoti skirstytuvo priekyje arba gale. Maksimali leistina atskirų durų keliamoji galia yra 20 kg. Mažiausias dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų įrengimui. Paskirstymo rėmas ir visos nuimamos dalys (šoniniai ir galiniai skydai, durys, ...) yra sujungti įžeminimo kabeliais, kurie turi būti tinkamai pritvirtinti ir prijungti visą spintos eksploatavimo laiką. Skirstytuvo pagrinde yra M8 varžtas, kuris naudojamas kaip pagrindinis įžeminimo taškas. Kabelių įvadai su išlaužiamais dangteliais yra viršuje ir apačioje. Rekomenduojama maksimali statinė skirstytuvo apkrova yra 800 kg naudojant išlyginamąsias kojeles arba cokolį. Medžiaga: 4 mm grūdintas apsauginis stiklas, giliai trauktas plieno lakštas, plastikinės dalys, tvirtinimo medžiaga.

• Gylis: 600 mm
• Aukščio vienetas: 27U
• Durų aukštis: 1214 mm
• Rekomenduojama maksimali apkrova: 800 kg
• Muitinės tarifo numeris: 8538100090
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Spalva: Pilka (RAL7035)
• Išardomas: Ne
• Aukštis (išorinis): 1300 mm
• Pakuotės aukštis: 1,300 m
• Pakuotės tūris: 0,4680 m³
• Priekinės durys: Stiklinės durys, vyriai kairėje
• Priekinių durų užraktas: Vieno taško užraktas, apsauginis užraktas
• Dešinysis šoninis skydas: Vientisas metalo lakštas, su dviem apsauginiais užraktais
• Kairysis šoninis skydas: Vientisas metalo lakštas, su dviem apsauginiais užraktais
• Galinis skydas/durys: Vientisas metalo lakšto galinis skydas, su dviem apsauginiais užraktais
• Galinio skydo užraktas: Apsauginis galinio skydo užraktas
• Durų plotis: 497 mm
• Gamintojo Nr.: RMA-27-A66-CAX-N1
• EAN brūkšninis kodas: 8595105190685
• Pakuotės ilgis: 0,600 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Produkto pastaba: Spintos aukštis nurodytas be išlyginamųjų kojelių, kurios yra priedų rinkinyje. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Maksimalus vertikalių bėgelių tarpas: 517 mm
• Kilmės šalis: Čekijos Respublika
• Siūloma: Ne
• Stipriai sumažinta: Ne
• Svoris: 60,160 kg
• Pakuotės plotis: 0,600 m
• Prekės ženklas: Tritón
• Plotis: 600 mm
• Apsaugos klasė: IP20

Kaip naudoti

Padėkite laisvai stovintį stovą ant lygaus paviršiaus ir pritvirtinkite išlyginamąsias kojeles arba, priklausomai nuo vietos reikalavimų, sumontuokite pasirenkamus ratukus ar pagrindą. Sureguliuokite vertikalius 19" bėgelius norimame gylyje ir pritvirtinkite juos įrangai montuoti. Kabelių įvadams naudokite išlaužiamas uždengimo plokštes ir sumontuokite šepetines juosteles ar kraštų apsaugas, kad sumažintumėte dulkių patekimą. Jei reikia, užsisakykite ventiliatoriaus įrenginio durų priedą, skirtą Triton ventiliatorių įrenginiams montuoti, ir sumontuokite horizontalų kabelių valdymą arba pasukamą rėmą, kur nurodyta, kad būtų galima išlaikyti didesnes apkrovas ir tvarkyti kabelius.

Rekomendacijos

Stovams, kurių įrangos apkrova viršija 500 kg, sumontuokite horizontalią kabelių valdymo sistemą karkase, kad sustiprintumėte konstrukciją. Užtikrinkite nuimamų dalių sujungimą pagal vietinius standartus ir apsvarstykite aktyvų aušinimą (ventiliatorių įrenginius) didelio tankio įrangai.
