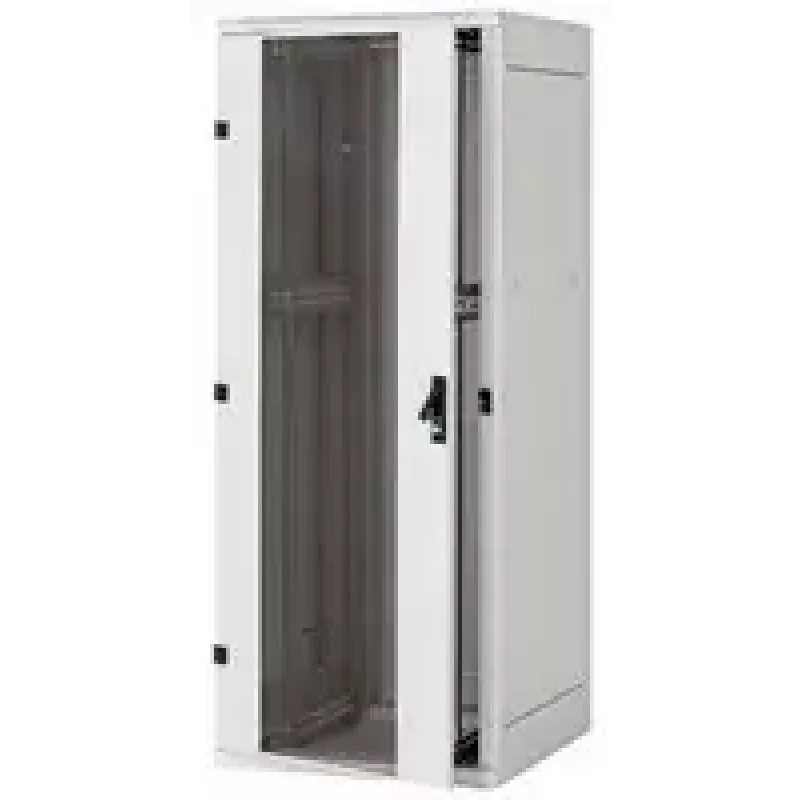

Laisvai pastatoma spinta Triton RMA-18-A66-CAX-N1 18U 800 kg Pilka

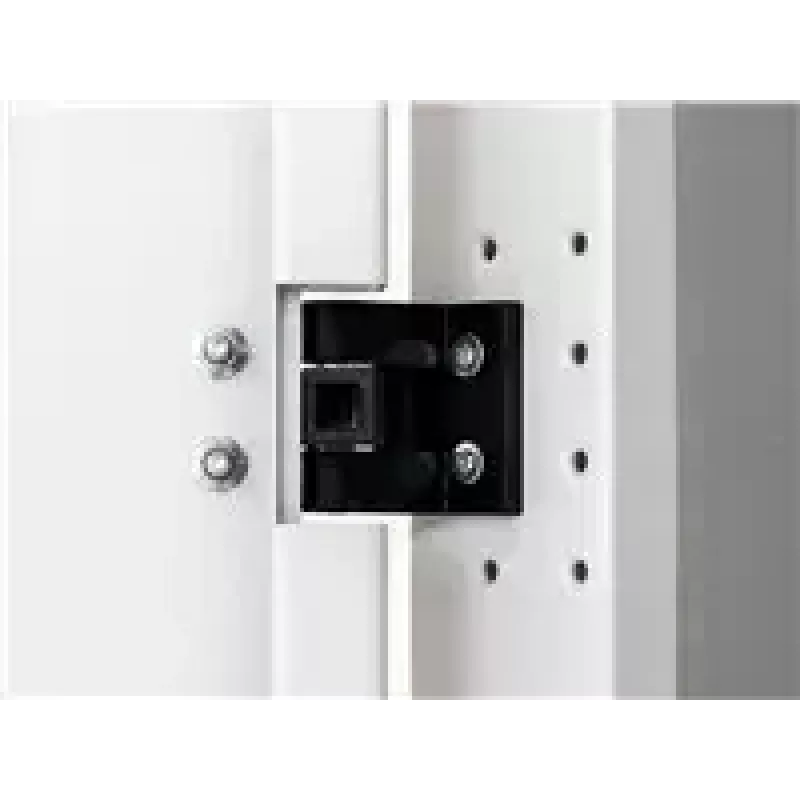

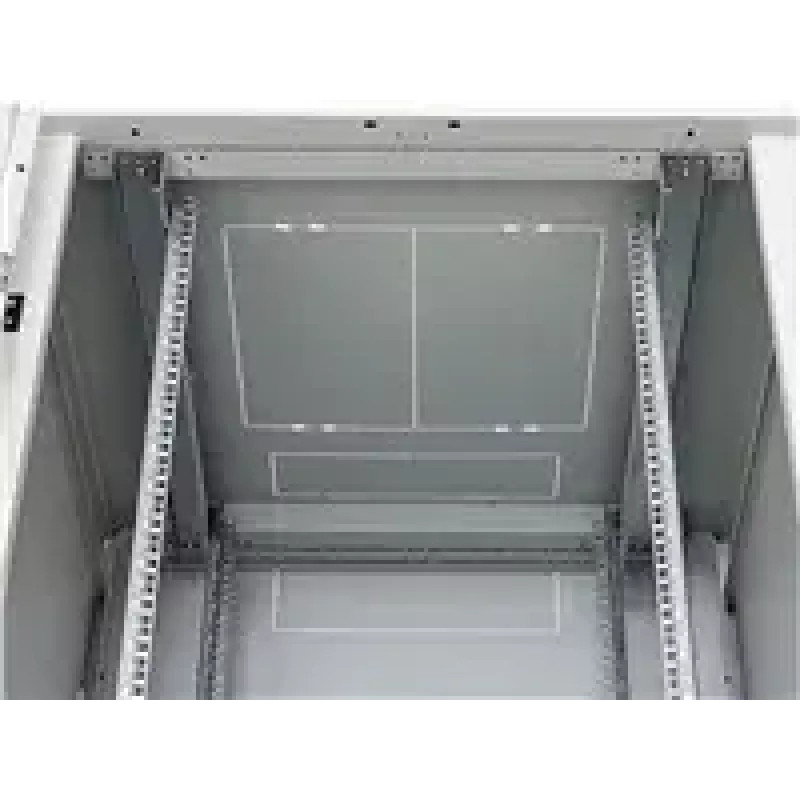

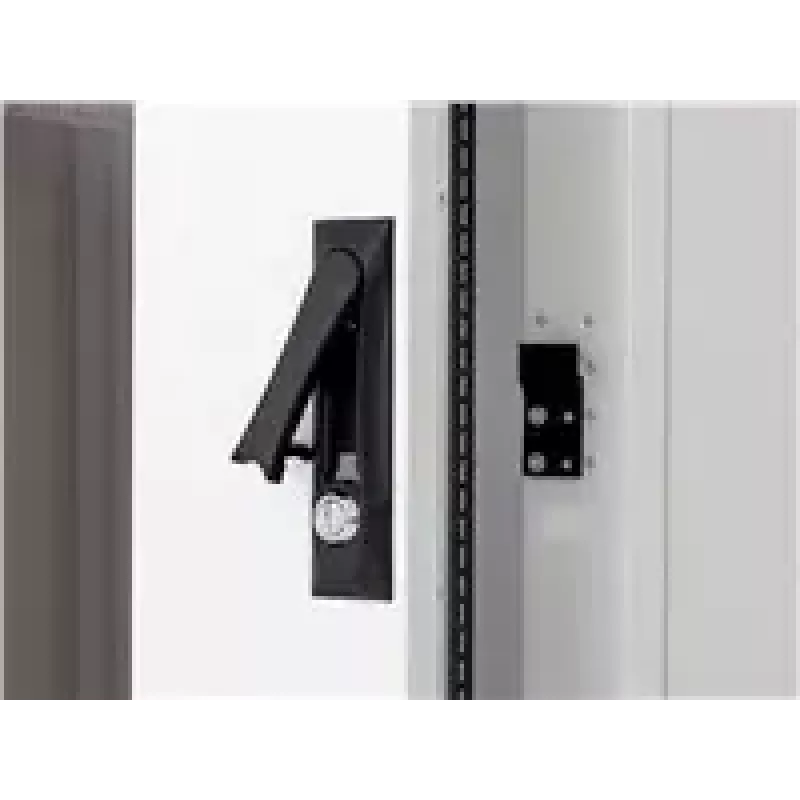

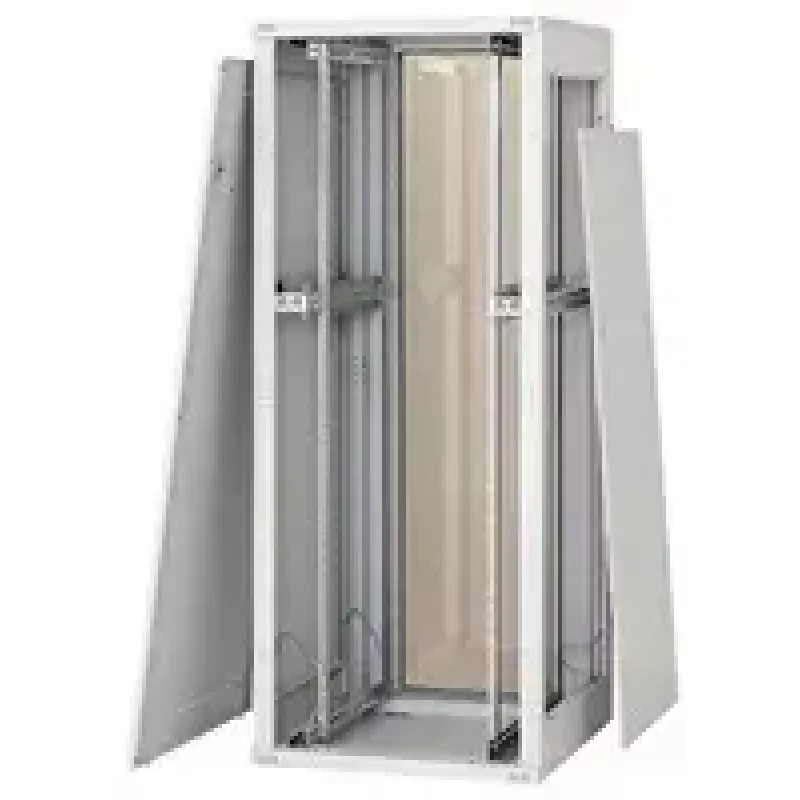

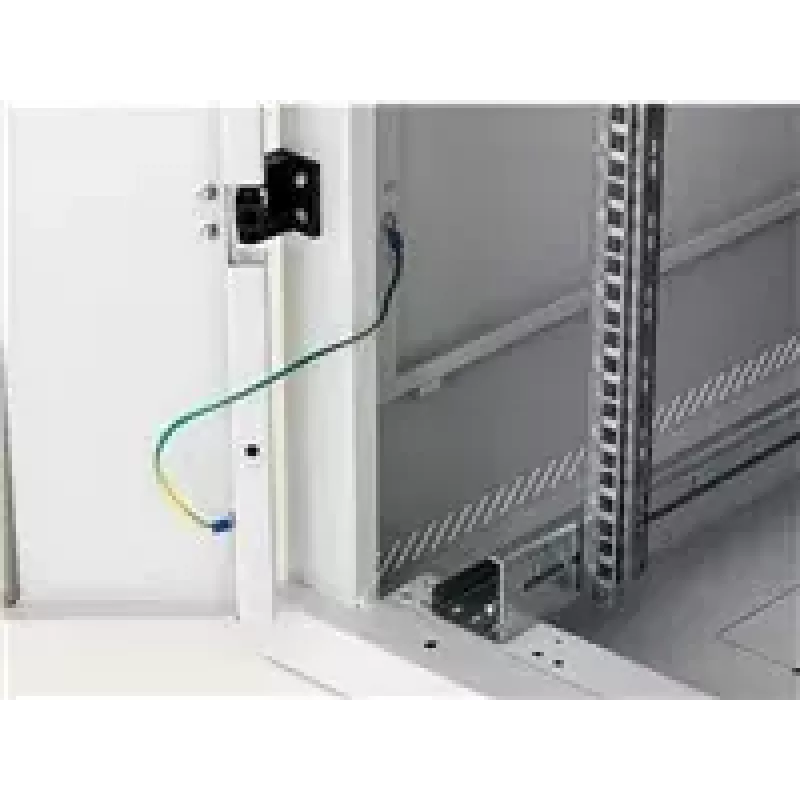

Suvirinta ant grindų statoma skirstomoji spinta su nuimamais šoniniais ir galiniais skydais, IP20, keliamoji galia 800 kg. Naujos kartos N1 RMA laisvai pastatomų skirstomųjų spintų serijoje panaudoti inovatyvūs rėmo konstrukcijos elementai, užtikrinantys didesnę 800 kg keliamąją galią visiems dydžiams, išlaikant konstrukcijos tvirtumą. Didelis konstrukcijos stabilumas RMA turi patikimą suvirintą konstrukciją. Aukštos kokybės apdirbimas ir naujausios technologijos užtikrina puikią spintos išvaizdą. Dvigubos durys sumontuotos su įstatomais vyriais. Lankstus durų atidarymas Vyrių sistema leidžia duris atidaryti beveik 180° kampu. Duris galima lengvai nuimti ir pakeisti durų vyrių pusę. Triton svirtinės rankenos Gaminame savo sukamas svirtines rankenas laisvai pastatomoms skirstomosioms spintoms. Pakeitus plastikinį modulį (nėra priedų rinkinyje), galima naudoti pusiau cilindrinį užrakto cilindrą (pasirenkamas priedas). Patentas: PUV 2013-27443 Reguliuojami vertikalūs tvirtinimo bėgiai Vertikalūs 19" rastriniai bėgiai yra neribotai reguliuojami spintos gylyje. Tai palengvina komponentų montavimą ir kabelių tvarkybą. Nuimami šoniniai ir galiniai skydai RMA turi suvirintą rėmą ir nuimamus šoninius skydus. Kaip ir galinis skydas, šie standartiškai tvirtinami prie rėmo vienodais raktais užraktais. Specialios durys ventiliacijos įrenginiams Šio tipo skirstomajai spintai galima užsisakyti specialias vientiso lakštinio metalo duris RAx-CH-X0x-X3 ventiliacijos įrenginiams montuoti. Daugiau informacijos rasite skyriuje Aktyvioji ventiliacija. Išlaužiamos plokštės Kabelių įvadai galinėje skirstomosios spintos dalyje yra su išlaužiamomis aklinosiomis plokštelėmis. Jas galima užsandarinti nuo dulkių naudojant šepetėlio juostelę. Plastikinis rėmelis apsaugo kabelius nuo pažeidimų (abi dalys yra priedų rinkinyje). Anga ventiliacijos įrenginiui Didelė anga su išlaužiama plokšte leidžia Triton ventiliatoriaus skydą sumontuoti ir išimti iš išorės be varžtų. Ratukai, niveliavimo kojelės, cokolis Skirstomąją spintą galima sumontuoti ant niveliavimo kojelių (yra priedų rinkinyje), naudojant pasirenkamus cokolius, ratukus arba sunkiasvorius ratukus su atraminiu rėmu, jei reikia. Galinis skydas Nuimami šoniniai ir galiniai skydai standartiškai turi tuos pačius vienodus raktais užraktus kaip ir priekinės durys. Ventiliacijos angos rėme RMA skirstomosios spintos turi ventiliacijos angas rėme aušinimo orui tiekti sumontuotiems komponentams. Aušinimą galima palaikyti sumontavus ventiliacijos įrenginį. Įžeminimas Visos nuimamos dalys yra sujungtos tarpusavyje ir įžemintos pagal atitinkamus standartų reikalavimus. Lankstus rėmas (taikoma 800 mm pločio skirstomosioms spintoms) Sistema leidžia montuoti reguliuojamus vertikalius tvirtinimo bėgius 19", 21" ir 23" atstumais, priklausomai nuo naudojamos technologijos. Vidurinė vertikalių tvirtinimo bėgių pora Skirstomosioms spintoms, kurių gylis viršija 800 mm, standartiškai tiekiama trečia vertikalių tvirtinimo bėgių pora, kuri dėl atviro profilio netrukdo montuoti gilesnių komponentų. Trumpesnius komponentus galima tvirtinti prie vidurinių vertikalių bėgių naudojant įvairių tipų atramas (pasirenkami priedai). Sukiojamasis rėmas 800 mm pločio RMA ir RZA skirstomosios spintos gali būti aprūpintos sukiojamuoju rėmu, kurio keliamoji galia 150 kg. Maksimalus 19" priedų montavimo gylis yra 330 mm. 19" ant grindų pastatoma skirstomoji spinta su IP20 apsaugos laipsniu Skirstomąją spintą sudaro 4 (6, kai spintos gylis didesnis nei 800 mm) reguliuojami vertikalūs fiksuojantys bėgiai komponentams montuoti. Spintos konstrukcija: suvirinta plieno konstrukcija su nuimamomis sienelėmis, viengubos arba dvigubos durys iš vientiso lakštinio metalo, perforuotos (80 % ir 86 % oro pralaidumo) arba stiklinės durys su 4 mm storio grūdintu saugos stiklu. Jos gali būti montuojamos priekinėje arba galinėje spintos pusėje. Maksimali leistina atskirų durų keliamoji galia yra 20 kg. Minimalus dangos storis yra 65 µm. Šios spintos skirtos duomenų ir telekomunikacijų sistemų bei jų paskirstymo sistemų montavimui. Paskirstymo rėmas ir visos nuimamos dalys (šoniniai ir galiniai skydai, durys ir kt.) yra sujungti įžeminimo laidais, kurie turi būti tinkamai pritvirtinti ir įjungti per visą spintos eksploatavimo laiką. Spintos pagrinde yra M8 varžtas, skirtas pagrindiniam įžeminimo taškui. Viršuje ir apačioje yra kabelių įvadai su išlaužiamais dangteliais. Rekomenduojama maksimali statinė spintos apkrova yra 800 kg, kai naudojamos niveliavimo kojelės arba cokolis. Medžiaga: 4 mm grūdintas saugos stiklas, giliai trauktas plieno lakštas, plastikinės dalys, tvirtinimo medžiagos.

• Gylis: 600 mm
• Rekomenduojama maksimali apkrova: 800 kg
• Muitų tarifo numeris: 8538100090
• Nuimami šoniniai skydai: Taip
• Nuimamas galinis skydas: Taip
• Spalva: Pilka (RAL7035)
• Ardoma: Ne
• Aukštis (išorinis): 900 mm
• Pakuotės aukštis: 0,900 m
• Pakuotės tūris: 0,3240 m³
• Priekinės durys: Stiklinės durys su kairiuoju vyriu
• Priekinių durų užraktas: Vieno taško užraktas, apsauginis užraktas
• Dešinysis šoninis skydas: Vientisas lakštinis metalas, su dviem apsauginiais užraktais
• Kairysis šoninis skydas: Vientisas lakštinis metalas, su dviem apsauginiais užraktais
• Galinis skydas / durys: Vientiso lakštinio metalo galinis skydas, su dviem apsauginiais užraktais
• Galinių durų užraktas: Apsauginis galinio skydo užraktas
• Durų plotis: 497 mm
• Gamintojo Nr.: RMA-18-A66-CAX-N1
• EAN brūkšninis kodas: 8595105190678
• Pakuotės ilgis: 0,600 m
• Gamintojo informacija: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Gaminio pastaba: Spintos aukštis nurodytas be niveliavimo kojelių, tiekiamų priedų rinkinyje. Sumontavus šias kojeles, spintos montavimo matmuo padidėja 24–35 mm.
• Maksimalus vertikalių bėgių atstumas: 517 mm
• Kilmės šalis: Čekijos Respublika
• Pasiūlyme: Ne
• Stipriai sumažinta: Ne
• Svoris: 47,540 kg
• Pakuotės plotis: 0,600 m
• Prekės ženklas: Tritón
• Plotis: 600 mm
• Aukščio vienetas: 18U
• Apsaugos klasė: IP20
• Durų aukštis: 814 mm

Kaip naudoti

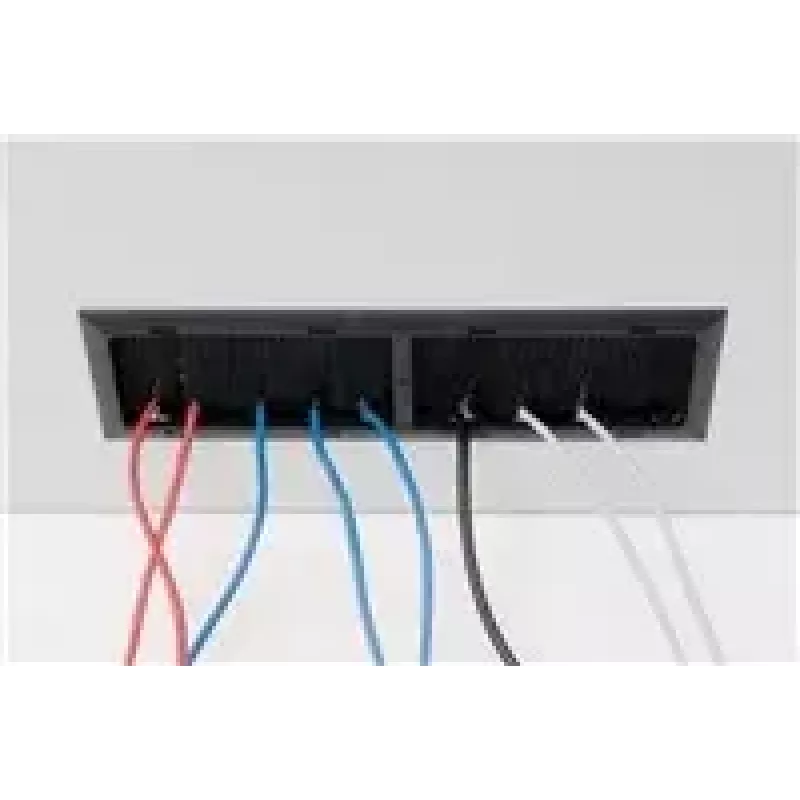

Pastatykite spintą ant niveliavimo kojelių arba, jei reikia, sumontuokite pasirenkamus ratukus ar cokolį. Sureguliuokite vertikalius 19" bėgius norimu gyliu prieš montuodami įrangą, naudodami perforuotą karkasą ir pridedamus tvirtinimo taškus. Kabelius nutieskite per išlaužiamo tipo aklinąsias plokšteles; angas užsandarinkite pridedamomis šepetėlio juostelėmis arba apsauginiu apvadu, kad sumažintumėte dulkių patekimą. Jei reikia aktyvaus aušinimo, sumontuokite suderinamus Triton ventiliatorių įrenginius naudodami tam skirtas duris ar angą.

Rekomendacijos

Esant didesnei nei 500 kg apkrovai arba įrenginiams su sunkiais kabeliais, karkase sumontuokite horizontalų kabelių tvarkybos sutvirtinimą ir apsvarstykite galimybę naudoti sukiojamąjį rėmą 800 mm pločio spintoms, kad pagerintumėte prieigą ir palaikytumėte sunkesnę 19" įrangą.
