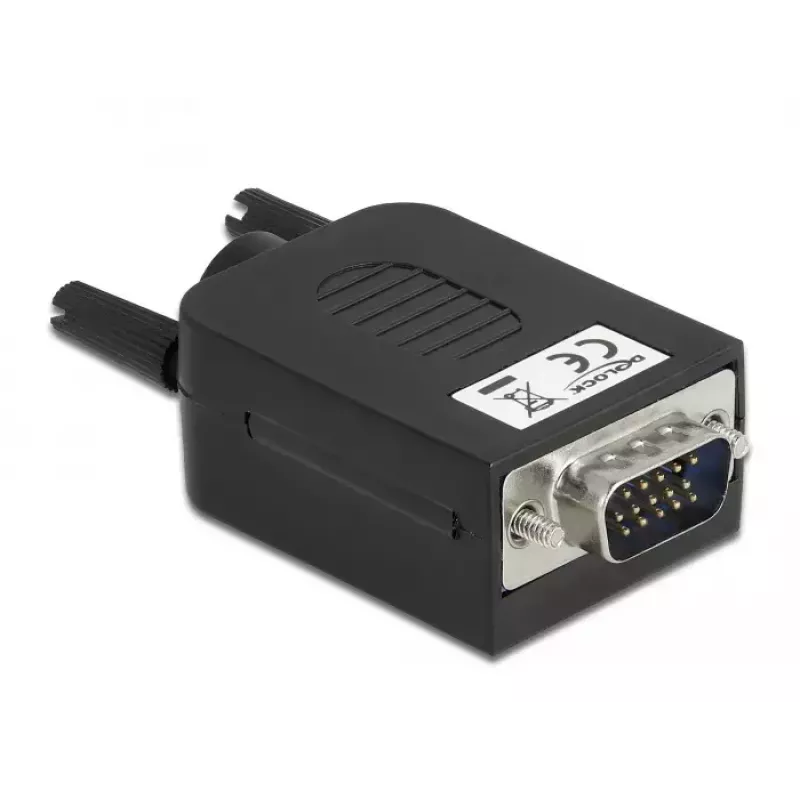

Laidų jungtis DeLOCK 66258 VGA 15 kaiščių 10 kaiščių gnybtų blokas Juoda

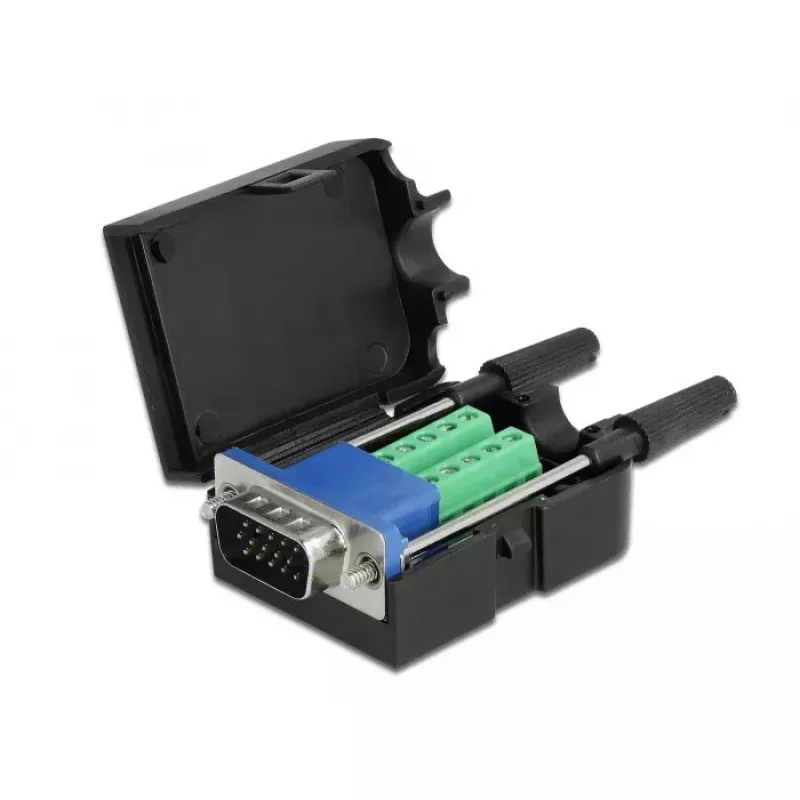

DeLOCK 66258 laidų jungtis sujungia VGA 15 kaiščių sąsają su 10 kaiščių gnybtų bloku kompaktiškame juodame plastikiniame korpuse. Ji leidžia tiesiogiai prijungti plikus laidus (AWG 26–18) prie VGA/10 kaiščių sąsajų ir tinka pramoniniams bei hobio projektams, pavyzdžiui, geležinkelių modeliavimui. Korpusas apsaugo spausdintinę plokštę nuo nešvarumų ir mechaninių pažeidimų, o integruota įtempimo mažinimo sistema pritvirtina kabelį korpuse.

Privalumai

Plastikinis korpusas apsaugo spausdintinę plokštę ir sumažina trumpojo jungimo riziką dėl dulkių ar šiukšlių. Integruota įtempimo mažinimo sistema fiksuoja ir stabilizuoja kabelį, užkertant kelią atsitiktiniam atsijungimui arba įtempimui ant laidų kontaktų. Kompaktiški matmenys (34,4 mm × 51,8 mm × 21 mm) leidžia lengvai montuoti jungtį ankštose erdvėse. Gaminys palaiko kelis laidų storius (AWG 26–18), suteikdamas lankstumo įvairiems laidų sujungimo poreikiams.

Tinka

• Plikų laidų prijungimui prie VGA 15 kaiščių ir 10 kaiščių sąsajų
• Pramoninėms laidų sujungimo užduotims, kurioms reikalingos kompaktiškos gnybtų jungtys
• Hobio elektronikai ir geležinkelių modeliavimui
• Prototipų kūrimui ir mažos apimties instaliacijoms

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Gamintojo dalies numeris (MPN): 66258
• EAN: 4043619662586
• Gaminio spalva: Juoda
• Palaikomas laido dydis: AWG 26–18
• Jungčių tipai: VGA 15 kaiščių ir 10 kaiščių gnybtų blokas
• Matmenys (P × G × A): 34,4 mm × 51,8 mm × 21 mm
• Pakuotė: 1 vnt. polietileniniame maišelyje

Kaip naudoti

Nuimkite izoliaciją nuo laidų galų iki tinkamo ilgio gnybtų kontaktams. Įkiškite plikus laidus į gnybtų bloko angas ir pritvirtinkite juos pagal gnybtų tvirtinimo būdą (pvz., varžtais ar spaustukais). Nutieskite kabelį per korpusą ir padėkite jį taip, kad būtų galima įjungti integruotą įtempimo mažinimo sistemą. Uždarykite korpusą, kad apsaugotumėte spausdintinę plokštę, ir užtikrinkite, kad įtempimo mažinimo sistema tvirtai laikytų kabelį vietoje.

Rekomendacijos

Naudokite jungtį su laidais, atitinkančiais palaikomą AWG diapazoną (26–18), kad užtikrintumėte patikimą elektrinį kontaktą. Venkite plastikinio korpuso poveikio per dideliam karščiui ar tirpikliams. Patikrinkite, ar visos laidų galūnės tinkamai priveržtos ir ar įjungta įtempimo mažinimo sistema, kad darbo metu laidai nejudėtų.
