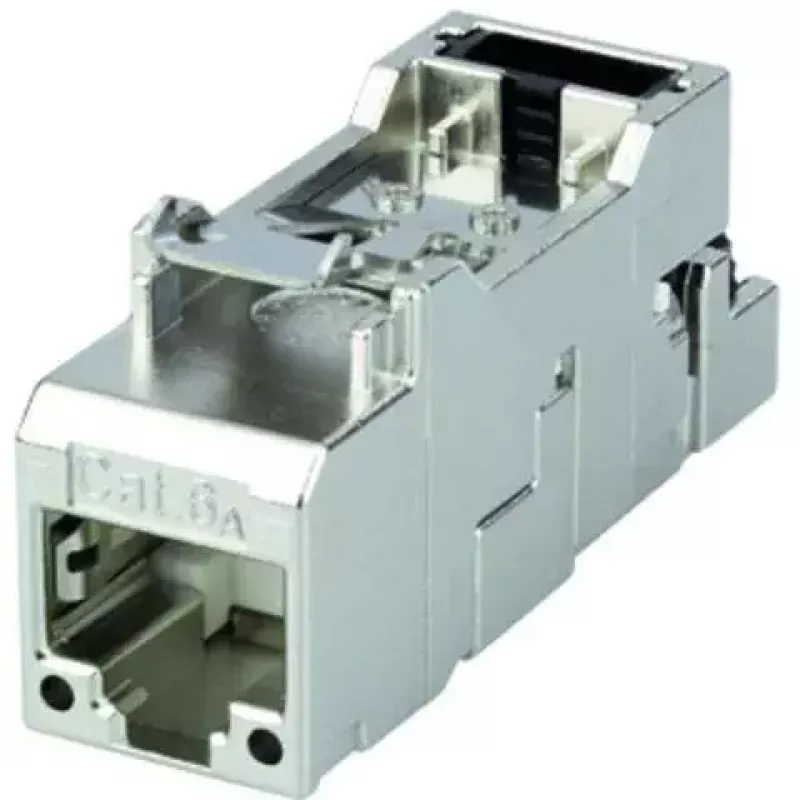

Laido jungtis RJ45/11/12 Telegärtner J00029A4000

„Telegärtner J00029A4000“ yra metalinė RJ45/11/12 laido jungtis, skirta patikimiems signalų ir duomenų ryšiams kompaktiškuose įrengimuose. Su IPX0 klasifikacija ir patikimu metaliniu korpusu jungtis užtikrina mechaninį stabilumą pataisų skyduose, tinklo lizduose ir įrenginių sujungimuose. Jos maži matmenys – 14,8 mm pločio, 44,1 mm gylio ir 23,1 mm aukščio – leidžia integruoti į ribotos erdvės įrenginius, išlaikant standartinį modulinį suderinamumą su RJ45, RJ11 ir RJ12 sąsajomis.

Privalumai

Metalinė konstrukcija suteikia geresnę mechaninę apsaugą ir elektromagnetinio ekranavimo potencialą, palyginti su plastikiniais korpusais. Kompaktiški matmenys palaiko tankų montavimą ir erdvę taupantį kabelių vedžiojimą. Jungtis yra suderinama su keliais modulinių kištukų formatais (RJ45, RJ11, RJ12), kas supaprastina atsargas ir įrengimą, kai reikalingi mišrūs signalų sujungimai. IPX0 klasifikacija daro ją tinkama vidaus tinklų aplinkai, kur nereikalinga apsauga nuo drėgmės patekimo.

Tinka (užduotims / naudojimo atvejams)

• Pataisų skydai ir struktūrizuotos kabelių instaliacijos biuruose ir serverių patalpose
• Tinklo lizdai ir sienų plokštės Ethernet ir telefonijai
• Įrenginių kabeliai, kur reikalingas RJ45, RJ11 arba RJ12 suderinamumas
• Įrangos stelažai ir moduliai, kuriems reikalingos kompaktiškos, metalinės jungtys

Pagrindinės specifikacijos

• Jungties tipas: modulinė metalinė laido jungtis RJ45, RJ11, RJ12
• Apsaugos klasė: IPX0 (nėra specialaus drėgmės sandarinimo)
• Korpuso medžiaga: metalas (mechaninis patikimumas ir potencialus ekranavimas)
• Matmenys: 14,8 mm (P) × 44,1 mm (G) × 23,1 mm (A)
• Suderinamumas: standartinės modulinių kištukų sąsajos Ethernet ir telefonijai

Kaip naudoti

Paruoškite kabelį pagal atitinkamą laidų sujungimo standartą (pavyzdžiui, T568A/T568B Ethernet). Įkiškite laidininkus į atitinkamus kontaktus ir užbaikite naudodami rekomenduojamą užspaudimo ar įkišimo metodą modulinėms laidų jungtims. Po užbaigimo patikrinkite modulinio kištuko fizinę sėdėjimą ir patvirtinkite elektrinį tęstinumą bei signalo veikimą naudodami tinkamą testavimo įrangą. Užtikrinkite, kad jungtis būtų sumontuota ar pritvirtinta pagal įrengimo aplinką ir priimančio įrenginio ar skydo specifikacijas.

Rekomendacijos

Naudokite šią metalinę modulinę jungtį vidaus tinklų ir telefonijos įrengimams, kur pageidaujamas mechaninis patvarumas ir sumažinti elektromagnetiniai trukdžiai. Venkite vandens ar lauko aplinkos poveikio be papildomo sandarinimo, nes IPX0 klasė nesuteikia apsaugos nuo drėgmės. Po įrengimo testuokite sujungimus ir laikykitės standartinių kabelių valdymo geriausių praktikų įžeminimui ir kabelių tvarkymui.
