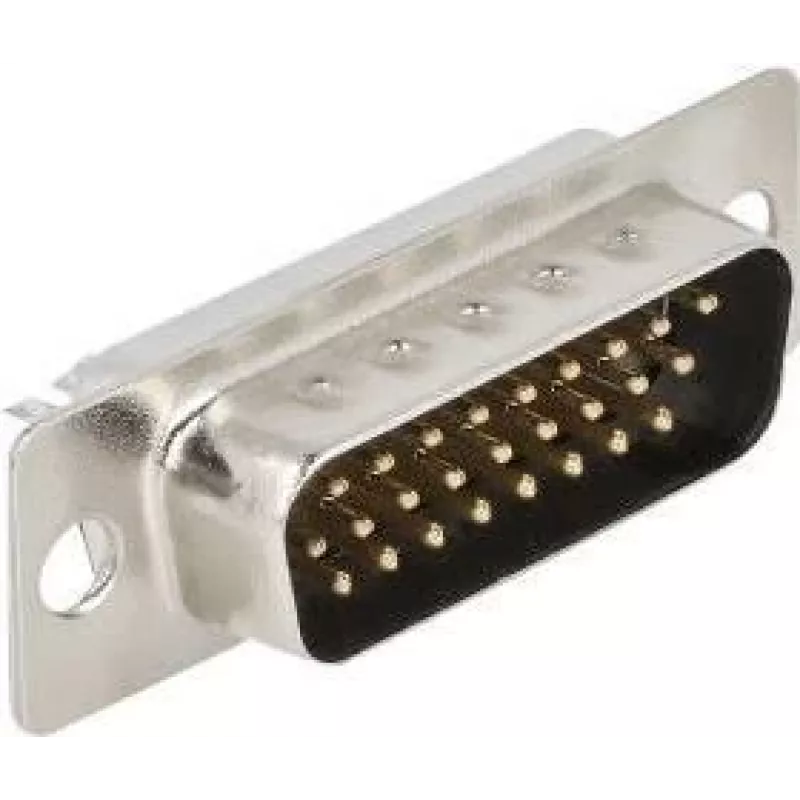

Laido jungtis D-Sub HD 26 kaiščių DeLOCK 66706

DeLOCK laido jungtis D-Sub HD 26 kaiščių yra kompaktiška vyriška D-Sub jungtis, skirta prilitavimui prie elektroninių prietaisų ir kabelių mazgų. Pagaminta juodos ir sidabrinės spalvos, ši jungtis suteikia standartinę 26 kaiščių D-Sub HD sąsają mažame plote, kurios matmenys: 12,5 mm (plotis) × 39,1 mm (gylis) × 11 mm (aukštis). Tiekiama pakuotėmis po keturias polietileniniame maišelyje, gaminys skirtas naudoti ten, kur reikalingas patikimas litavimo ryšys su didelio tankio D-Sub sąsaja.

Privalumai

Ši 26 kaiščių D-Sub HD vyriška jungtis pasižymi vienodu kaiščių išdėstymu, tinkamu didelio tankio signalų jungtims. Metalo ir plastiko konstrukcija užtikrina mechaninį stabilumą, tuo pačiu išlaikant mažus bendrus matmenis ribotos erdvės dizainui. Supakuota po keturis vienetus, rinkinys palengvina serijinį surinkimą ir remonto darbus. Juoda ir sidabrinė apdaila suteikia neutralią išvaizdą, derančią su daugeliu prietaisų korpusų.

Tinka

• Remontuoti arba pakeisti D-Sub HD 26 kaiščių sąsajas elektroninėje įrangoje
• Individualiems kabelių mazgams, kuriems reikia vyriškos 26 litavimo kaiščių D-Sub jungties
• Prototipų kūrimui ir mažos serijos gamybai, kur reikia kompaktiškų D-Sub jungčių
• Prijungti periferinius įrenginius ar seną įrangą, naudojančią didelio tankio D-Sub jungtis

Pagrindinės specifikacijos

• Jungties tipas: D-Sub HD, vyriška
• Litavimo kaiščių skaičius: 26
• Medžiagos apdaila: juodas plastikinis korpusas su sidabrinėmis metalinėmis dalimis
• Matmenys (P × G × A): 12,5 mm × 39,1 mm × 11 mm
• Kiekis pakuotėje: 4 vnt. polietileniniame maišelyje
• Numatytas montavimas: kiauryminis litavimas prie PCB arba kabelių galų

Kaip naudoti

Paruoškite PCB arba kabelio mazgą kiauryminiam litavimui, sulygiuodami 26 litavimo kaiščius su atitinkamomis skylėmis. Užfiksuokite jungtį, kad ji nejudėtų litavimo metu, tada prilituokite kiekvieną kaištį, užtikrindami patikimas elektrines ir mechanines jungtis. Po litavimo patikrinkite kiekvieną jungtį dėl šaltų lydviečių ar trumpųjų jungimų ir, jei reikia, nuvalykite fliuso likučius. Integruodami jungtį į elektronines sistemas, laikykitės atitinkamų ESD atsargumo priemonių.

Rekomendacijos

Norint gauti pastovių rezultatų, naudokite kontroliuojamą litavimo lituoklio temperatūrą, tinkamą naudojamam lydmetaliui ir PCB medžiagoms, ir pasirinkite lydmetalį su tinkamu fliusu. Montuojant kelias jungtis, prieš lituojant patikrinkite kaiščių priskyrimą pagal schemą. Jei prietaisas patirs mechaninį įtempimą, apsvarstykite papildomą tempimo sumažinimą prijungtiems kabeliams, kad apsaugotumėte litavimo jungtis.
