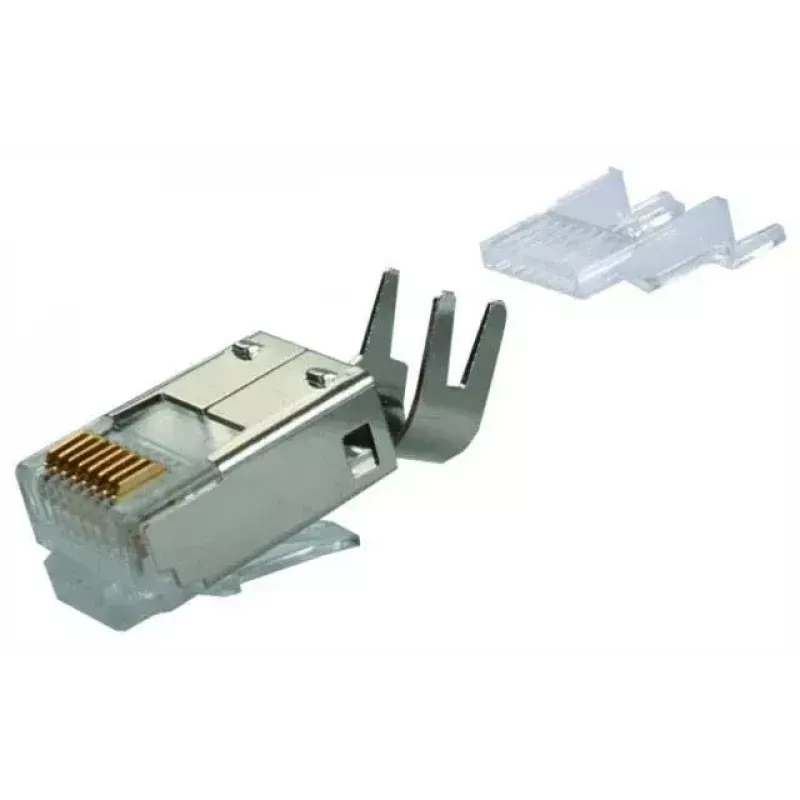

Laidinė jungtis RJ45 Telegärtner J00026A0165

Telegärtner J00026A0165 yra 8 krypčių RJ45 laido jungtis, padengta sidabrine danga, skirta patikimam Ethernet galų įtvirtinimui. Ji yra visiškai ekranuota ir palaiko nuo AWG 24 iki 27 dydžio laidininkus, tinkama tiek vytoms, tiek vientisoms laidoms. Kompaktiška jungtis yra maždaug 11,68 x 18,5 x 6,6 mm dydžio ir tiekiama kaip vienas vienetas; jei reikia, atskirai reikia užsisakyti kabelio apsauginę movą.

Privalumai

Visiškai ekranuota konstrukcija sumažina elektromagnetinius trikdžius ir pagerina signalo vientisumą tinklo įrenginiuose. Suderinamumas su AWG 24–27 vytomis ir vientisomis laidomis daro jungtį universalią įprastai Ethernet kabelinei instaliacijai. Kompaktiški matmenys ir sidabrinė danga užtikrina patikimą, standartizuotą galų įtvirtinimą profesionaliai ir vartotojų tinklo įrangai.

Tinka

• Ethernet kabelių (8P8C) su AWG 24–27 laidininkais galų įtvirtinimui
• Ekranuotų tinklo instaliacijų, kurioms reikalinga EMI apsauga
• Remontui ar individualiems kabelių mazgams biuruose ir duomenų spintose

Pagrindinės specifikacijos

• Tipas: RJ45 laido jungtis (8 krypčių)
• Modelis / MPN: J00026A0165
• Prekės ženklas: Telegärtner
• Spalva / danga: Sidabrinė
• Ekranavimas: Visiškai ekranuota
• Palaikomi laidininkų dydžiai: AWG 24–27 (vytos ir vientisos)
• Matmenys: 11,68 x 18,5 x 6,6 mm (apytiksliai)
• Pakuotės kiekis: 1 vnt.
• Pastaba: Kabelio apsauginė mova parduodama atskirai

Kaip naudoti

Paruoškite kabelį, nuimdami išorinį apvalkalą ir atidengdami poras iki ilgio, rekomenduojamo šio tipo jungčiai. Išdėliokite ir nupjaukite laidininkus reikiama tvarka, tada įkiškite juos į RJ45 jungtį, kol jie pasieks kontaktus. Naudokite tinkamą užspaudimo ar galų įtvirtinimo įrankį, suderinamą su visiškai ekranuotomis RJ45 jungtimis, kad užfiksuotumėte kontaktus ir ekranavimą. Galiausiai, jei reikia įtempimą mažinančios ar papildomos apsaugos, uždėkite suderinamą kabelio apsauginę movą.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite šią jungtį su tinkamo AWG diapazono ekranuota vytos poros kabeliu ir užtikrinkite tinkamą ekrano įžeminimą. Kai reikia įtempimo sumažinimo ar aplinkos apsaugos, atskirai užsisakykite suderinamą kabelio apsauginę movą.
