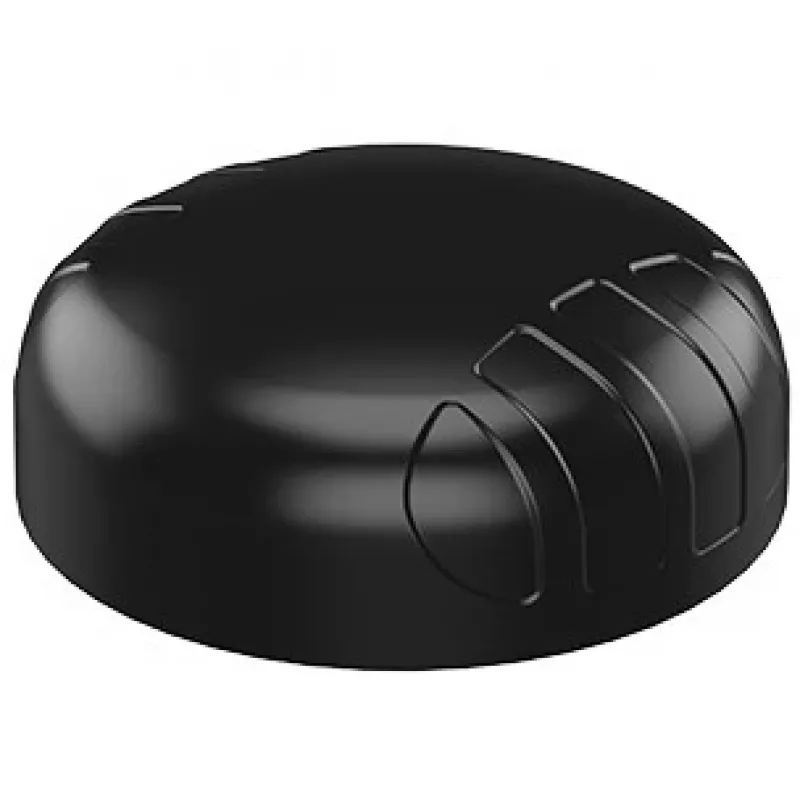

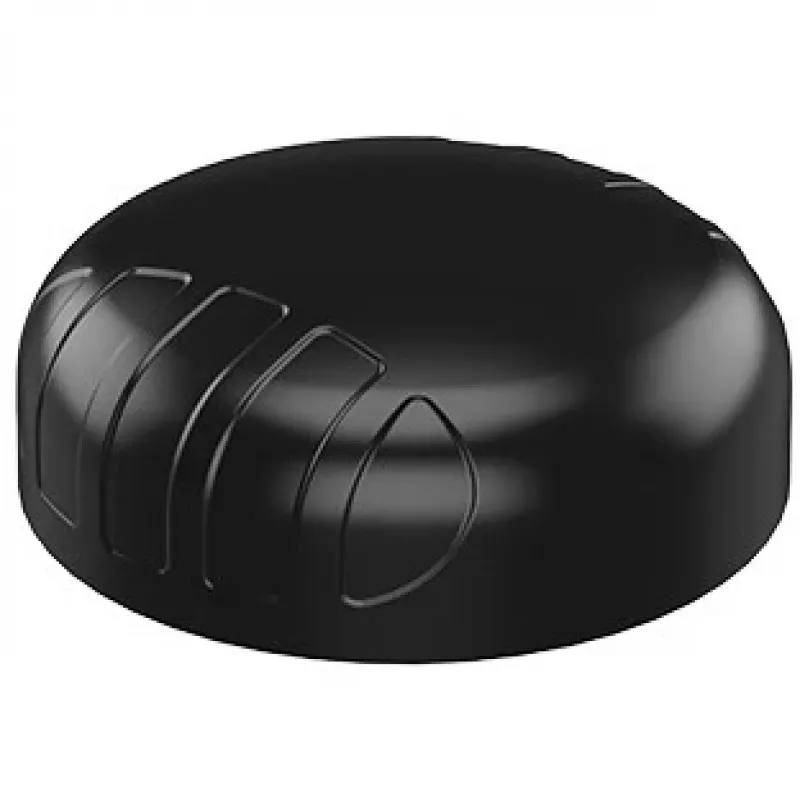

Kryptinė antena Poynting PUCK-3-V2 21 dBi SMA 0.617-6 GHz

„Poynting PUCK-3-V2“ kryptinė antena yra kompaktiška, kelių juostų antena, skirta patikimam belaidžiam ryšiui 0,617–6,0 GHz dažnių diapazone. Įdėta į mažą, atsparų oro sąlygoms korpusą, „PUCK-3-V2“ sujungia korinio ryšio (2G/3G/4G/5G), dviejų juostų „Wi‑Fi“ (2,4/5/6 GHz) ir aukšto tikslumo GPS/GLONASS priėmimą viename įrenginyje. Antena turi vyrišką SMA jungtį ir veikia su 2,7–5 V įėjimo įtampa, užtikrindama 21 dBi stiprinimą, kad pagerintų ryšio našumą daiktų interneto (IoT), mašinų tarpusavio ryšio (M2M), išmaniųjų komunalinių paslaugų, transporto, jūrų ir žemės ūkio srityse.

Privalumai

„PUCK-3-V2“ užtikrina itin plačiajuostį korinio ryšio aprėptį (617–6000 MHz) viename SISO elemente, užtikrindama suderinamumą su dabartiniais ir besivystančiais tinklais iki 6 GHz. Ji palaiko dviejų juostų SISO „Wi‑Fi“ 2,4, 5 ir 6 GHz dažniais ir turi aktyvų GPS/GLONASS elementą, veikiantį iki -40 °C temperatūros, kad būtų užtikrintas tikslus padėties nustatymas. Optimizuotos spinduliuotės diagramos užtikrina patikimą kryptinį aprėpties modelį su modelių įvairove, pritaikyta aukštai ir ant stogų montuojamiems įrenginiams. Kompaktiškas, universalus dizainas supaprastina integraciją įvairiose pramonės šakose, išlaikant aukštą našumą.

Tinka

• IoT ir M2M įrenginiams
• Išmaniajam apskaitai ir komunalinėms paslaugoms
• Transporto sistemoms ir parko stebėjimui
• Jūrų ryšiui
• Žemės ūkio telemetrijai

Pagrindinės specifikacijos

• Dažnių diapazonas: 0,617–6,0 GHz
• Stiprinimas: 21 dBi
• Jungtis: vyriška SMA
• Įėjimo įtampa: 2,7–5 V
• Režimai: korinis ryšys (SISO), „Wi‑Fi“ (SISO dviejų juostų 2,4/5/6 GHz), GPS/GLONASS (aktyvus)
• Darbinė temperatūra: iki -40 °C
• Formos faktorius: kompaktiškas kryptinis korpusas

Kaip naudoti

Sumontuokite „PUCK-3-V2“ vietoje, kurioje yra aiškus matomumas į dangų, kad būtų užtikrintas geriausias GPS veikimas ir kuo mažiau kliūčių korinio ryšio / „Wi‑Fi“ signalams. Prijunkite anteną prie įrenginio naudodami vyrišką SMA jungtį ir, jei aktyviam GPS elementui reikia maitinimo, tiekite reikiamą įėjimo įtampą (2,7–5 V). Montuodami ant transporto priemonių, stogų ar įrangos korpusų, įsitikinkite, kad antena yra tvirtai pritvirtinta, o kabelių trasose naudojama tinkama apsauga nuo oro sąlygų ir įtempimo mažinimas.

Rekomendacijos

Norėdami užtikrinti optimalų korinio ryšio ir GPS veikimą, pastatykite anteną atokiau nuo didelių metalinių kliūčių ir bazinių stočių ar kartotuvų. Prieš galutinį montavimą patikrinkite signalo stiprumą ir lauko ar jūrų įrenginiuose naudokite gamintojo rekomenduojamus kabelius ir įžeminimo praktiką.
